Technos maquina suiza AS1188

[Carlos27]

Technos de cuerda manual, que fue de mi abuelo.

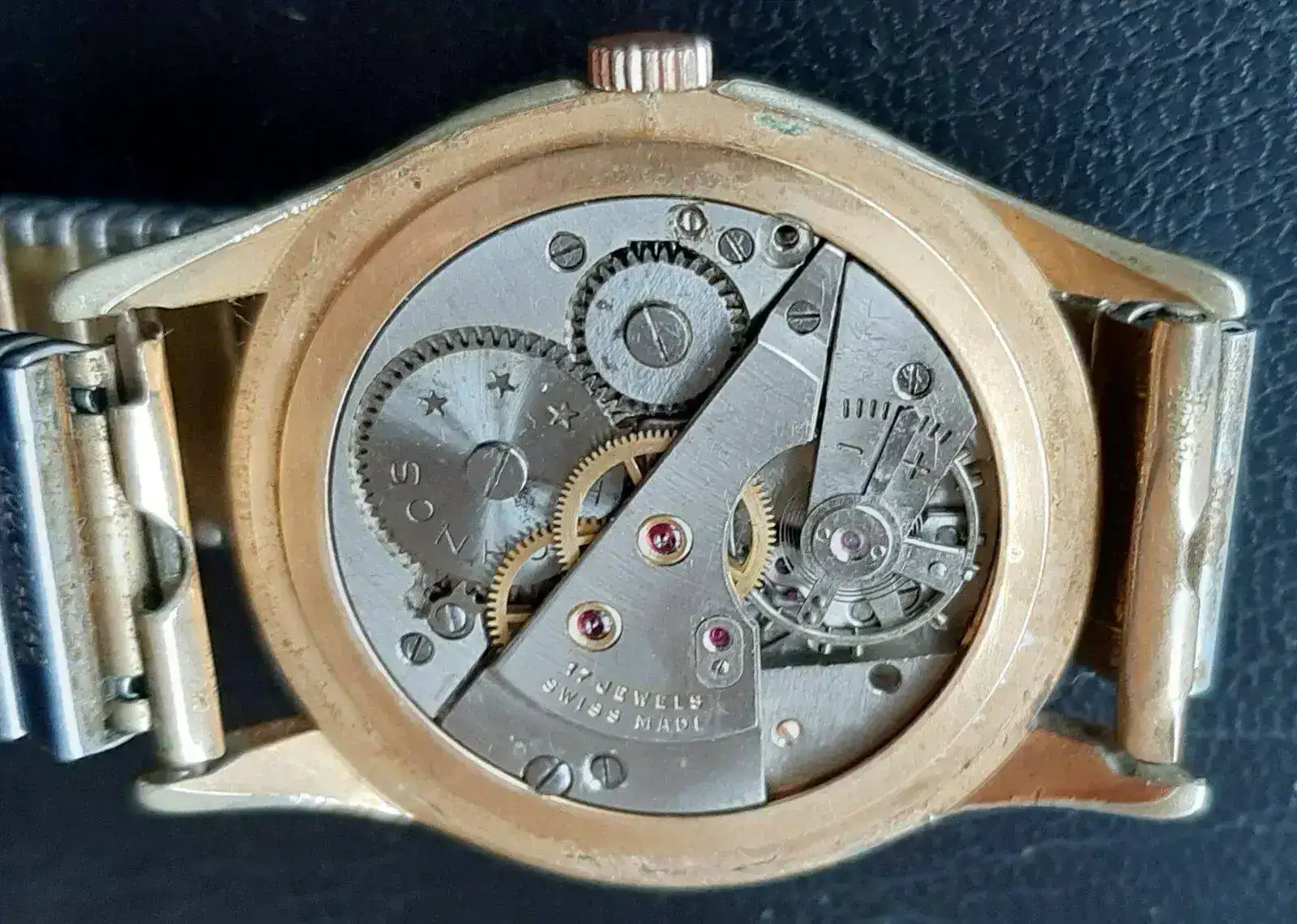

Lo abrí recientemente observando que le falta un tornillo. No funciona, por lo que habria que repararlo, queda para el futuro a ver si hay suerte.

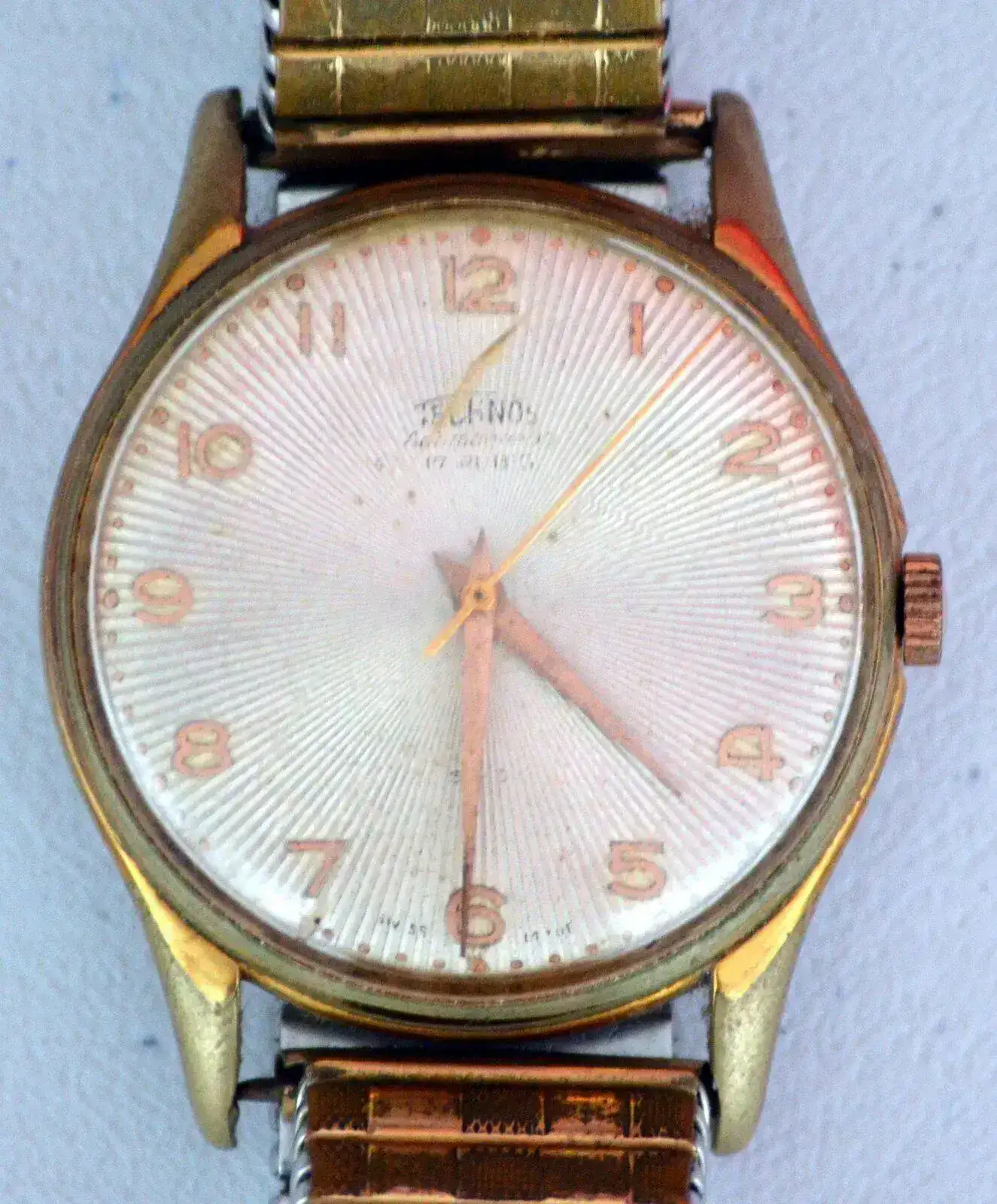

Lleva maquina AS1188 suiza, con el sistema Lubrifix, pero por contra no lleva el sistema incabloc (antichoque). En la esfera pone "Antimagnetic".

¿hay planos de despiece u otra informnación de esta maquina?


Las características son las siguientes (extraido de una excel donde voy apuntando todo de cada reloj que tengo):

Technos Cuerda

1955 -

Manual

AS1188, 17 jewels

18000 A/h

39 horas

manual wind, sub second, Lubrifix combined settings for escapement wheel.



[cesccat]

el tornillo que le falta no es problema. Su función es la de sujección a la caja. Qualquier relojero te lo pone.
Por si te interesa.

Fig. 1 Fig. 2 Fig. 3

AS 1188 Features manual wind sweep second Data 13''', Dm= 29.0mm, Do= 29.4mm H= 5.1mm 15/17/21 jewels f = 18000 A/h power reserve 39h Balance staff U1409 Stem W2633(0.9mm), W920(1.2mm) Mainspring / battery Zf1250, 1.50 x 11.5 x 0.13 x 360mm Hands 1.50 x 0.85mm Comments about the data

Remarks differences not known between 1188, 1189 Example, year: signature; shock device 1-2) ca. 1950: Tärnan, Swiss, 15 Jewels - AS 1188; Incabloc 3) ca. 1955: Swiss, 17 Jewels; Incabloc (Lubrifix combined settings for escapement wheel)

no he encontrado el despiece de este calibre

Technos​

Gunzinger Freres SA / Technos SA ​

Uhren, Uhrenteile; Welschenrohr, Schweiz; registriert am 17.4.1945​



[Carlos27]

Una pregunta;

En la foto que puse parece que le falta el rubi que va sobre el volante, además del sistema incabloc que segun la información de Ranff debería tener. ¿estoy en lo cierto?



[stepona555]

Rubi de volante se ve claro , no se ve segundo rubi y muelle de incablock , como pone tio Ranfft este calibre puede tener 15/17/21 rubis y esto que no pone es que existe calibre sin incablock .



[KIKEMORGAN]

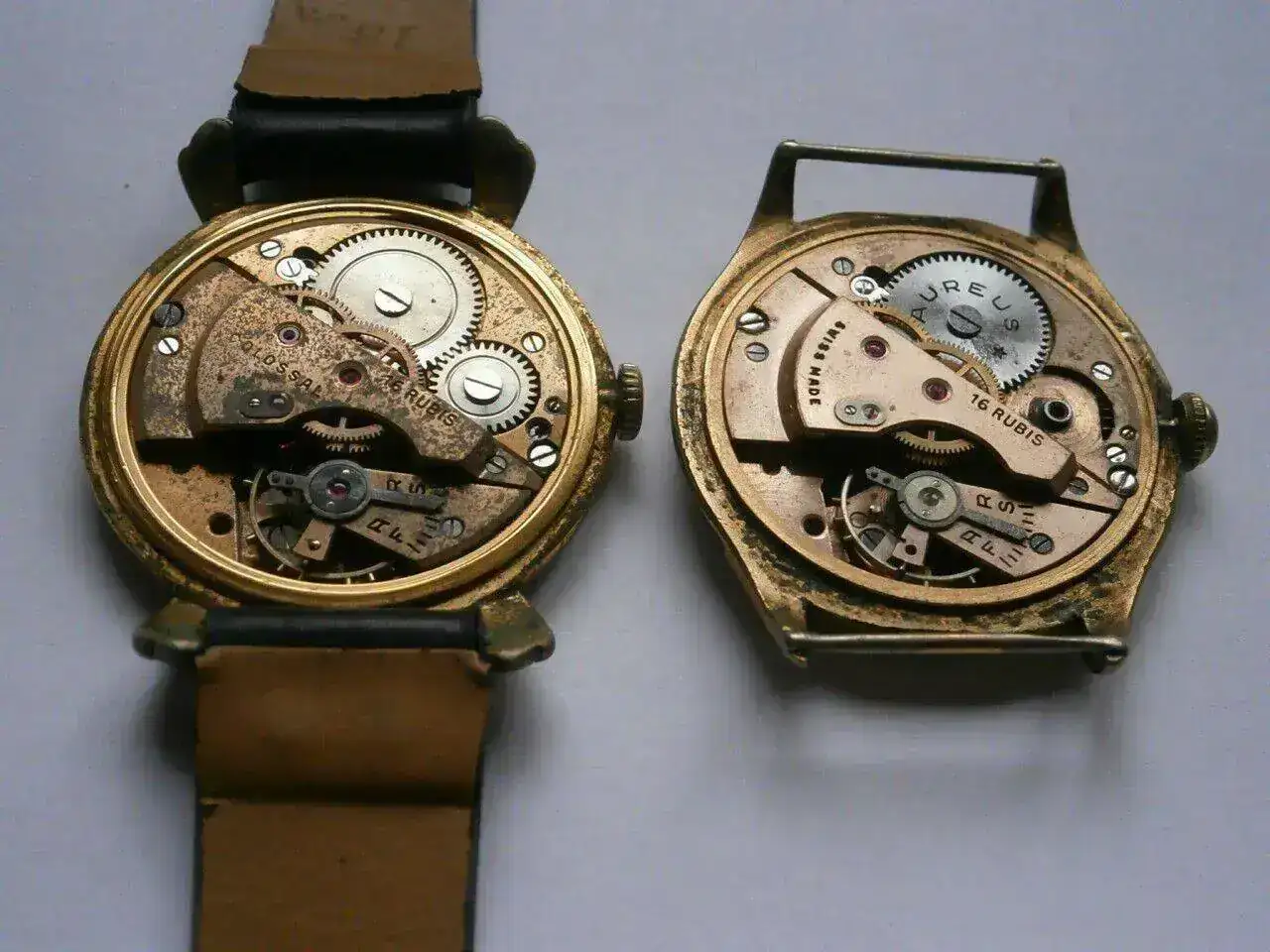

Ilustro lo dicho por Stepona con una foto cualquiera obtenida de internet.



[Carlos27]

¿Que tal es esta maquina AS1188? ¿dio buen resultado?

Parece bastante voluminosa comparándola con otras similares..
