Reloj despertador Sankyo Digi Glo se para

[DanielT]

Muy buenas relojeros,

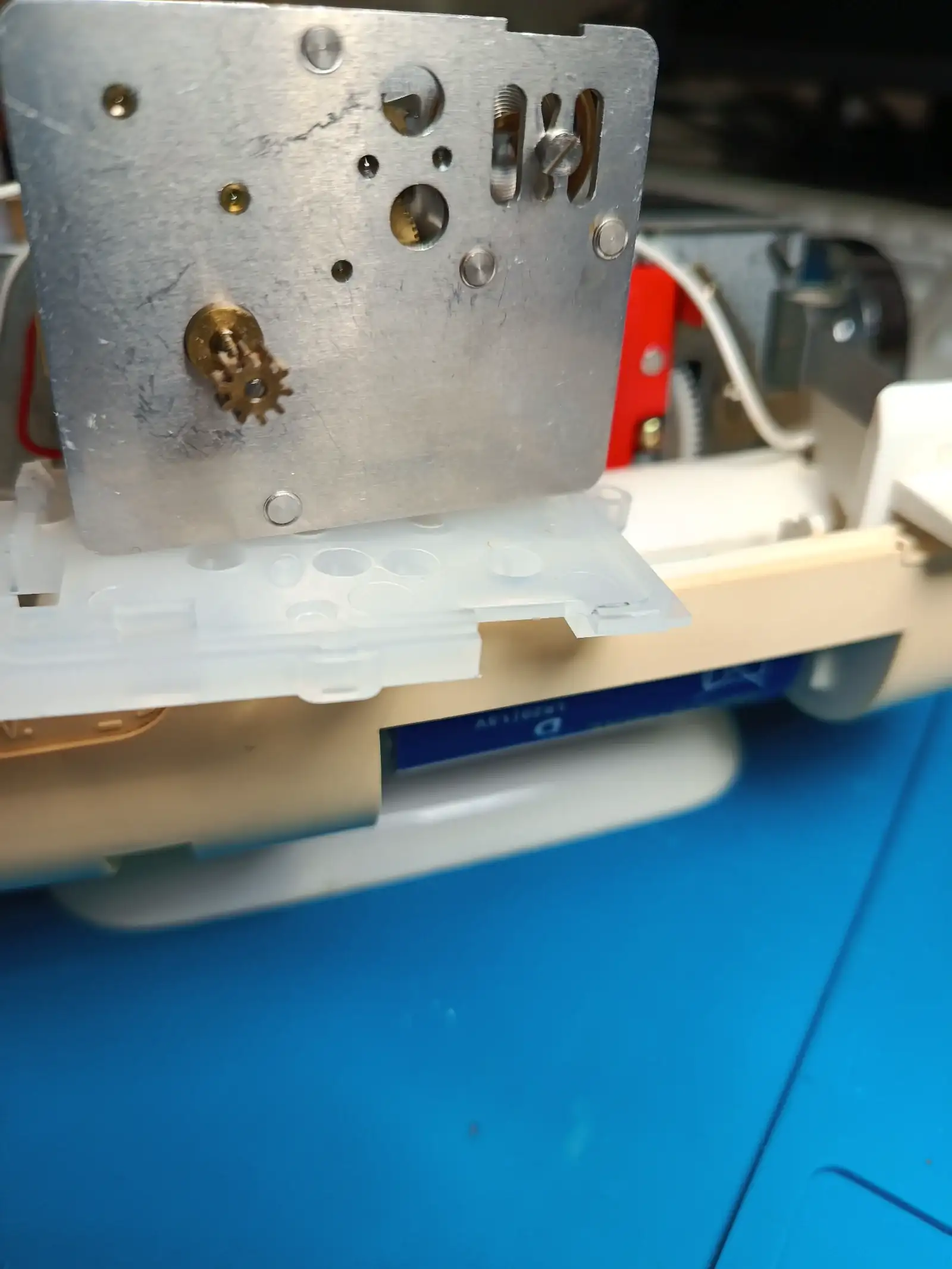

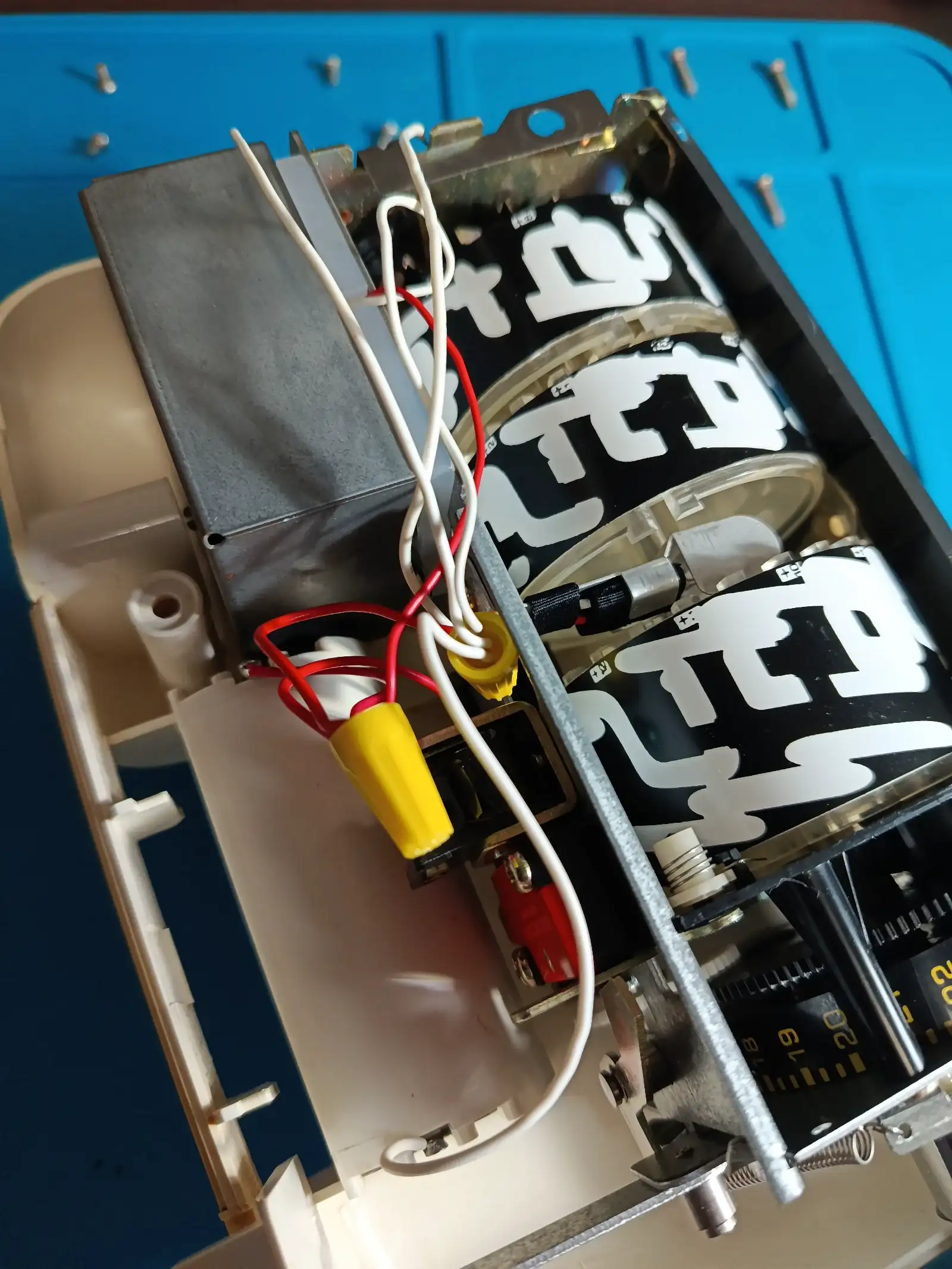

Estoy intentando funcionar este maravilloso reloj pero al cabo de un rato se me para. He limpiado y engrasado el mecanismo pero sigue parándose. Tenéis idea dónde puede venir el problema?
Un cordial saludo



[Tiritona]

Puede que es sistema de ruedas este muy duro en algún punto y las pilas no sean capaces de dar suficiente potencia.

Prueba con una fuente de alimentación que de los mismos voltios que las pilas.



[DanielT]

No creo que sea muy difícil no? El mecanismo no es complicado y no veo nada roto, he probado de poner WD-40 al muelle que hace de contacto al motor pero sigue igual. Probaré de aflojar el tornillo del lado de la pletina donde apoya el eje del mecanismo de contacto de encendido del motor. Muchas gracias.



[Tiritona]

No creo que sea muy difícil no? El mecanismo no es complicado y no veo nada roto, he probado de poner WD-40 al muelle que hace de contacto al motor pero sigue igual. Probaré de aflojar el tornillo del lado de la pletina donde apoya el eje del mecanismo de contacto de encendido del motor. Muchas gracias.

Si se para tras un rato de funcionamiento, sí no se para siempre en la misma posición, tiene pinta de ser algo más eléctrico que mecánico. No sé qué herramientas eléctricas tienes, pero deberías mirar consumos de potencia. Es posible que algo no gire con la debida soltura y el reloj consuma más de lo que debiera y las pilas achican su voltaje.



[DanielT]

Creo que no es eléctrico, cuando se engancha le tengo que acompañar con el dedo tocando el piñón del motor. Luego vuelve a funcionar.



[Tiritona]

Creo que no es eléctrico, cuando se engancha le tengo que acompañar con el dedo tocando el piñón del motor. Luego vuelve a funcionar.

Puede que el motor tenga alguna escobilla mal o que no tenga suficiente par para mover el reloj en esa posición. Te digo esto porque yo ando liado con un flip flop Solari Metor y el problema que tengo es ese. El reloj ofrece más resistencia al llegar a una posición (mover la placas horarias) y el motor demanda más par para poder moverlo y la fuente alimentación no da suficientes amperios y baja la tensión con lo que se me para. La placa de alimentación usa unas baterías de 1,2V soldadas para regular la tensión de salida y se ve que están mal. Me tiran la tensión de 4,8V, que debería tener, a 3,5V y con ese voltaje el motor no es capaz de funcionar bien



[DanielT]

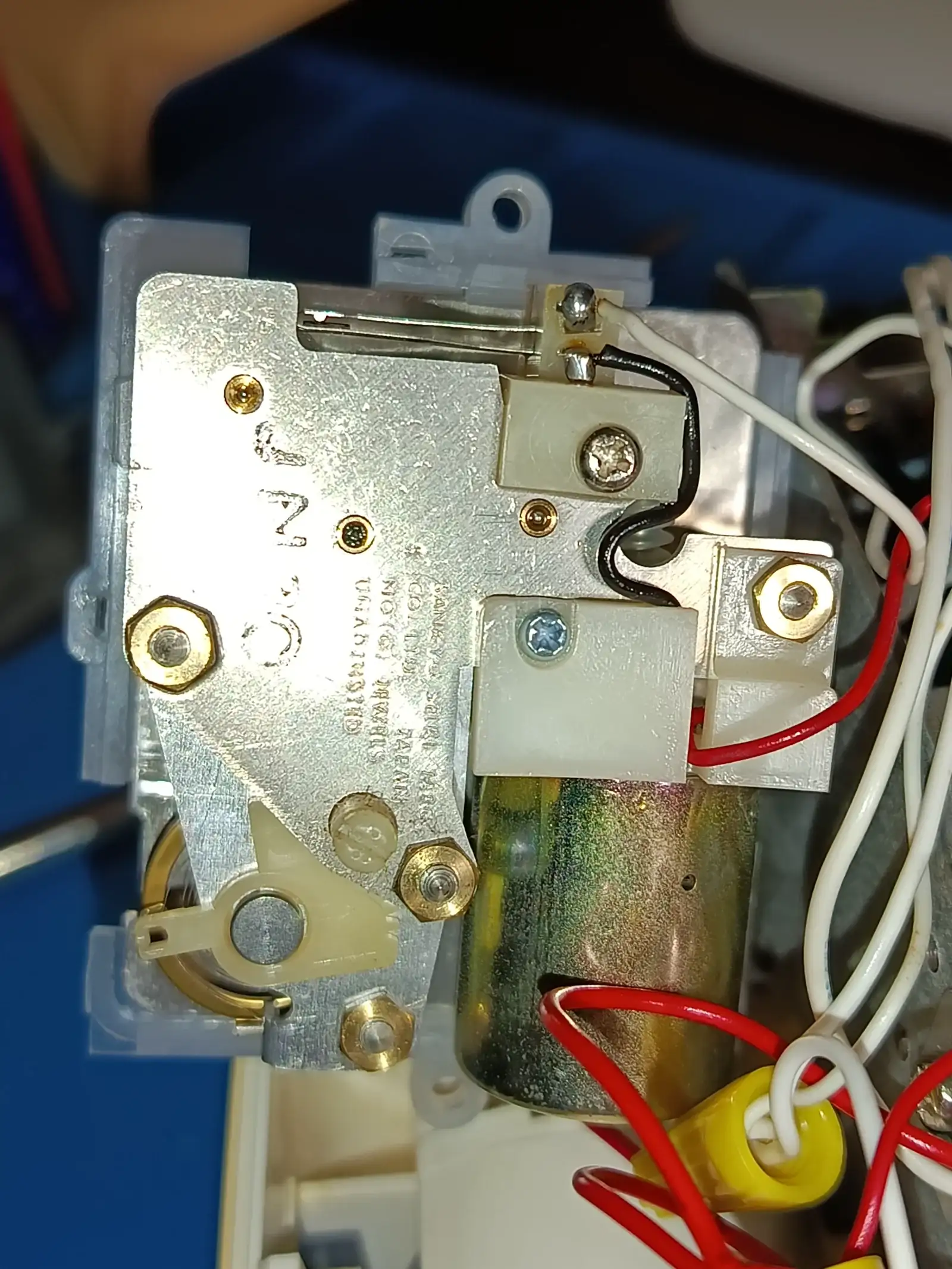

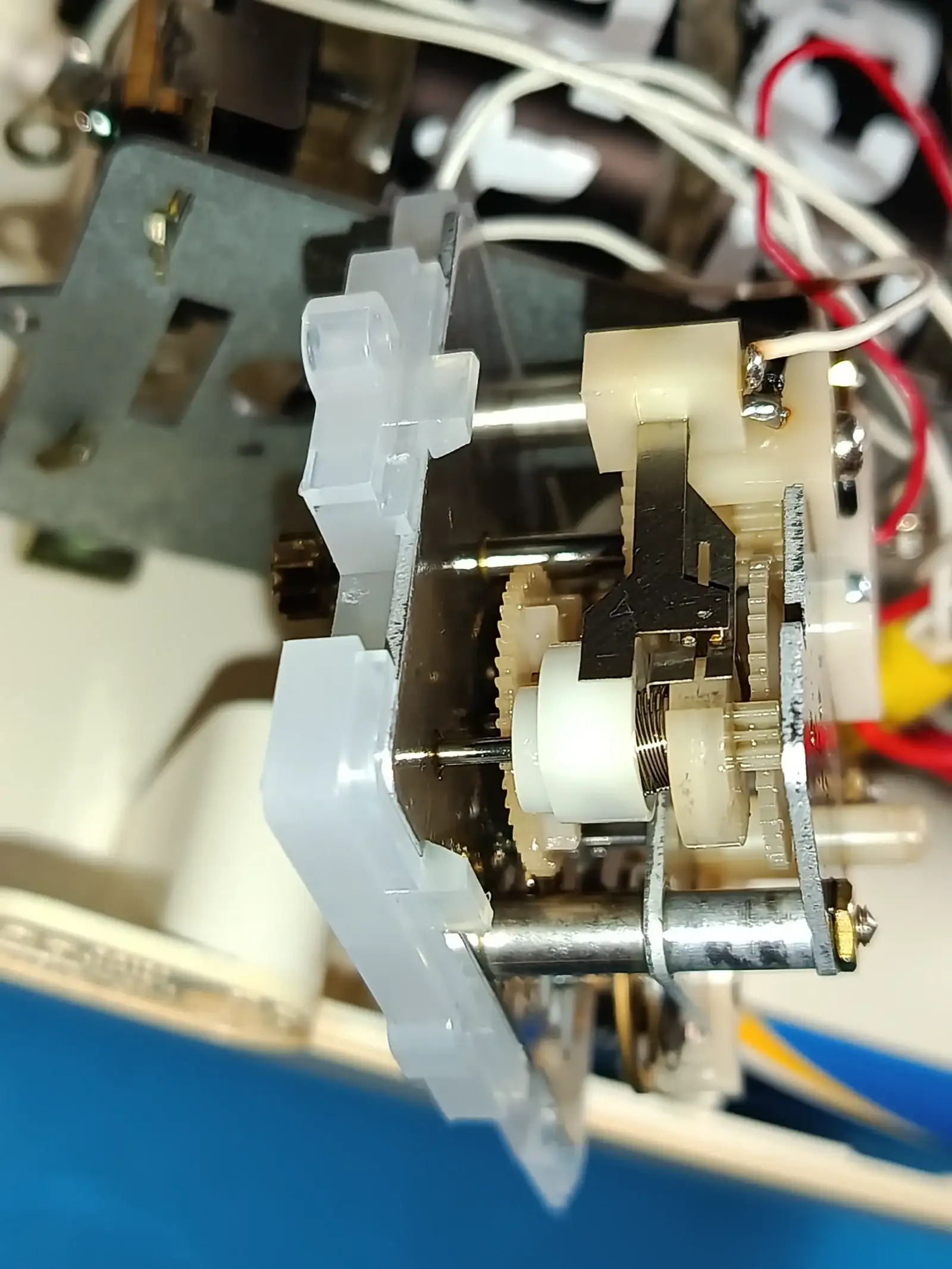

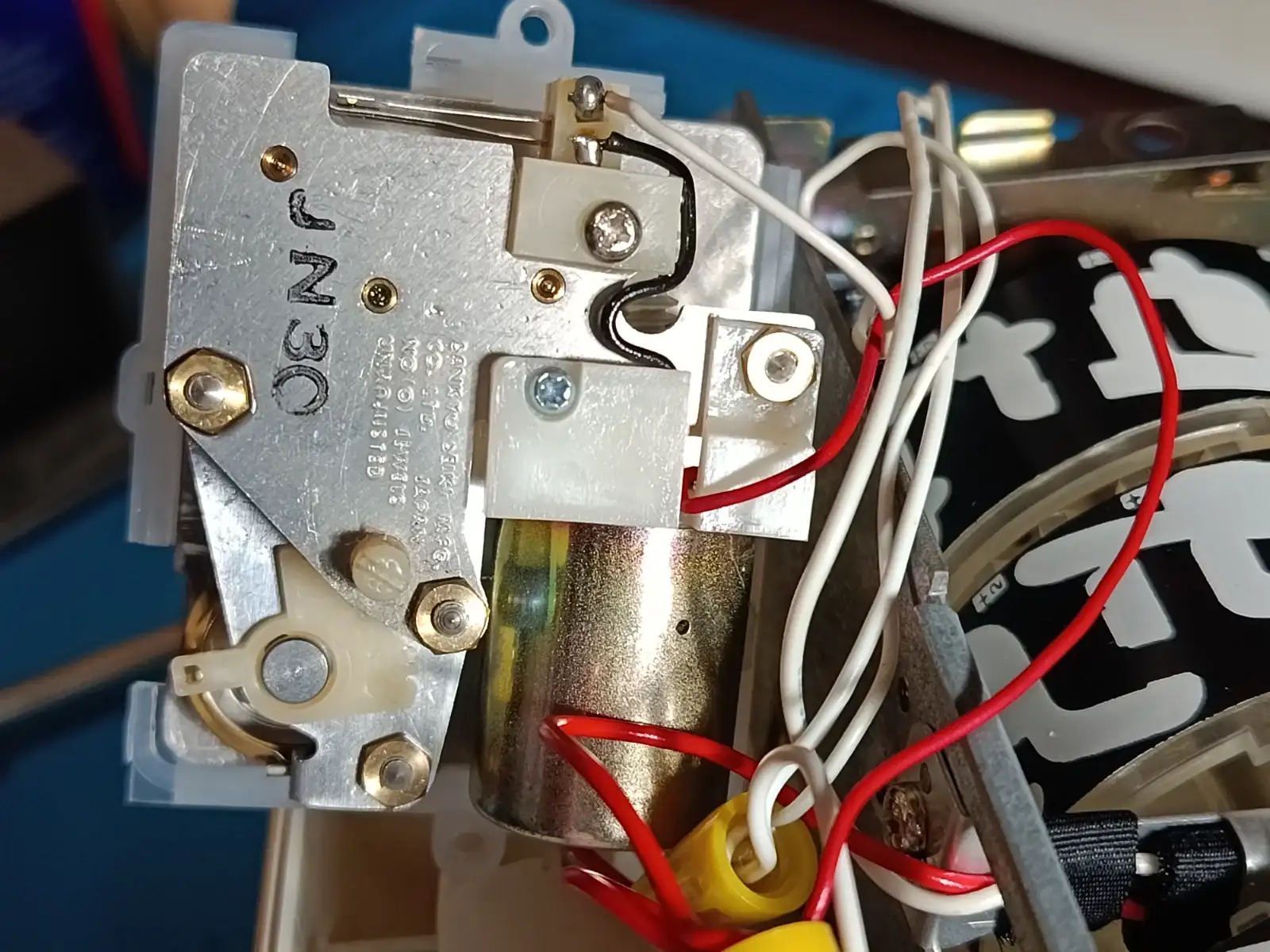

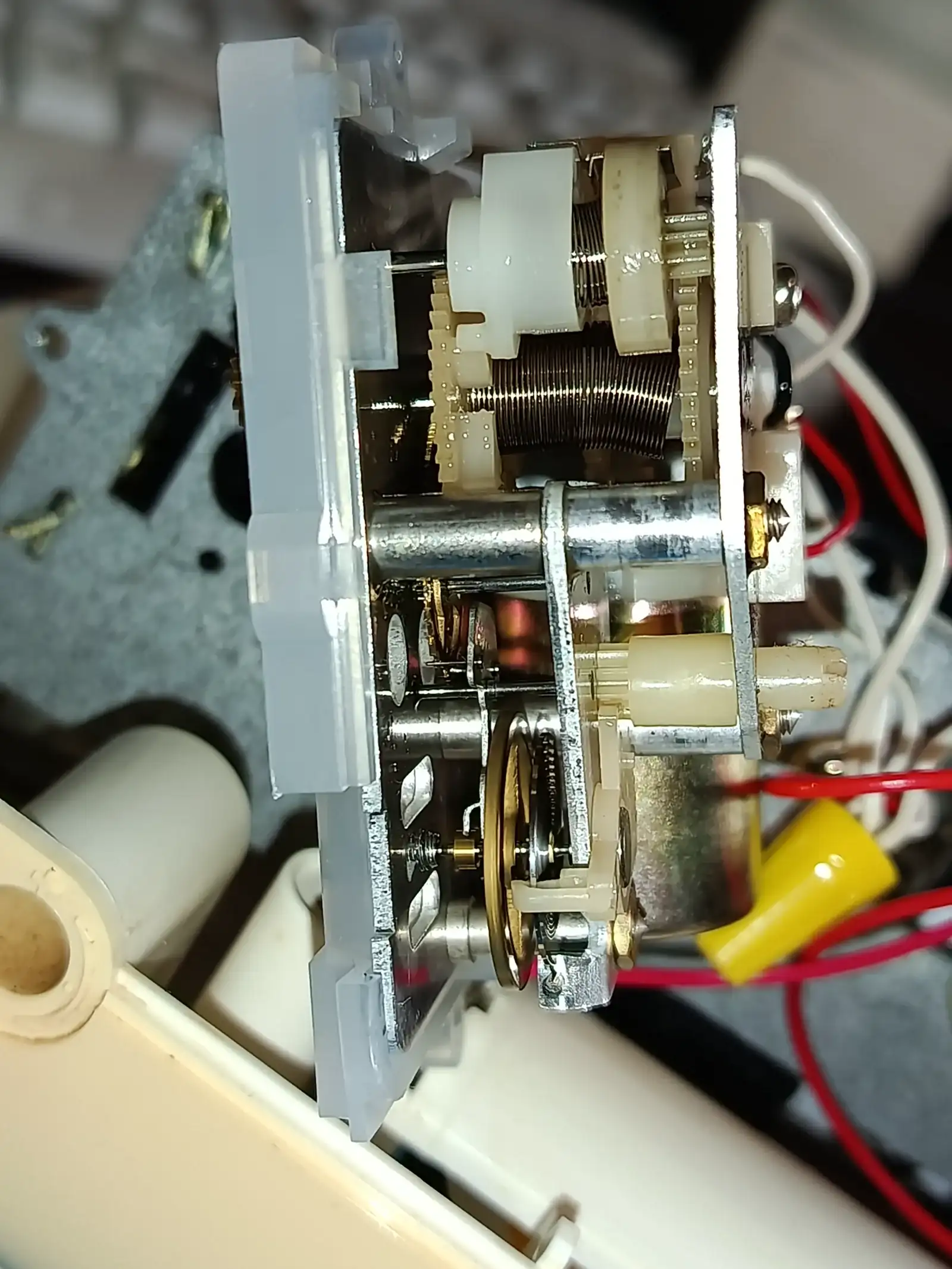

Creo que no es del motor, tiene pinta que sean de los contactos qué actuan al girar o el muelle que no trabaja bien. Dejo más fotos del motor.



[6aly]

Hoy, además de restaurar relojes antiguos, me toca restaurar juguetes de hojalata. Muchos de ellos vienen con problemas de motor, por lo que nos vemos obligados a desmontarlos, limpiarlos con alcohol isopropílico, engrasarlos y volver a montarlos. Y, si siguen fallando, les adaptamos otro motor similar.



[DanielT]

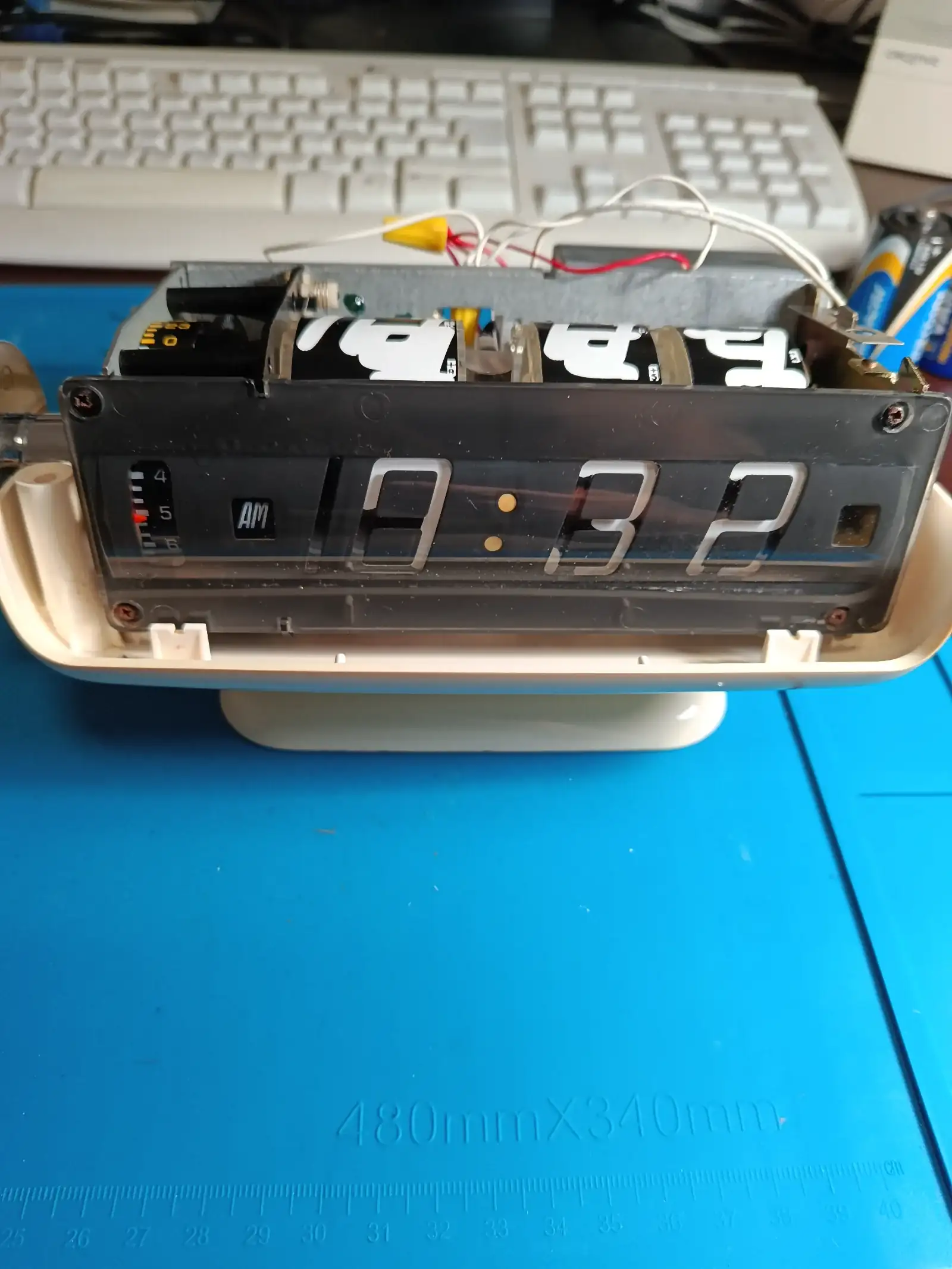

Ahora no se para pero lo hará aquí un rato. A ver si véis algo raro en el funcionamiento. Un cordial saludo 😊



[DanielT]

Si me fallara la máquina, había pensado modificar el mecanismo con un sistema electrónico controlado por un microcontrolador. Conservaría el motor y lo controlaría a través del circuito electrónico. Qué os parece? Cómo lo puedo ingeniar?



[Tiritona]

Si me fallara la máquina, había pensado modificar el mecanismo con un sistema electrónico controlado por un microcontrolador. Conservaría el motor y lo controlaría a través del circuito electrónico. Qué os parece? Cómo lo puedo ingeniar?

Yo también lo he valorado. Hay varios proyectos para hacerlo con Arduino pero yo voy a intentar reparar la electrónica del mío. A ver si me pongo y saco unas fotos.



[DanielT]

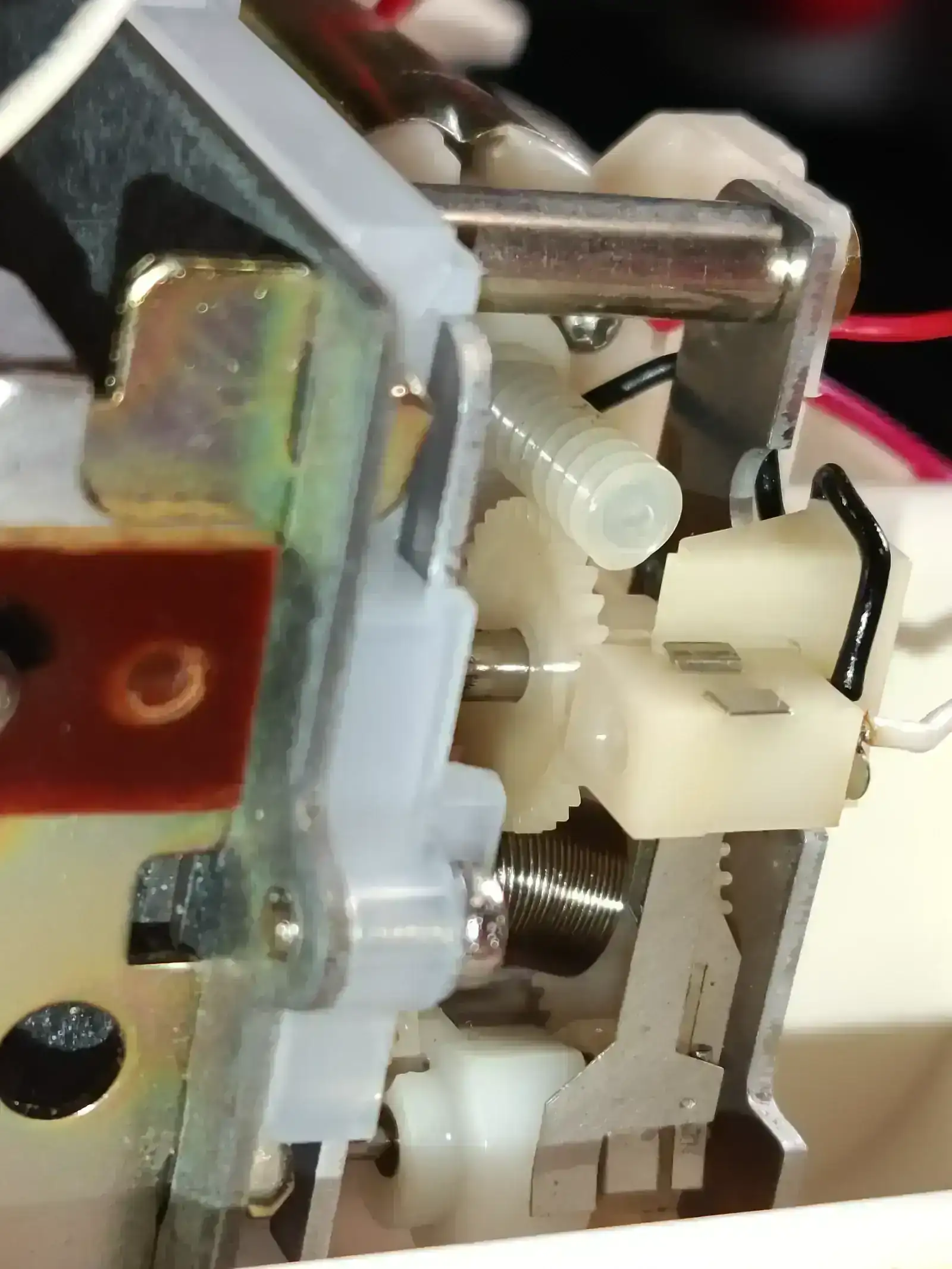

He aquí el problema, parece que de vez en cuando el motor no se mueve ya que el tornillo sin fin se queda atrapado, con el dedo le acompañas y vuelve a funcionar. Ahora lleva un buen rato sin pararse pero lo hará en cualquier momento. Tenéis idea de qué podría ser el culpable? Estoy cada vez más cerca.



[6aly]

Estos motores pueden fallar. A veces basta con engrasar el eje por ambos lados con WD-40. Si es necesario desmontarlos, limpiar el rotor y las escobillas con alcohol isopropílico, luego montarlos y engrasarlos nuevamente.



[DanielT]

Si os fijáis en la imagen hay una pequeña irregularidad en el espiral que creo que es la responsable de los parones de la máquina, cómo lo soluciono? Lo lijo un poco? Es que és plástico y no lo quiero hechar a perder. Lubricar con grasa el tornillo de gusano, es recomendable, me va a solucionar el problema?
Además, lleva unas cuantas horas sin pararse, gracias



[Cacike]

Con el tiempo, el teflón se frota y pierde su mejor capacidad, el coeficiente de fricción bajo, casi inexistente. No soy partidario de engrasar el teflón. Pero cuando están así, una fina capa de grasa de silicona hace que funcionen mejor. No lijes, el problema se hará más grande.



[DanielT]

Tengo una grasa de amortiguación mecánica qué la utilizo para lubricar engranajes de plástico, me puede servir?

Grasa para engranajes

Por cierto, aún no se me ha parado la máquina, buena señal.



[DanielT]

Os llevo malas noticias, he desmontado la máquina para engrasado final y al montar no funcionaba, el motor vuelve a encasquillarse. Ya no sé si es del motor o del tornillo sinfin o del engranaje que le acompaña. Tengo miedo de desmontar el motor para limpiar las partes móviles y que luego no funcione o funcione peor.



[DanielT]

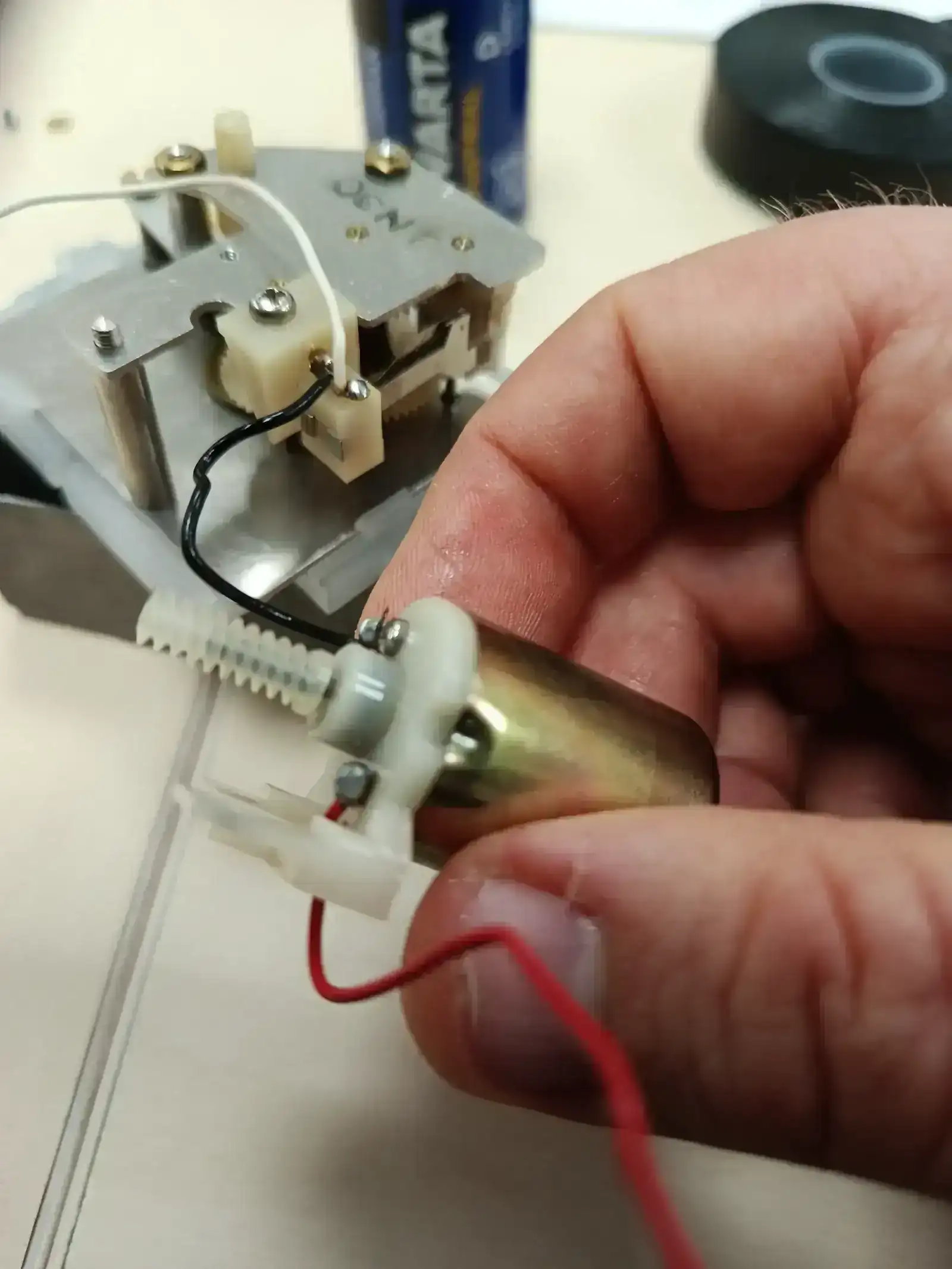

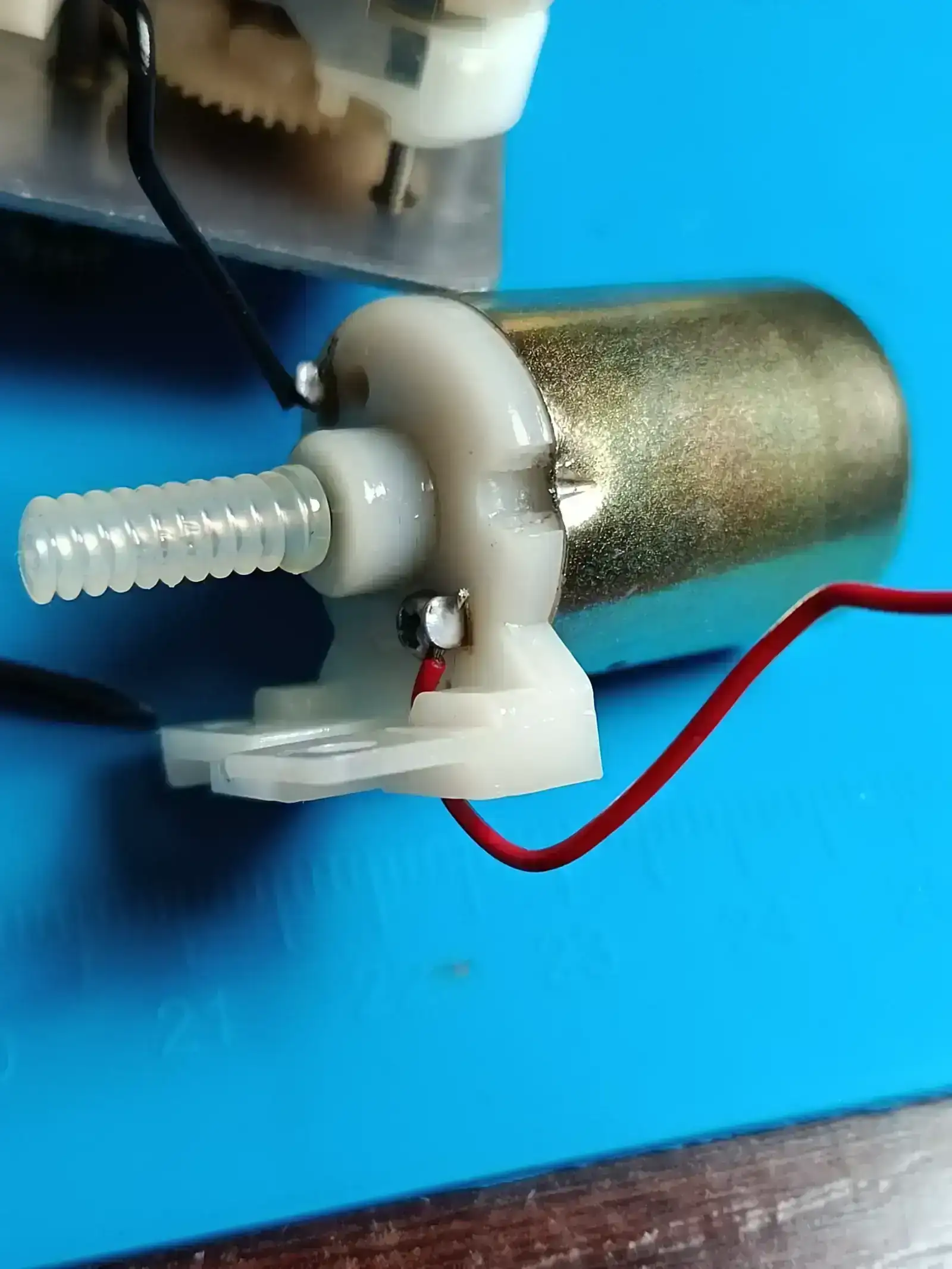

Efectivamente! Es el motor, lo intentaré desmontar por dentro y lo limpiaré. Al encender, se bloquea y le tienes que acompañar el rotor. Va a presión, no sé exactamente cómo desmontarlo pero no me queda más remedio que hacerlo. Espero que sólo sea grasa reseca porque ya no creo que tenga solución.



[DanielT]

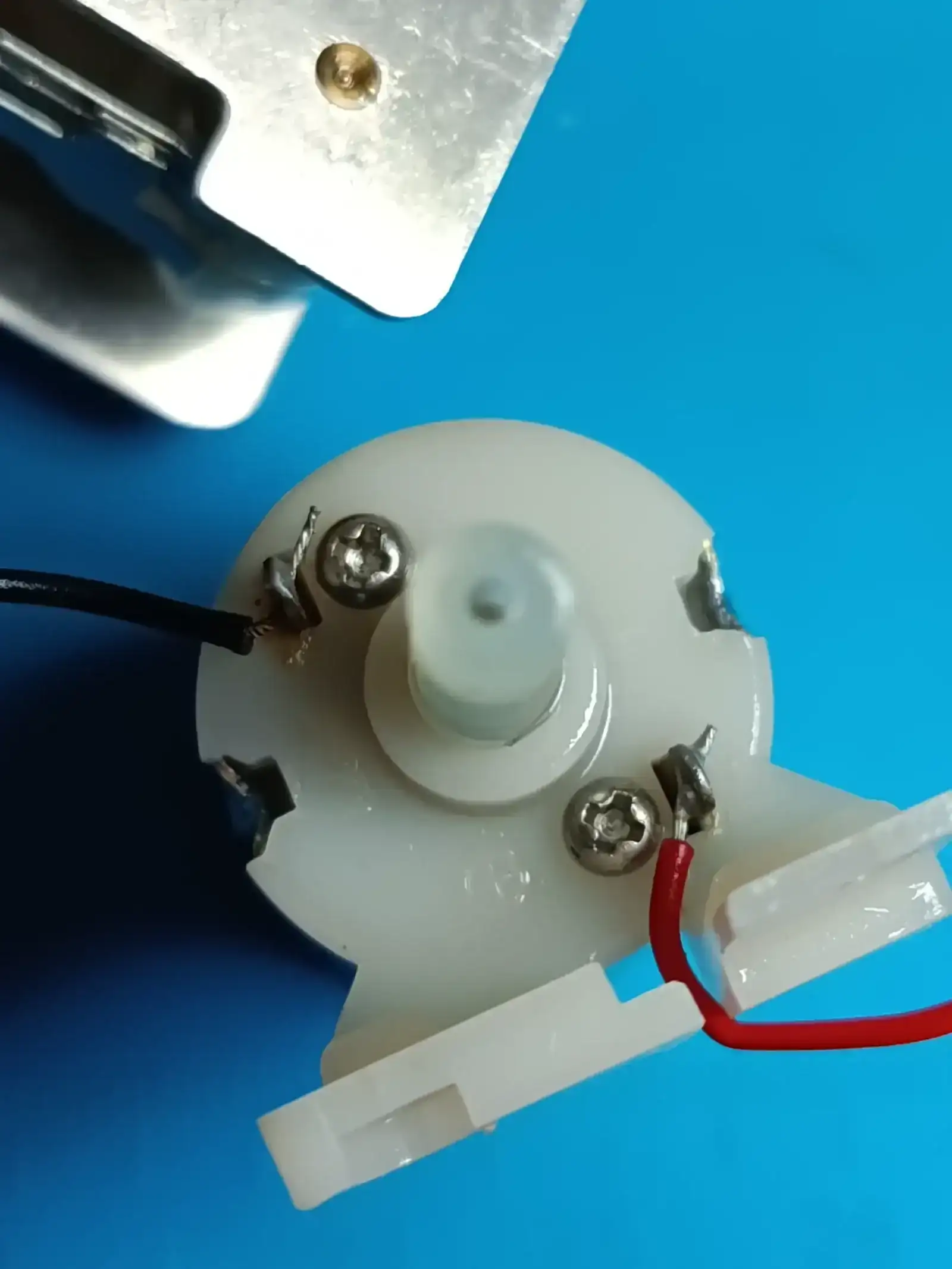

Cómo saco la tapa del motor, sin dañar nada?
