Tal y como prometí hace un tiempo, aquí está el hilo con la recuperación del harwood que mostré en el hilo diaría.
Antes de seguir, mi agradecimiento a Lee por prestarme el suyo para que pudiera averiguar como era la pieza del auto que me faltaba.
Si hay algo dificil cuando de harwood se trata, es el encontrar fotografías e información sobre la máquina y su funcionamiento. Recordar que es un automático al que no se le puede dar cuerda, aun cuando el movimiento base es un as, y que el cambio de hora se realiza girando el bisel o la tapa, según modelos de caja.

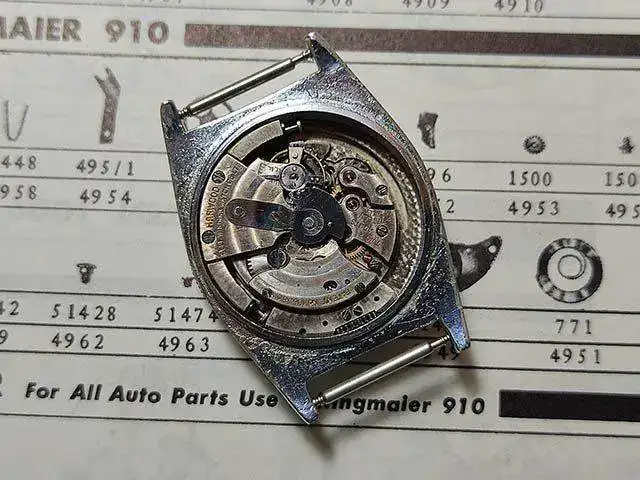

Hace largo tiempo compré este movimiento por un módico precio.

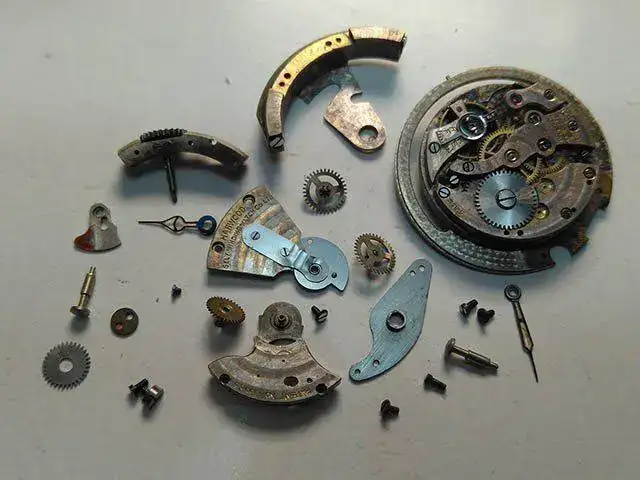

Este es el despiece, algo como he dicho dificil de encontrar.

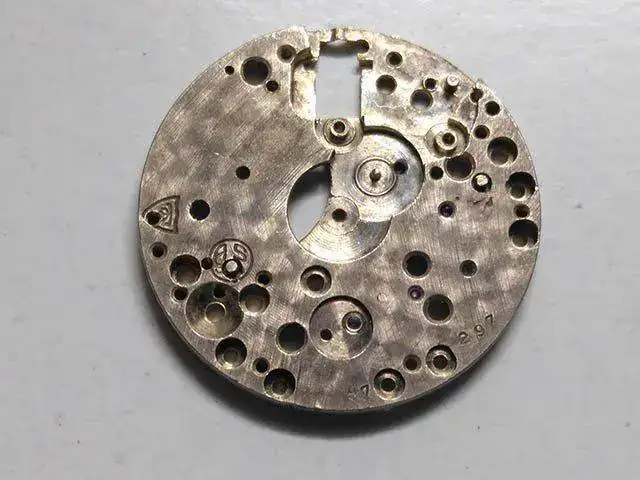

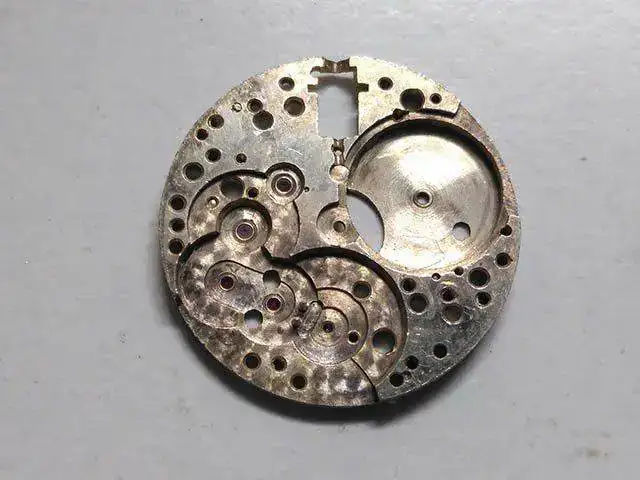

Platina

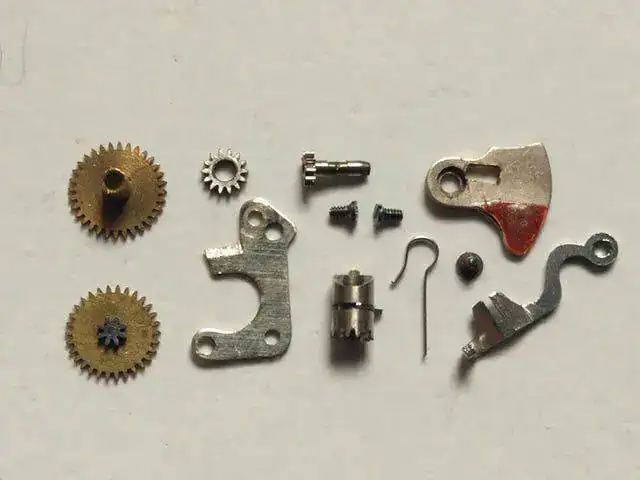

Sistema de cambio de hora e indicación de carga.

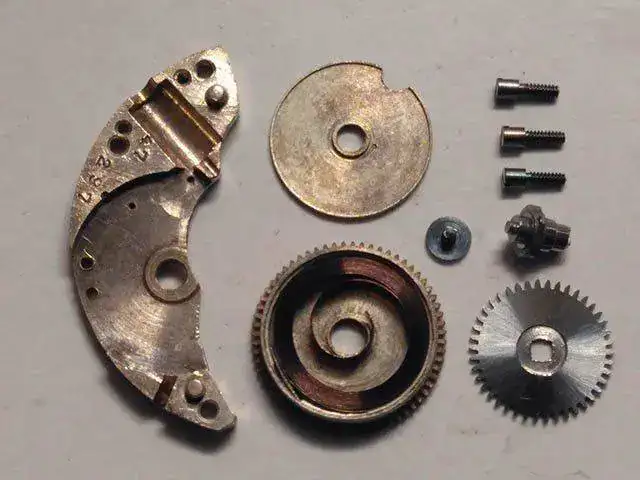

El cubo y su puente.

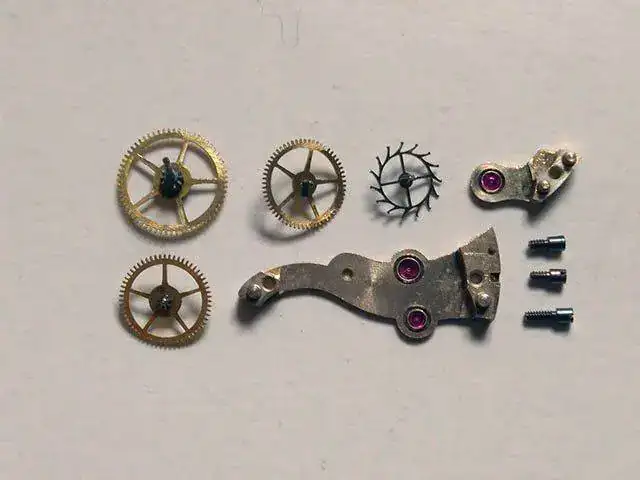

Rodaje.

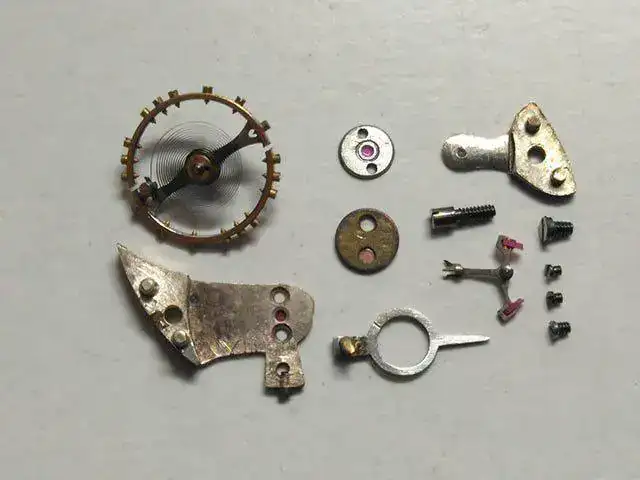

Volante y áncora con sus respectivos puentes.

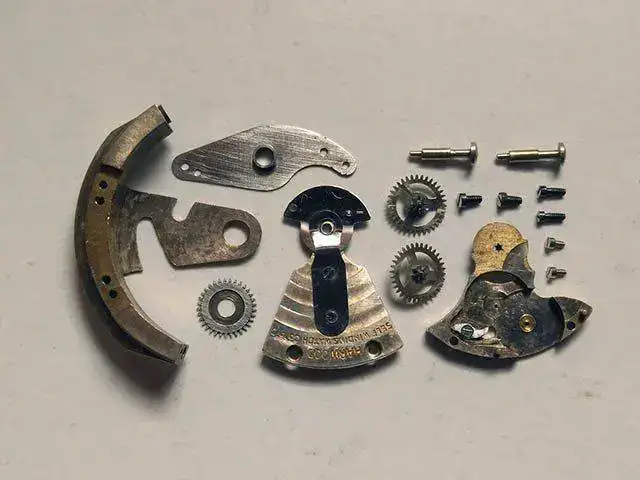

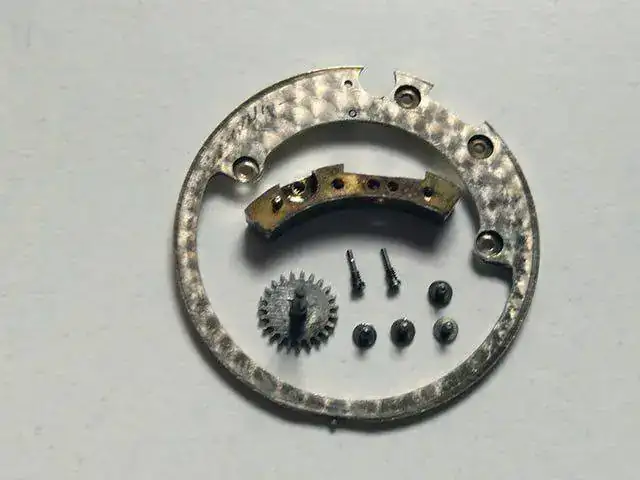

Sistema de carga automática.

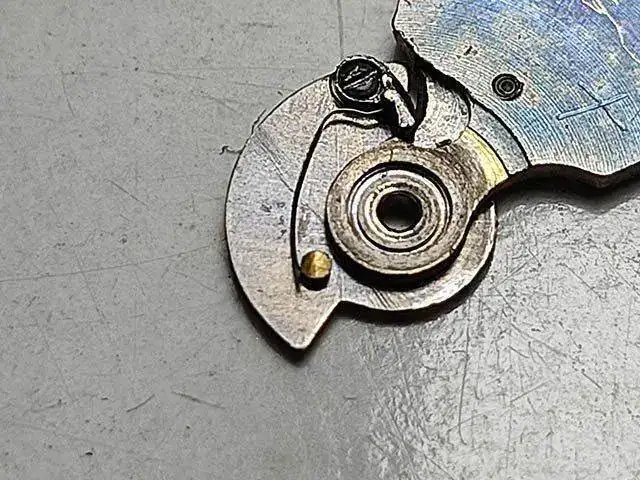

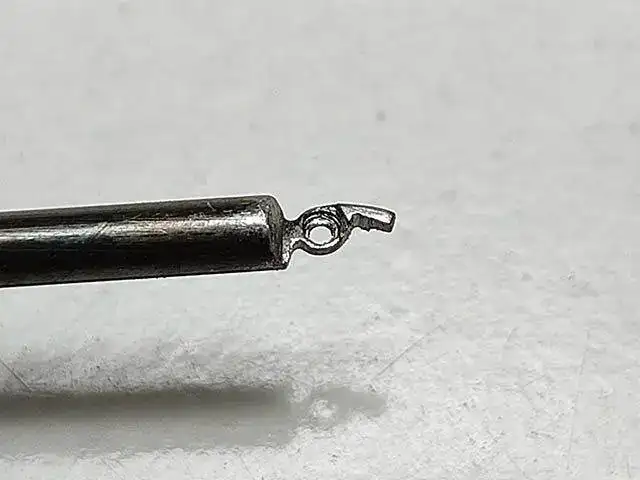

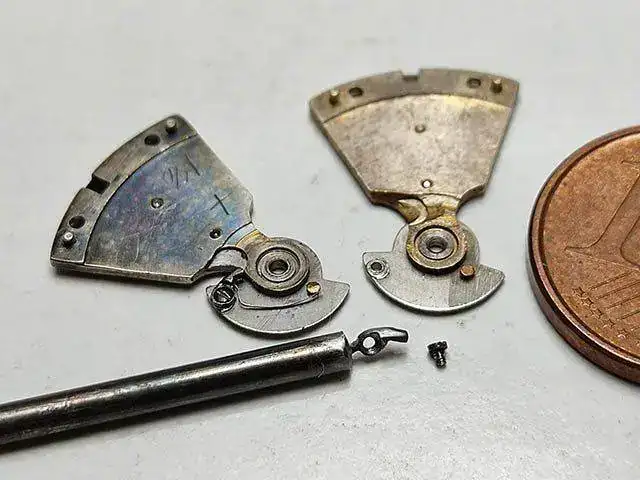

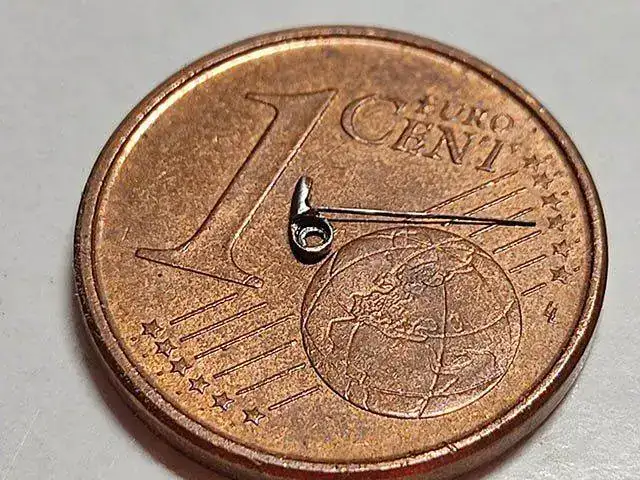

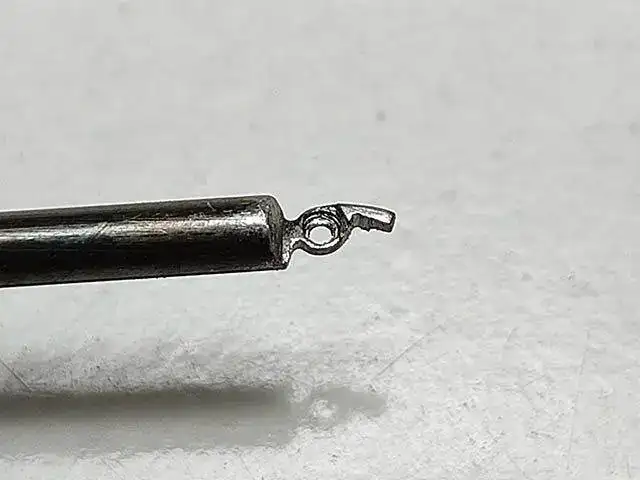

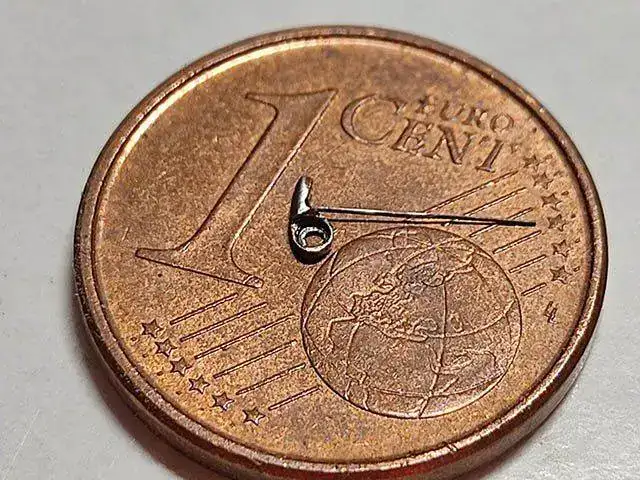

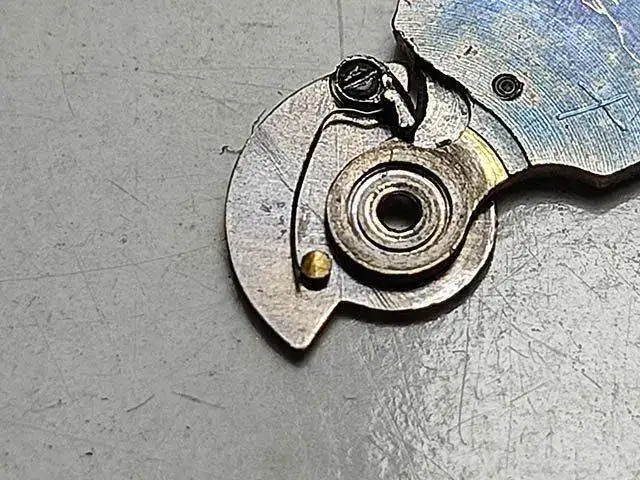

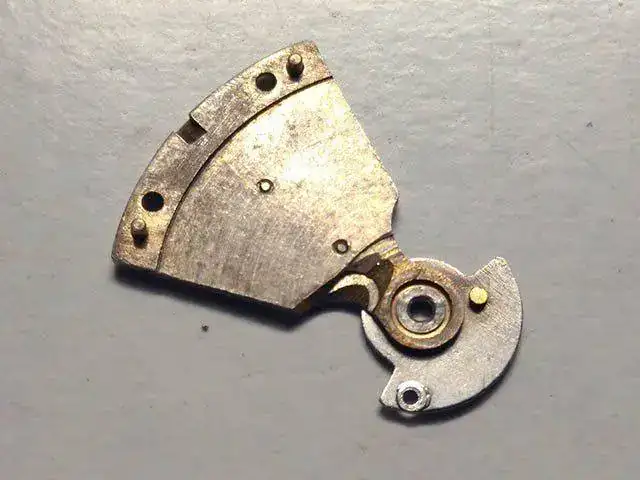

El principal problema lo encontré en el soporte de la masa oscilante. LLeva un trinquete que es el que arrastra a la rueda dentada que realiza la carga. A continuación podeis ver el original enviado por Lee y el proceso de fabricación del mismo.

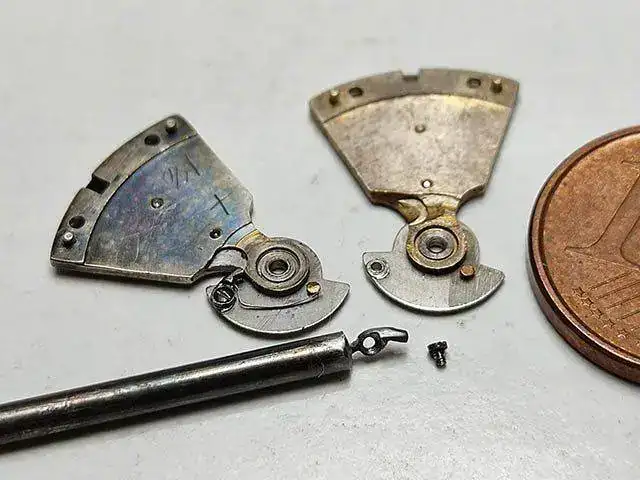

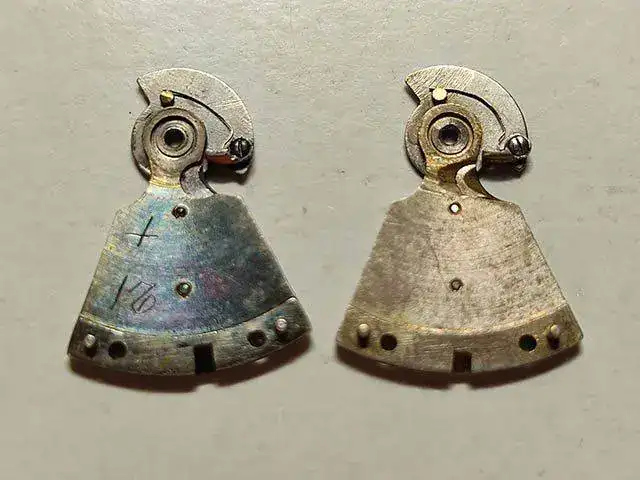

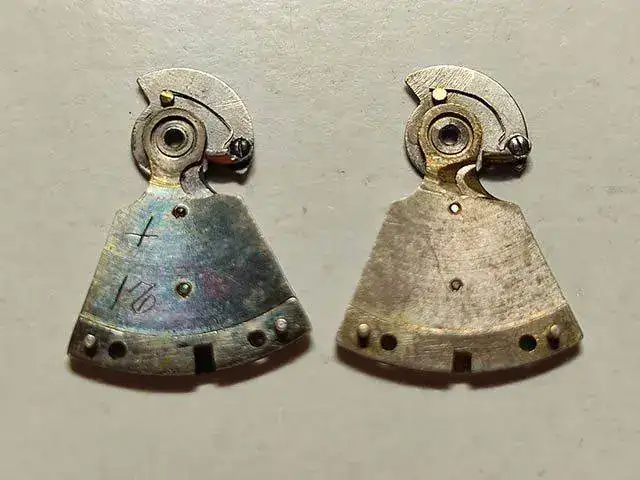

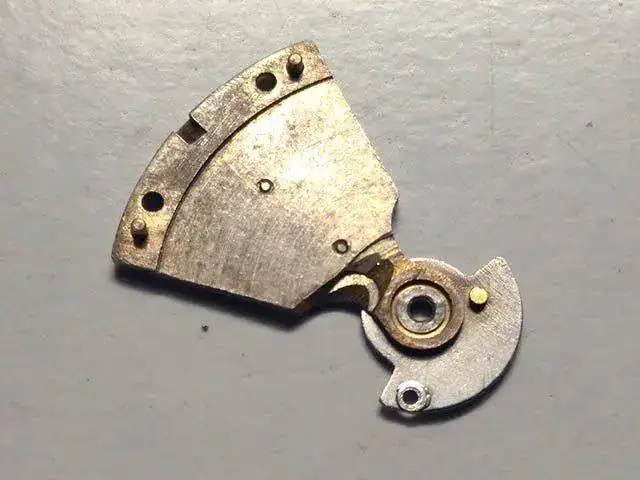

Y aquí el original y el fabricado.
Y aquí el funcionamiento del sistema.

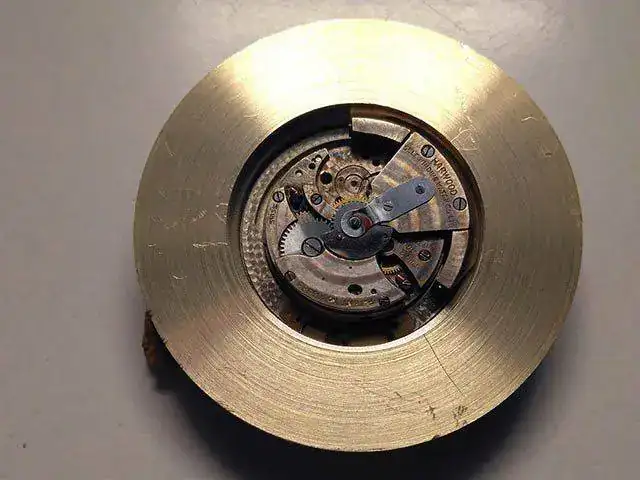

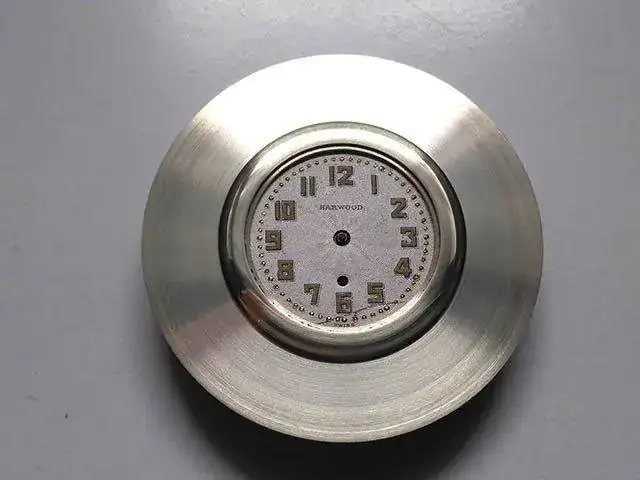

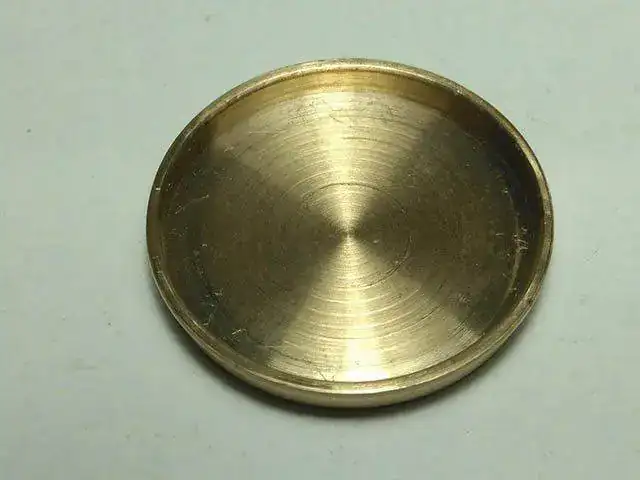

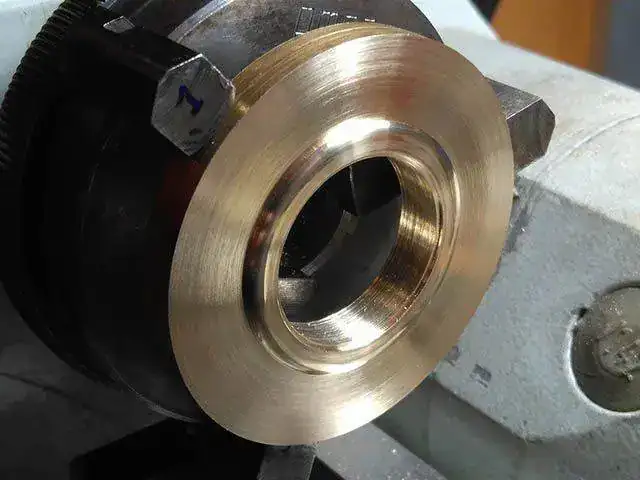

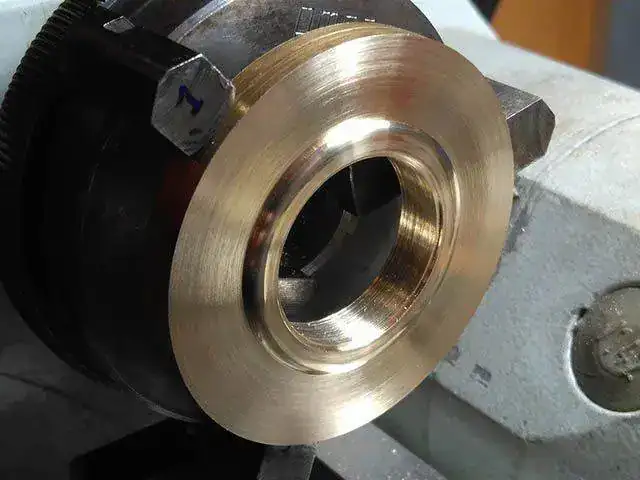

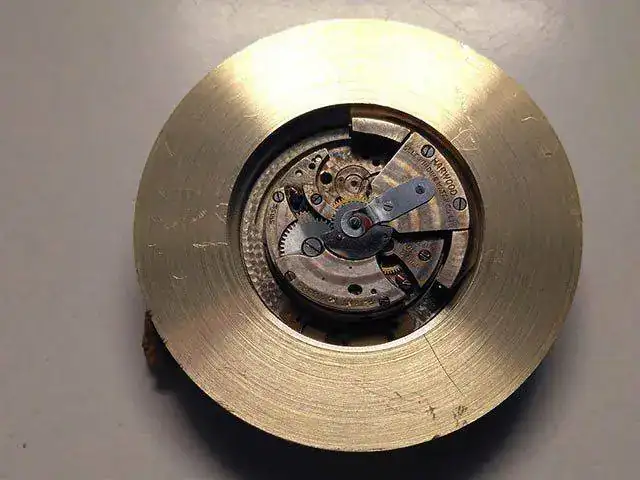

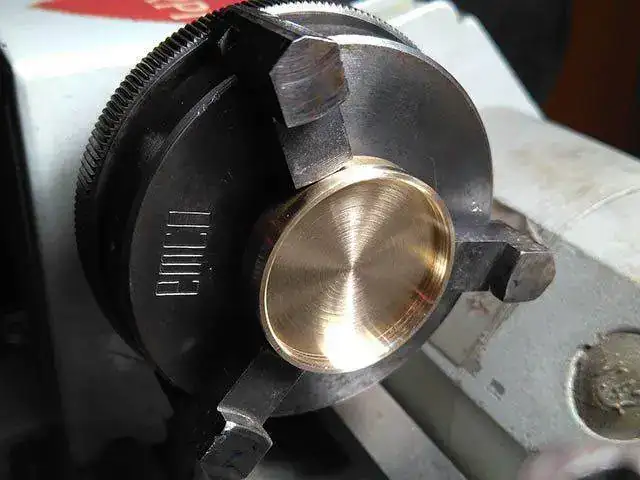

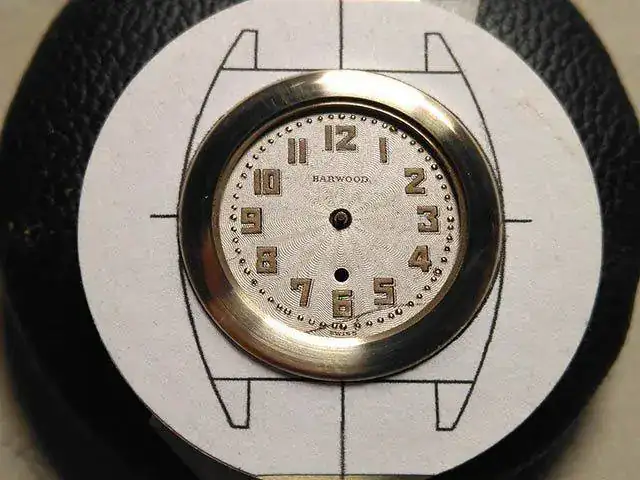

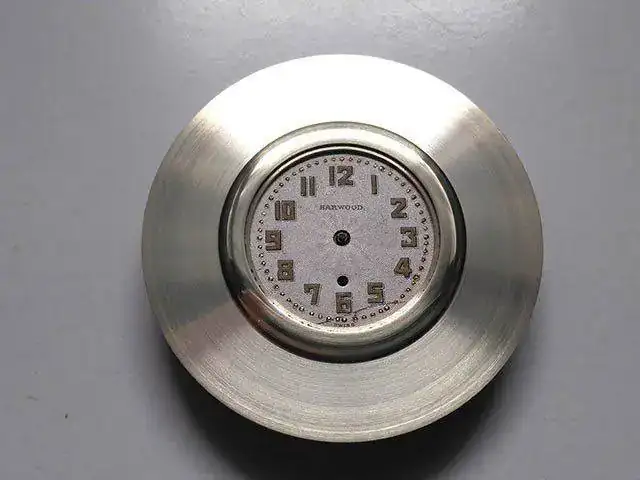

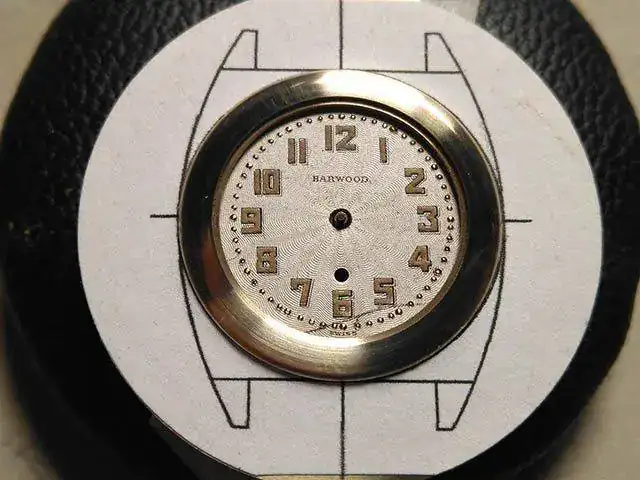

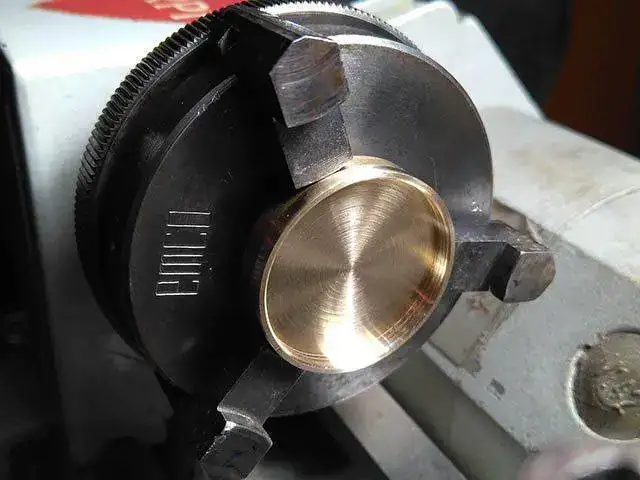

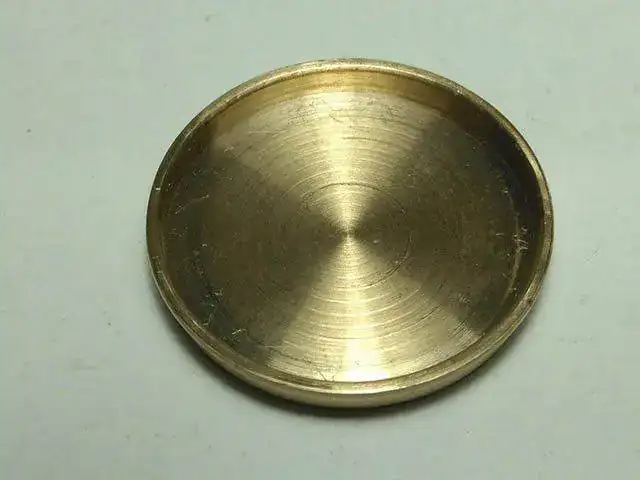

He de comentar que este movimiento estuvo en un cajón en espera de encontrar caja. Sin embargo, tras casi un año, y con la posibilidad que me da el torno que me prestó mi amigo, me decidí a fabricarla.
Y a falta de darle la forma definitiva el amigo Murphy decidió hacer de las suyas y salió en eBay una caja original a un precio asequible......

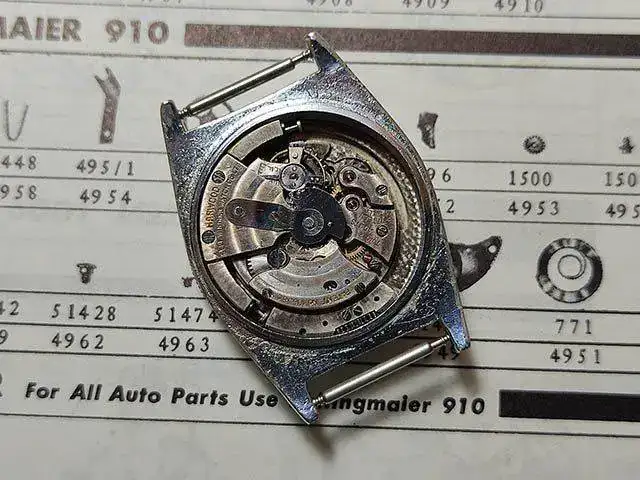

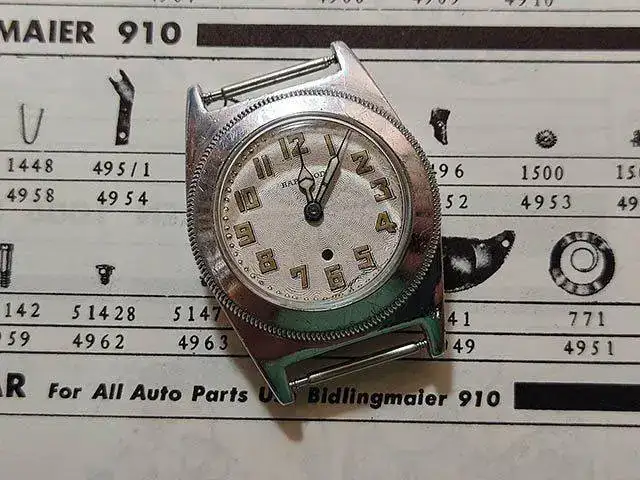

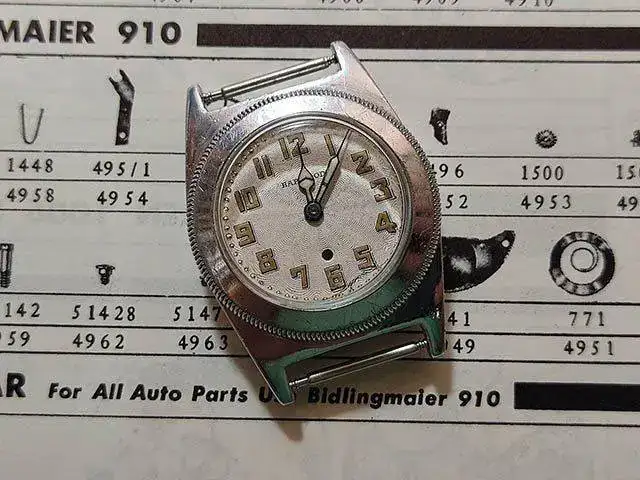

Otro modelo acabado y listo para usar.
