Hace ya 20 años que Greubel Forsey trabaja desde el enfoque que la relojería contemporánea está lejos de haber agotado todas las posibilidades técnicas en la alta relojería. De ello ha dado prueba en siete grandes hitos, desarrollando Invenciones Fundamentales que replantean los fundamentos de la regulación de los movimientos y de otras grandes complicaciones.

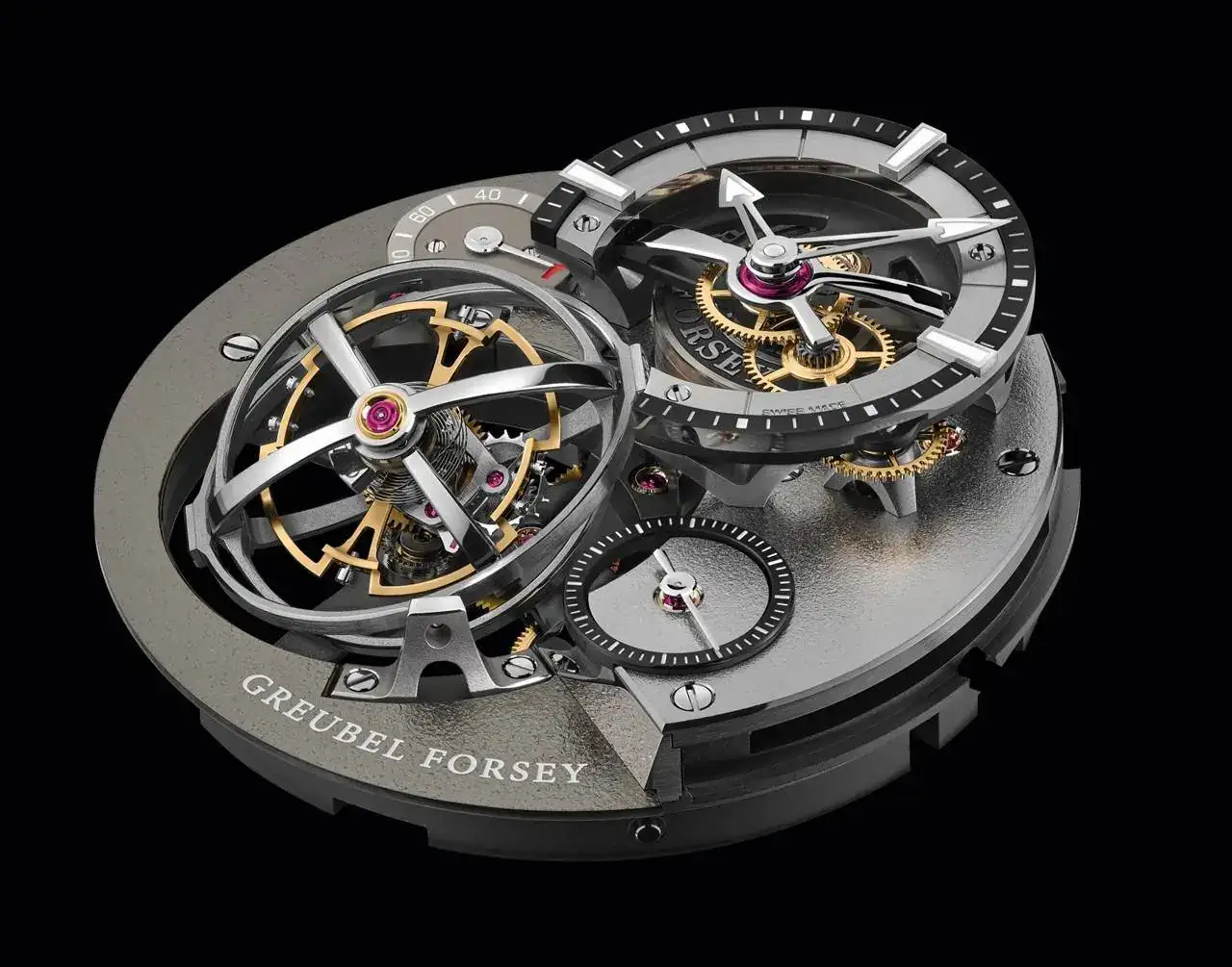

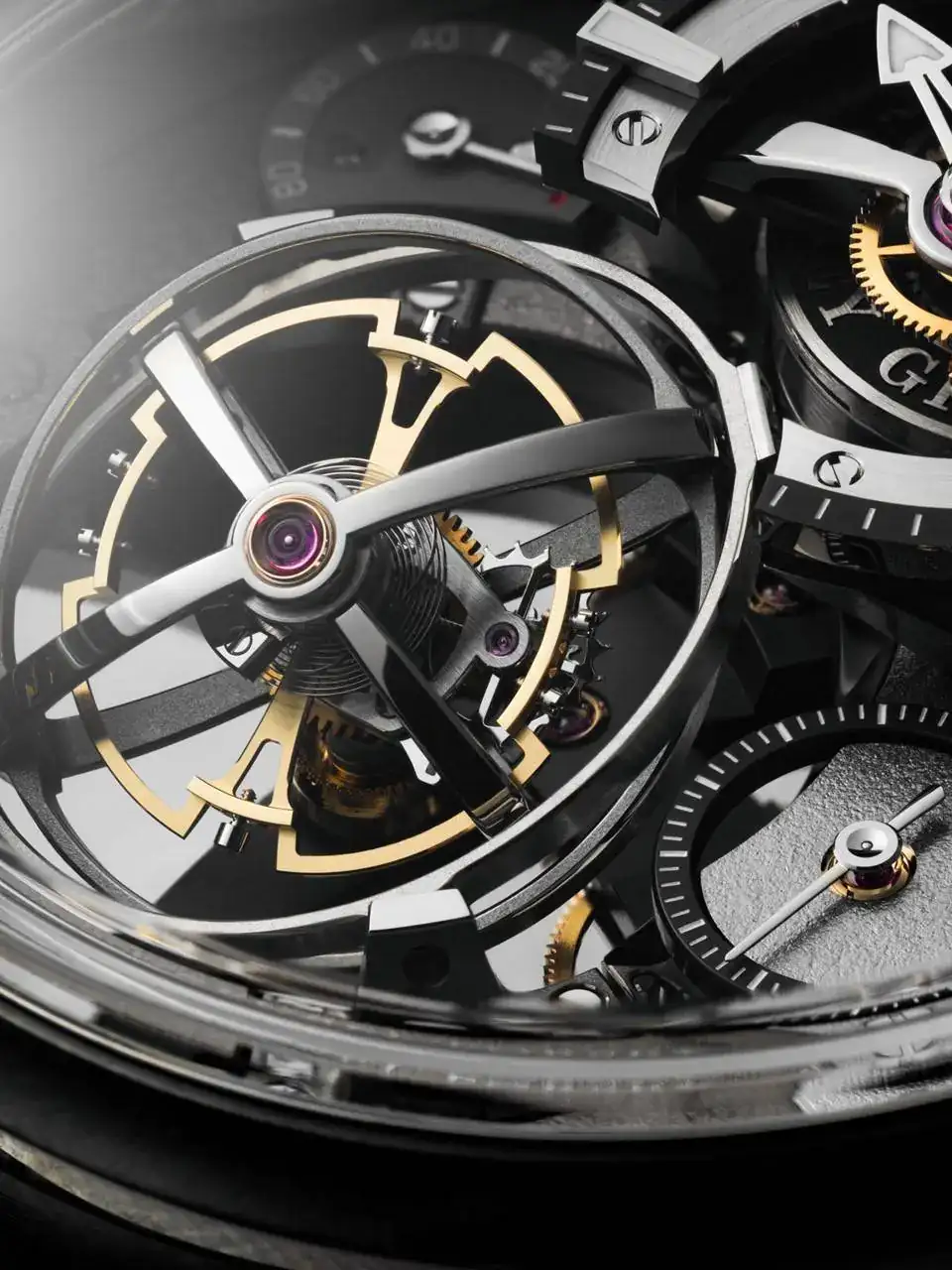

El Tourbillon Cardan de Greubel Forsey representa la octava Invención Fundamental del Taller, enfocada en lograr una mayor precisión cronométrica. Este tourbillon sin precedentes combina tres principios: un tourbillon de rotación rápida (completa una revolución en solo 16 segundos, cuatro veces más rápido que la mayoría), un plano giratorio inclinado a 30° y dos anillos de inclinación constante. Además, incorpora un gran volante interno diseñado por Greubel Forsey para mejorar el rendimiento.
El ángulo de 30°, el segundo principio, reimagina el diseño del tourbillon para relojes de pulsera modernos, optimizándolo para posiciones contemporáneas. El tercer principio implica dos anillos móviles que guían el tourbillon de alta velocidad, ofreciendo una inclinación regulada para mejorar la relación entre velocidad angular y rendimiento cronométrico.

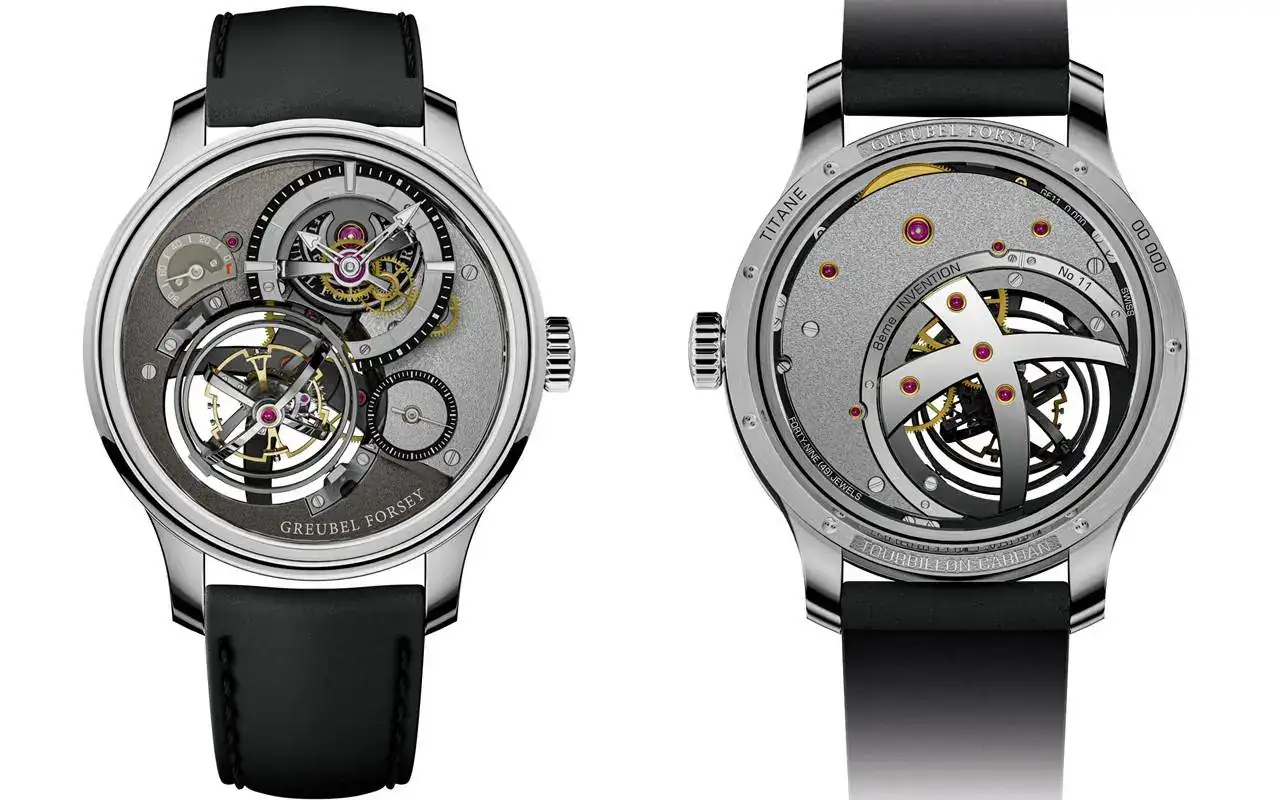

El Tourbillon Cardan cuenta con cuatro barriletes, una construcción única en Greubel Forsey, que proporciona una reserva de marcha cronométrica de 80 horas. La estética del reloj presenta un diseño novedoso, utilizando dos anillos de cardán arqueados en lugar de un puente fijo para sostener el tourbillon, creando una apariencia abierta y diáfana.

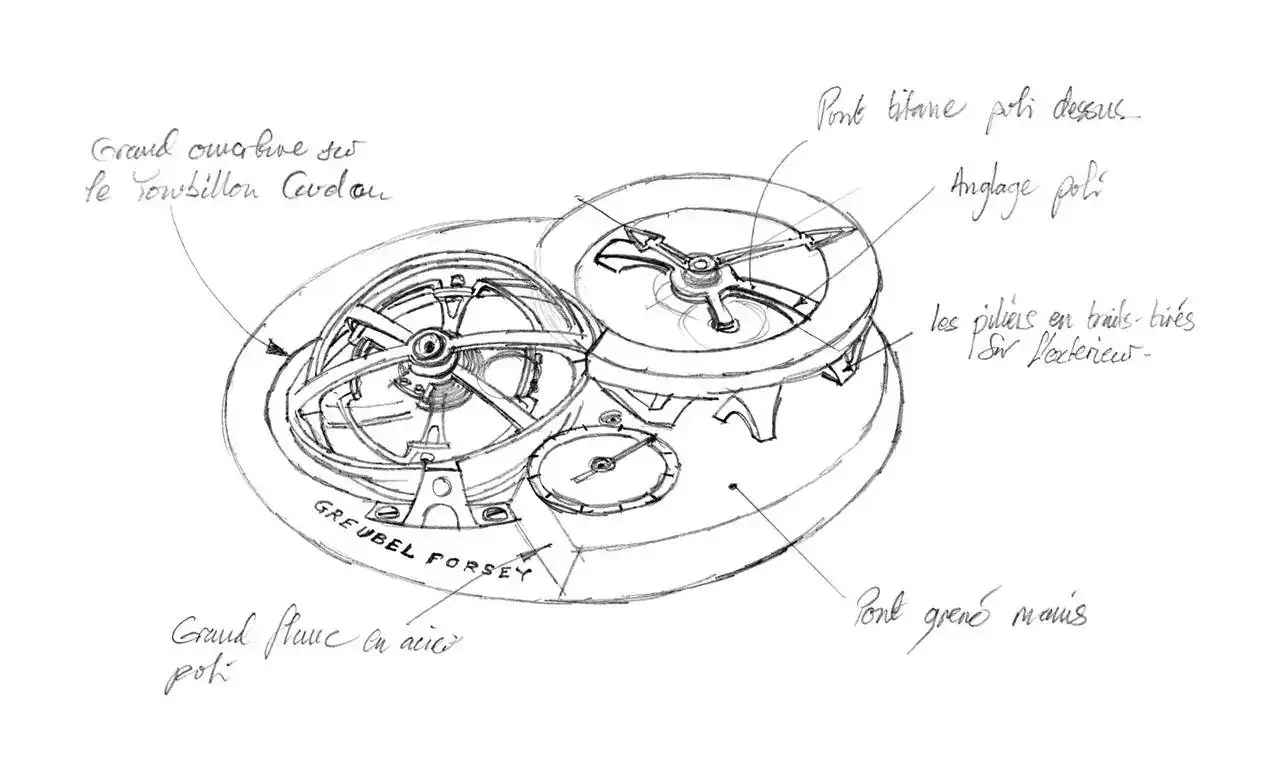

Cada componente del Tourbillon Cardan está acabado a mano, con detalles como platinas de movimiento en plata niquelada, platina de titanio con ángulo pulido, y anillos del cardán con acabado mate. La pieza también incluye una cúpula de cristal de zafiro que cubre el tourbillon y el sistema de cardán, ofreciendo una vista técnica y arquitectónica.

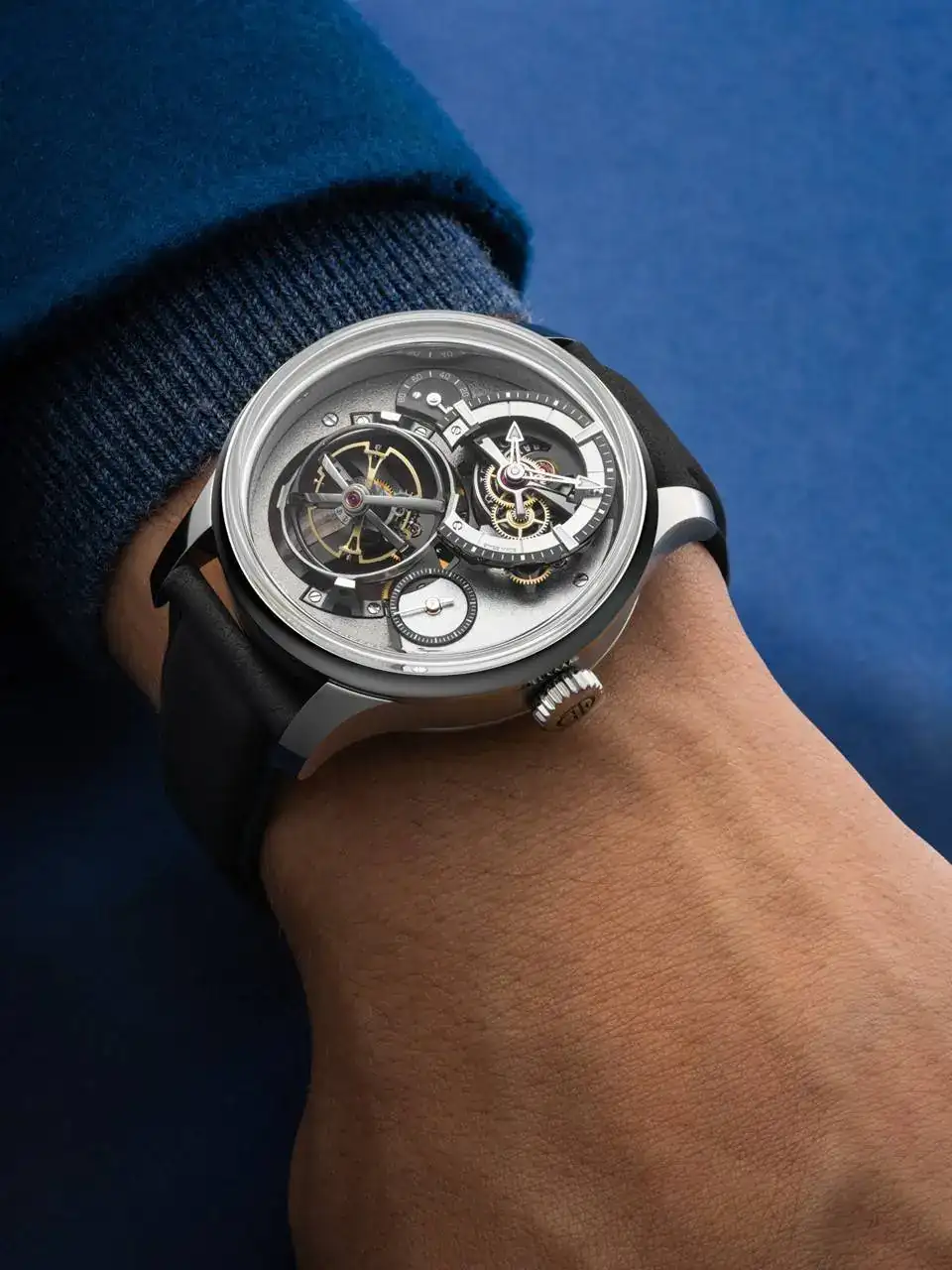

El Tourbillon Cardan está disponible con caja de titanio de 45,5 mm. Se ha elegido este metal por su ligereza, en línea con la estética etérea del tourbillon Cardan. Greubel Forsey tiene previsto fabricar solo 55 piezas de este calibre en los próximos 5 años, 11 al año.
DATOS TÉCNICOS
Movimiento de carga manual con tourbillon Cardan patentado
Tourbillon Cardan • horas y minutos • segundero pequeño • reserva de marcha
Movimiento
Dimensiones
• Diámetro total: 39,60 mm
• Grosor: 13,53 mm
Número de componentes
• Movimiento: 389 piezas
• Jaulas del tourbillon Cardan: 98 piezas
• Peso de la jaula: 0,92 g
Número de rubíes
• 49
• Rubíes ovales engastados en chatón de oro
Reserva de marcha cronométrica
• 80 horas
Barriletes
• Cuatro barriletes coaxiales en serie con rotación rápida (1 vuelta en 2,7 horas), uno de los cuales está equipado con un muelle deslizante para evitar una tensión excesiva
• Inscripción grabada en relieve, graneado circular, tratamiento de color negro, chaflán pulido
Volante
• Volante de manufactura de inercia variable (12,60 mm de diámetro) con 6 tornillos de regulación
Frecuencia
• 21 600 alt./hora
Espiral
• Espiral con terminal Phillips curvo
• Pitón estilo Ginebra
Puentes y platinas principales
• Titanio y plata niquelada, perlado y acaracolado, contrafresaduras y biseles pulidos, flancos con pulido recto
• Pilares de jaula biselados a mano y calados
Lado del movimiento
• Puente del tourbillon de acero pulido con extremos planos, contrafresaduras y biseles pulidos
• Placa de oro con número individual, graneado circular, biseles con pulido inverso, flancos con pulido recto
Cardan Tourbillon
• Jaula del tourbillon interior ultrarrápida (1 rotación cada 16 segundos) en titanio, pulido al tambor y biselado a mano, inclinación a 30° con contrapeso de oro
• Jaulas del cardán volante exterior, ciclo de 48 segundos, inclinación variable doble a 30°, pulido y biselado a mano, flancos con pulido recto
Rodaje
• De perfil evolvente
• Engranajes cónicos con dientes perfilados
Indicaciones
• Horas y minutos
• Segundero pequeño
• Reserva de marcha en un sector
Exterior
Caja
• Titanio con cúpula de cristal de zafiro sintético
• Fondo transparente con cúpula de zafiro sintético
• Bisel pulido a mano, canto con perlado recto acabado a mano
• Tornillos de seguridad de titanio

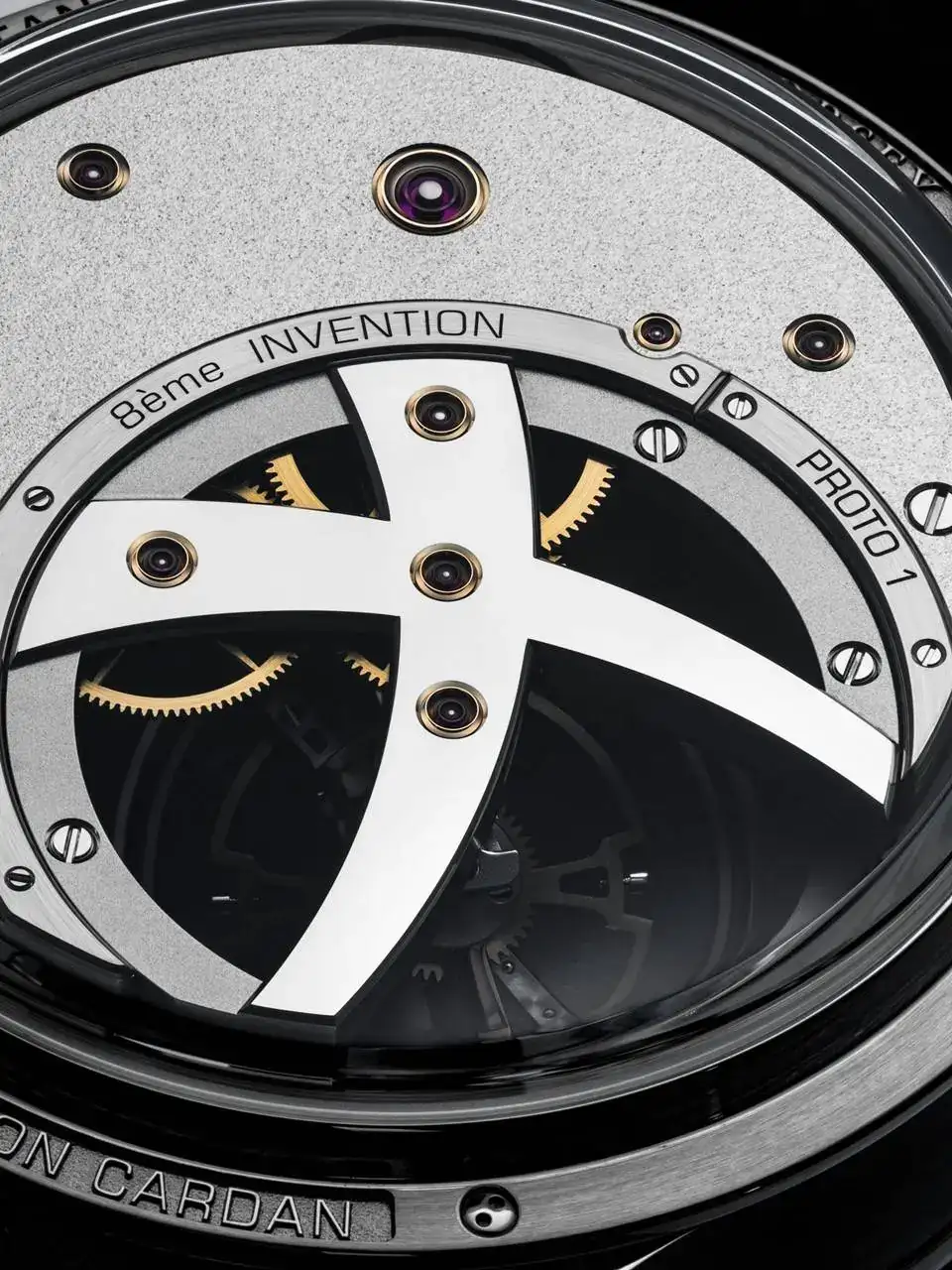

• Fondo punzonado a mano con firmas "Tourbillon Cardan" y "Greubel Forsey" repujadas y pulidas
Dimensiones de la caja
• Diámetro del canto de la caja: 45,50 mm
• Diámetro del bisel: 46,00 mm
• Altura de la caja: 13,81 mm
• Altura de los cristales de zafiro sintético: 18,15 mm
Resistencia al agua de la caja
• Resistente al agua hasta 3 ATM (30 m - 100 ft)
(Estándar NIHS 92-20/SN ISO 22810:2010)
Corona
• Titanio con pulido y logotipo de GF
Lado de la esfera
• Esfera de oro con varios niveles y pilares calados, graneado circular con círculo de los minutos grabado y lacado, flancos pulidos
• Marcadores de las horas de oro
• Segundero pequeño e indicadores de reserva de marcha de oro grabados y lacados
• Logotipo de GF grabado y lacado
Agujas
• Agujas de las horas y minutos de acero pulido con SuperLuminova
• Segundero pequeño y reserva de marcha en acero pulido, contrafresadura pulida a mano, extremo planocon acabado negro pulido
Correa y cierre
• Material no animal, cosido a mano
• Cierre desplegable de titanio con logotipo de GF grabado
