Hola gente. Mi nombre es Andres y soy ingeniero electronico y me estoy adentrando en este hermoso mundo de la relojería. No se si ya hay algun proyecto de un desmagnetizador casero. Yo no vi ninguno. Si les parece interesante voy armando el hilo y subiendo fotos es muy muy fácil de hacer.
La idea salió de que necesitaba un desmagnetizador y no encontraba disponibles( soy de argentina con eso creo decirles todo ) y me plantee hacer uno asi que les comento como viene la mano.

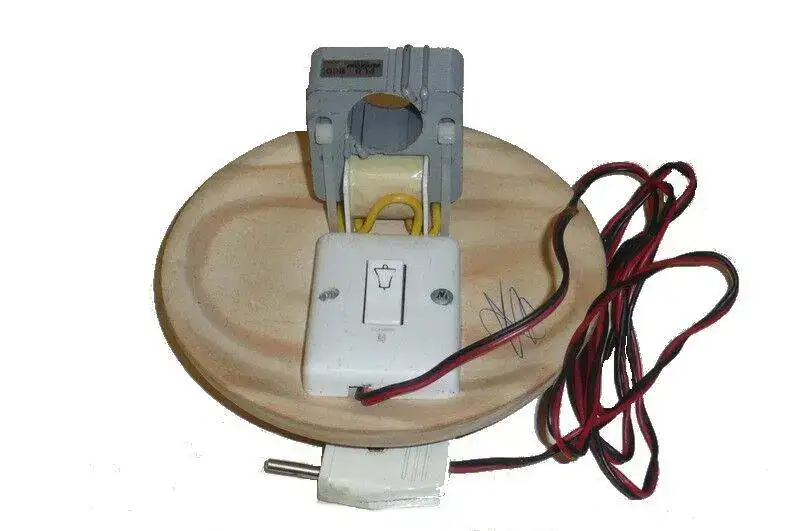

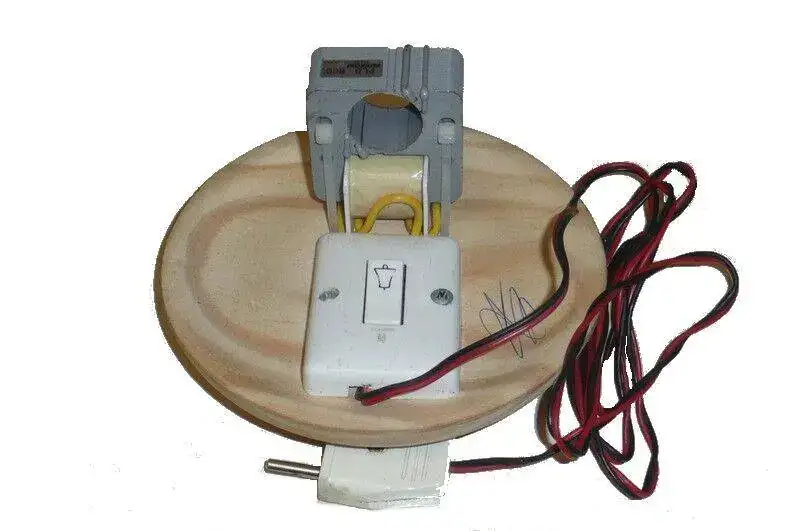

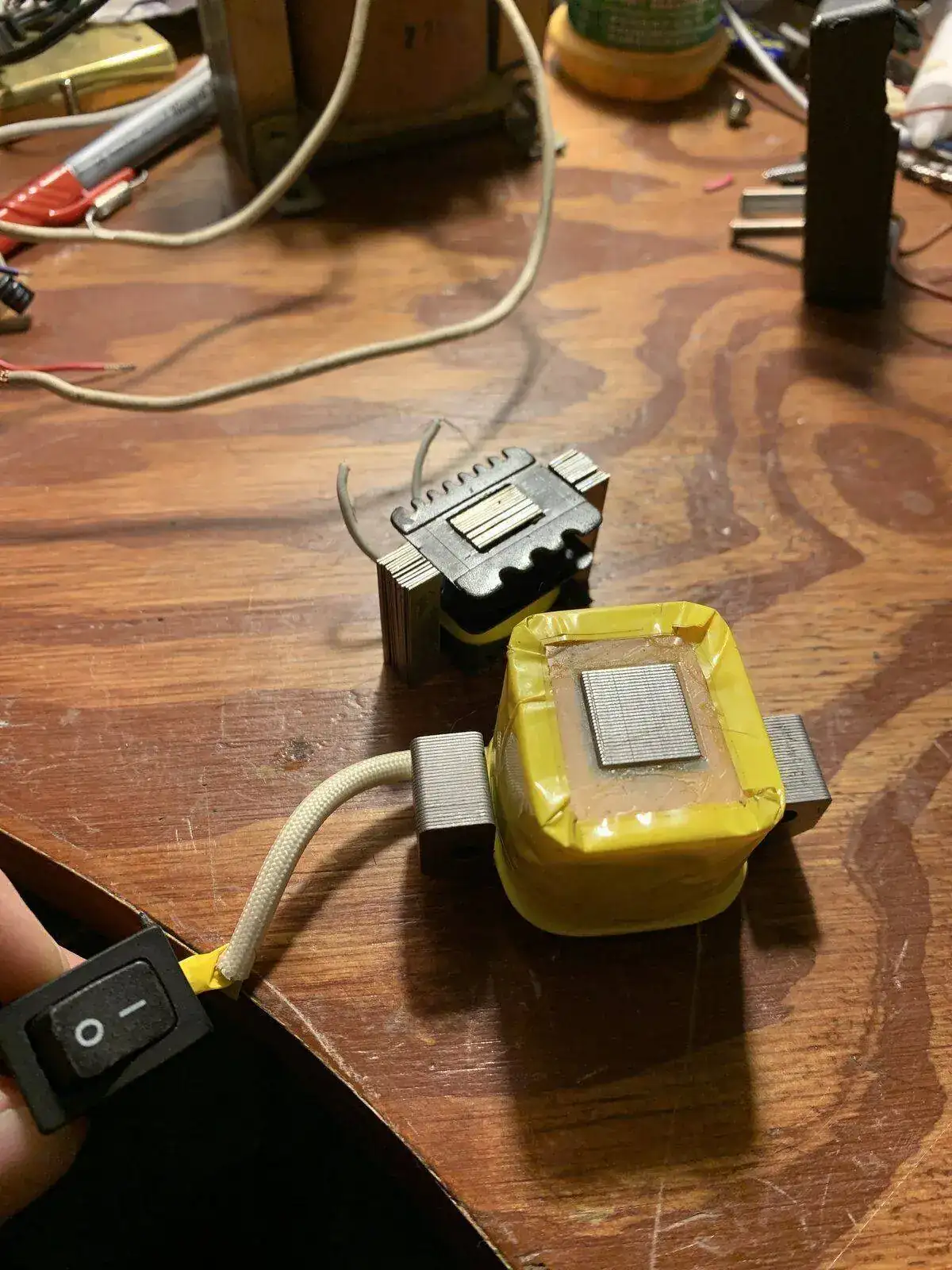

Eso es lo que vamos a replicar.

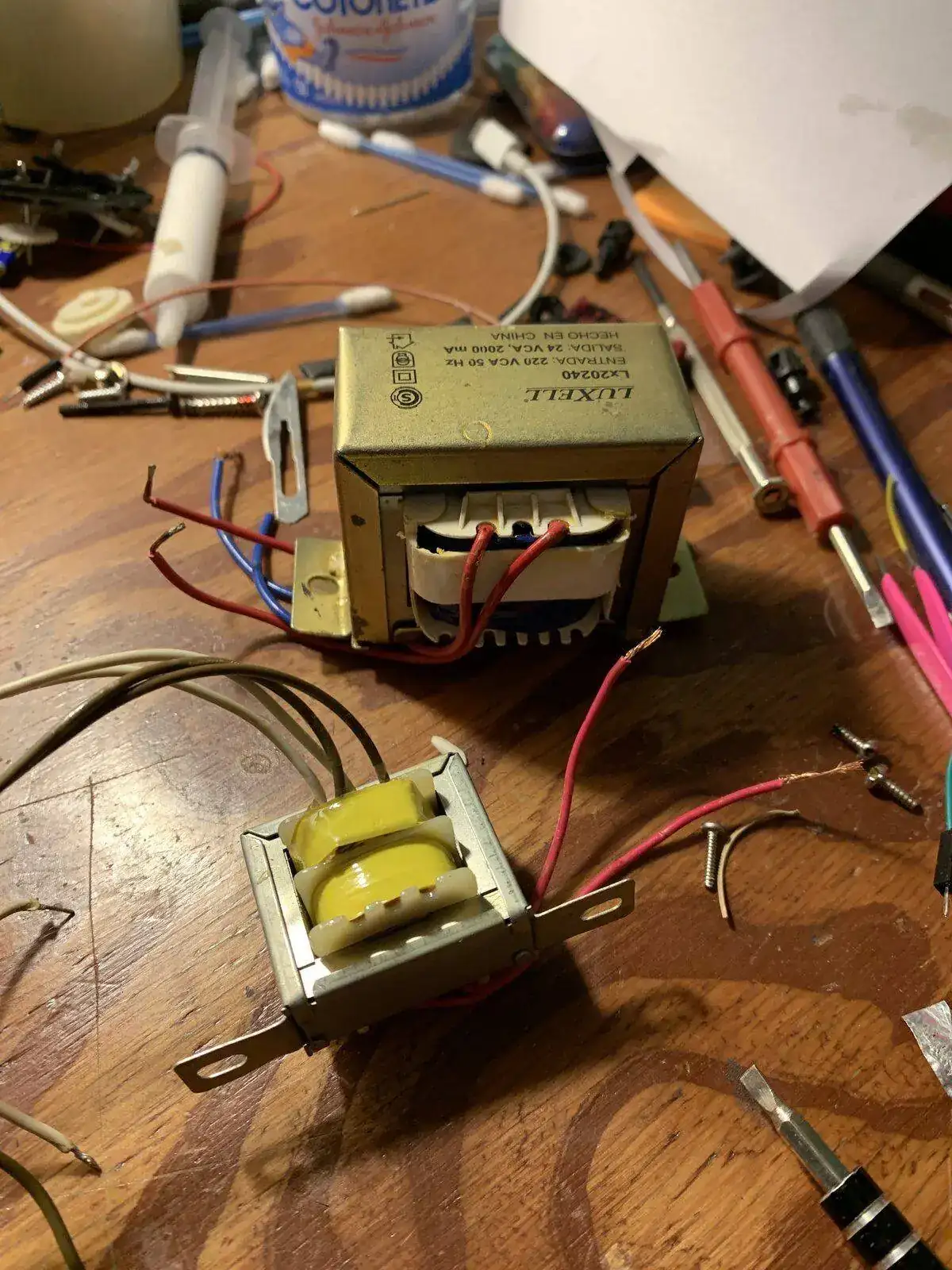

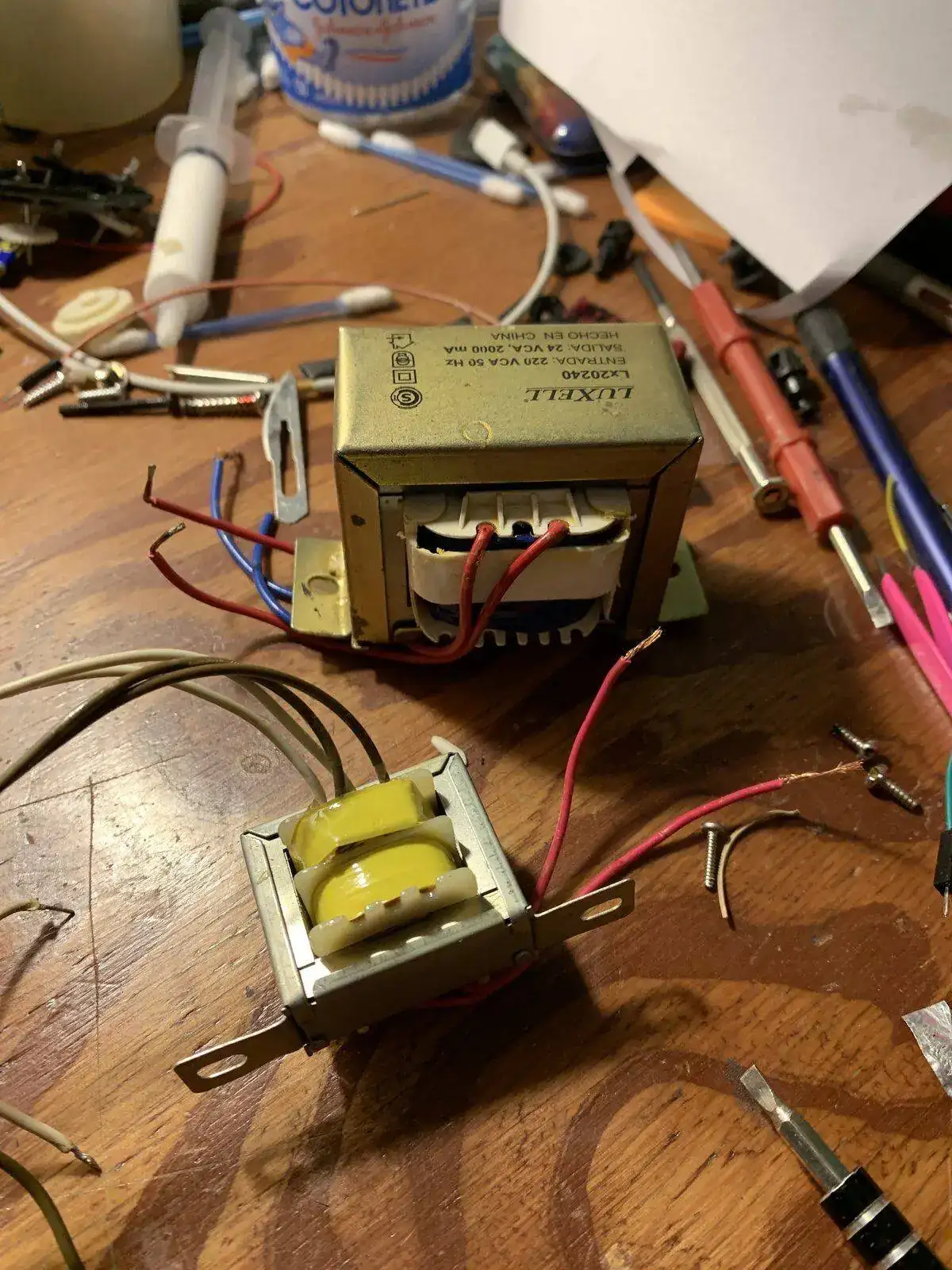

Antes que nada vamos a necesitar un soldador de estaño. Un pulsador o switch de 220 volts, cable para conectar al toma de la casa y un transformador que tengan por ahi dando vueltas.
Como funciona ?( toda esta explicación la pueden saltear si lo desean ) Muy sensillo este desmagnetizador no es mas que un electroiman conectado a corriente alterna. Esencialmente por todo cable que circula corriente se genera un campo magnetico al rededor , si este conductor lo enrollamos creamos una bobina en cuyo centro y alrededores se creara un campo magnético. Si introducimos otro conductor dentro de ese campo se generara una tension en el mismo producto de un fenomeno llamado inducción y que se explica con la ley de farady lenz. Para mejorar este fenomeno se introduce un entrehierro metalico que hace concentrar las lineas de campo magnetico y reduce las perdidas por dispersion, a su vez este entrehierro es laminado y separado entre laminas por una cobertura de resina para evitar un fenomeno denominado Perdidas por corrientes parasitas o de Foucault. Y es eso lo que encontramos en un transformador cualquiera dos bobinados dentro de una armadura metálica.
Existen tres formas de generar inducción de corriente por medio de un campo magnético : 1 en un campo magnético estacionario ( el de un imán permanente por ejemplo ) variar la orientación del conductor. Este tipo de fenómeno se una mucho en los motores de corriente continua donde el estator es un Imán permanente o un electroimán alimentado por continua.
2 variar el campo magnetico y mantener el conductor fijo: este procedimiento es el mencionado en un transformador ya que al trabajar con corriente alterna la variación generada por este tipo de corriente hace que el flujo magnetico cambie de norte a sur con la misma frecuencia de la tendion de la linea de red. Esto eslo que nosotros utilizaremos para desmagnetizar un reloj , un destornillador o incluso hacer girar un reloj de cuarzo.
Este flujo cambiante exita los pequeños bobinados de los motorcitos de paso de los relojes de cuarzo y hace que giren.
Ahora bien como lo construimos?
lo primero que hay que hacer es desarmar el transformador

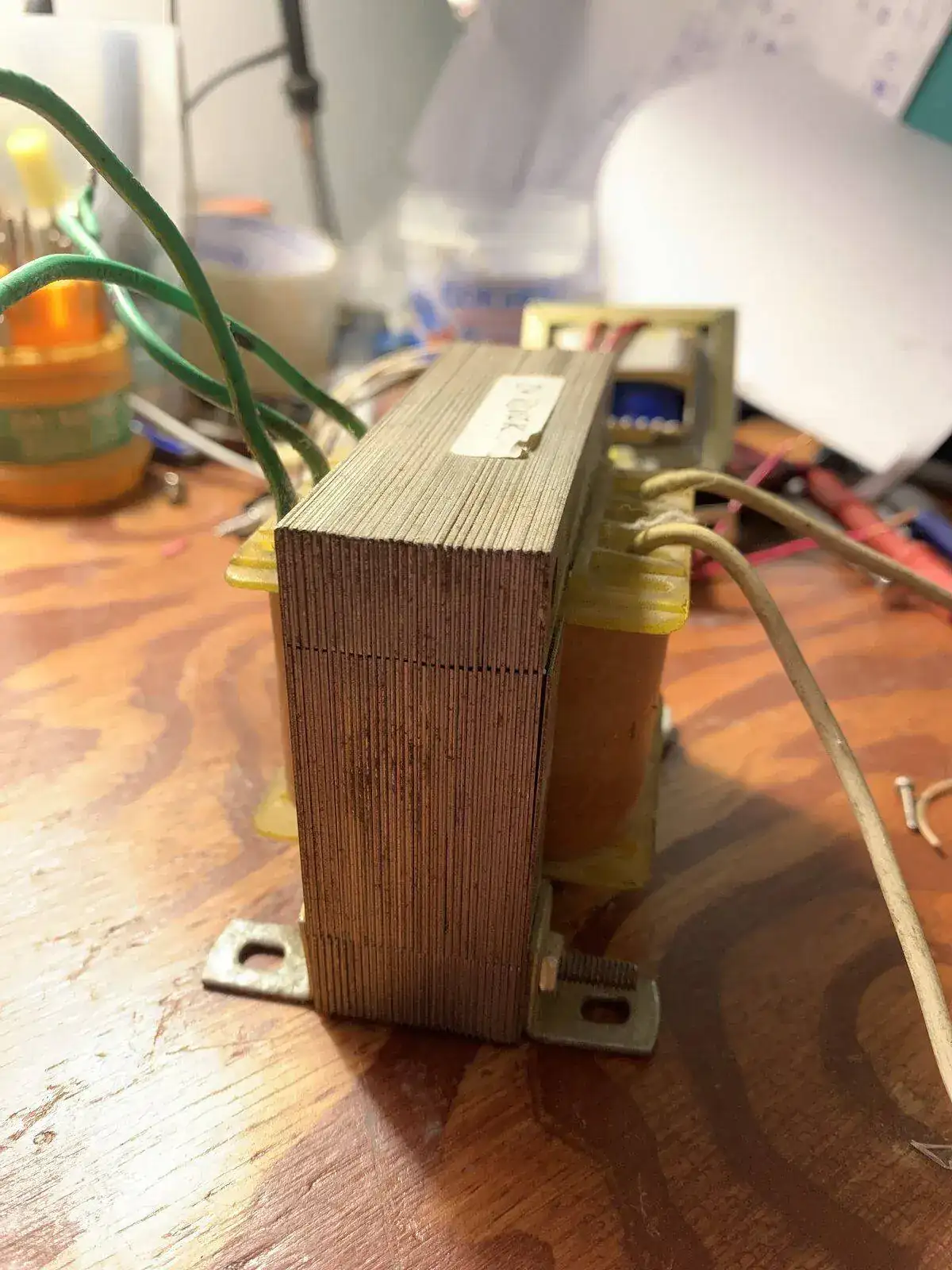

Como pueden ver esa es la armadura metálica la vual tenemos que retirar para lugo retirar el devanado del secundario y quedarnos solamente con el devanado primario el que va a 220 v

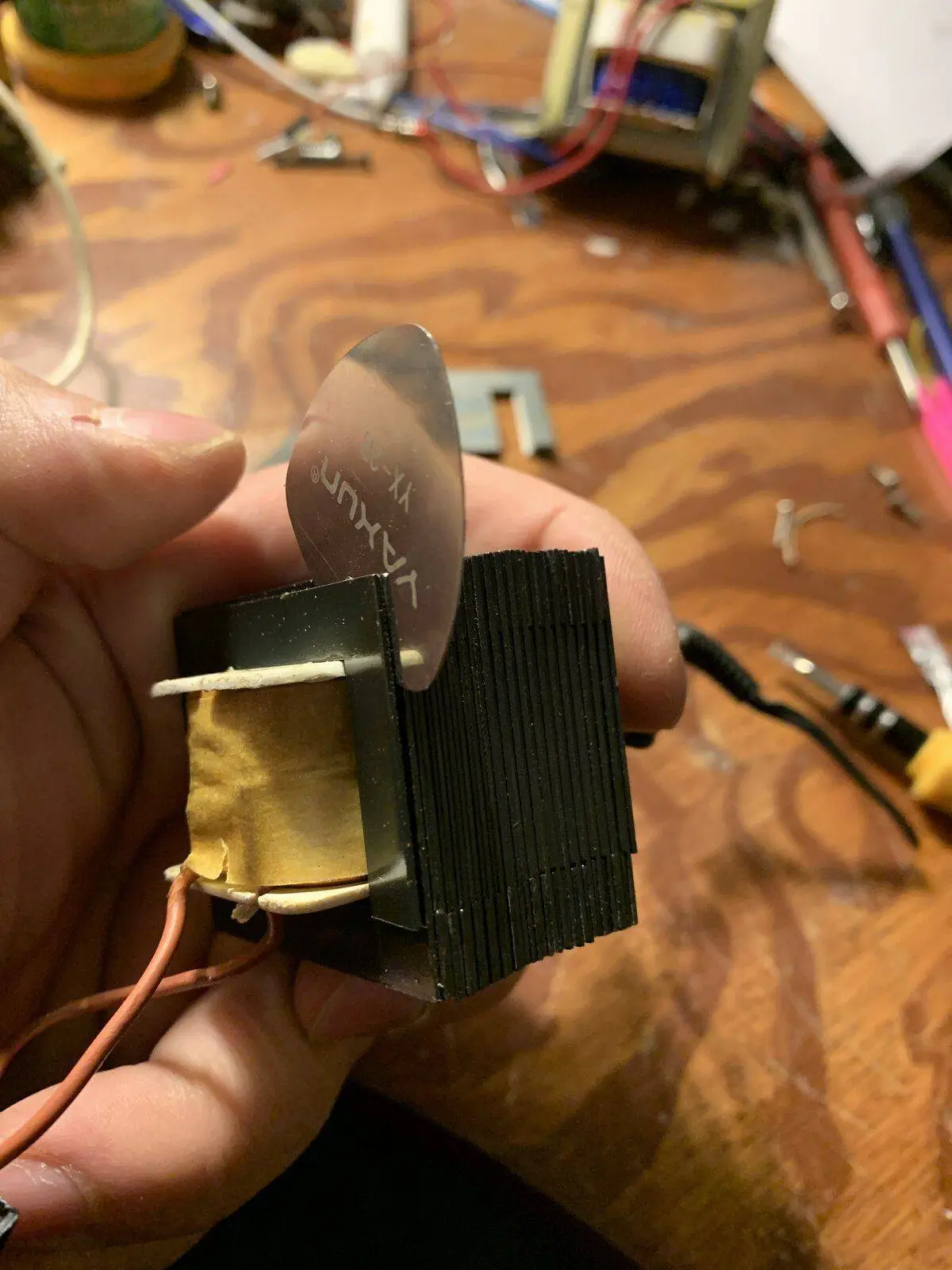

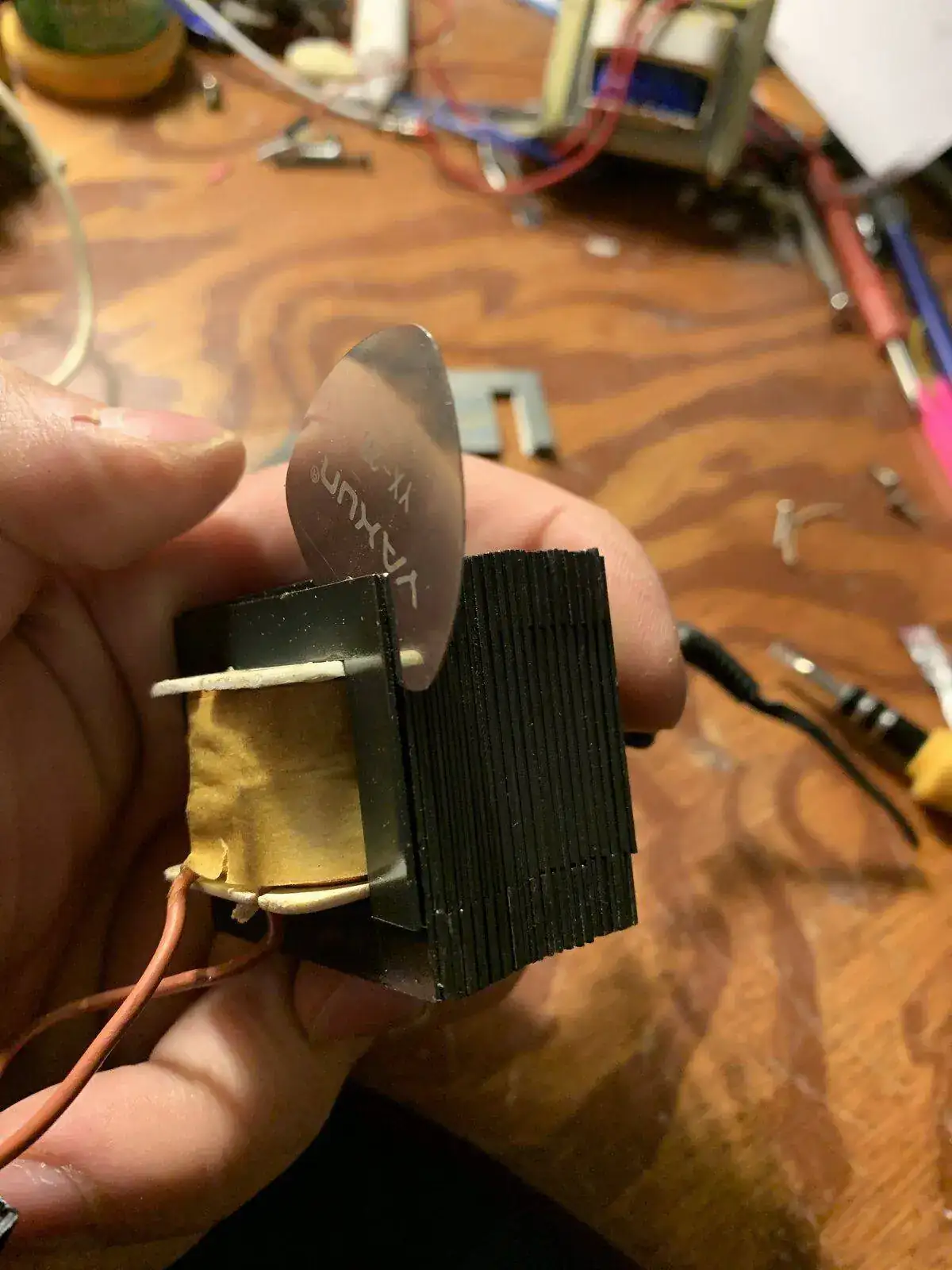

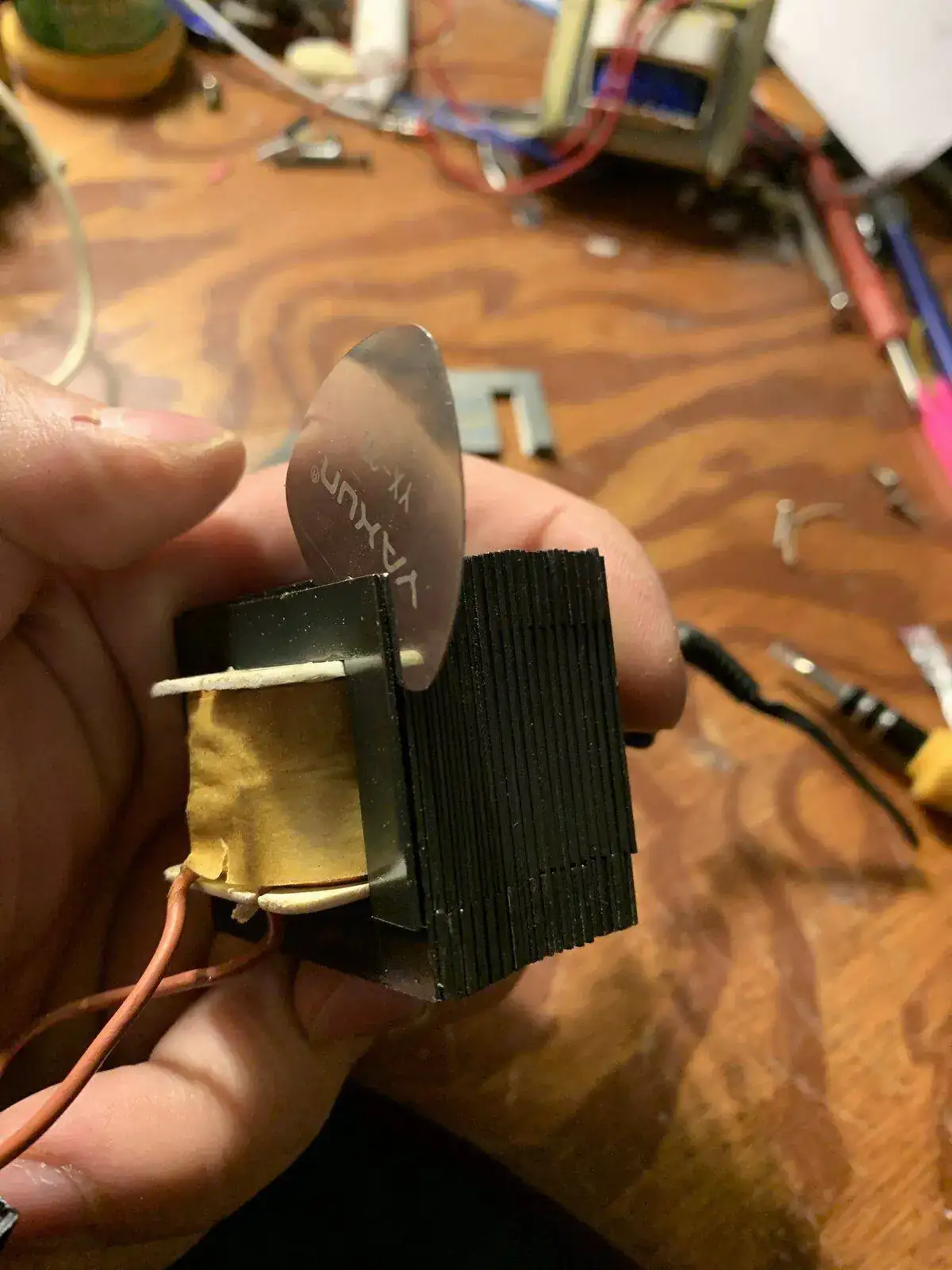

para desarmarlo con una pua metalica o un cutter van a ir separando las laminas se van a encontrar lugo con laminas mas pequeñas horizontales
como esa que se ve al lado de mi dedo.
Las van a ir retirando y luego van a empujar por dentro de las bobinas la parte unterna de las laminas en forma de E que van a estar enfrentadas . Una vez que retiraron todas levantan la cinta protectora y desenrollan el devanado secundario. Por que es importante removerlo ? Sencillamente porque puede entrar en corto y destruir el transformador si lo retiramos nos evitamos ese peligro ya que n tiene ningún uso para el fin que vamos a darle nosotros

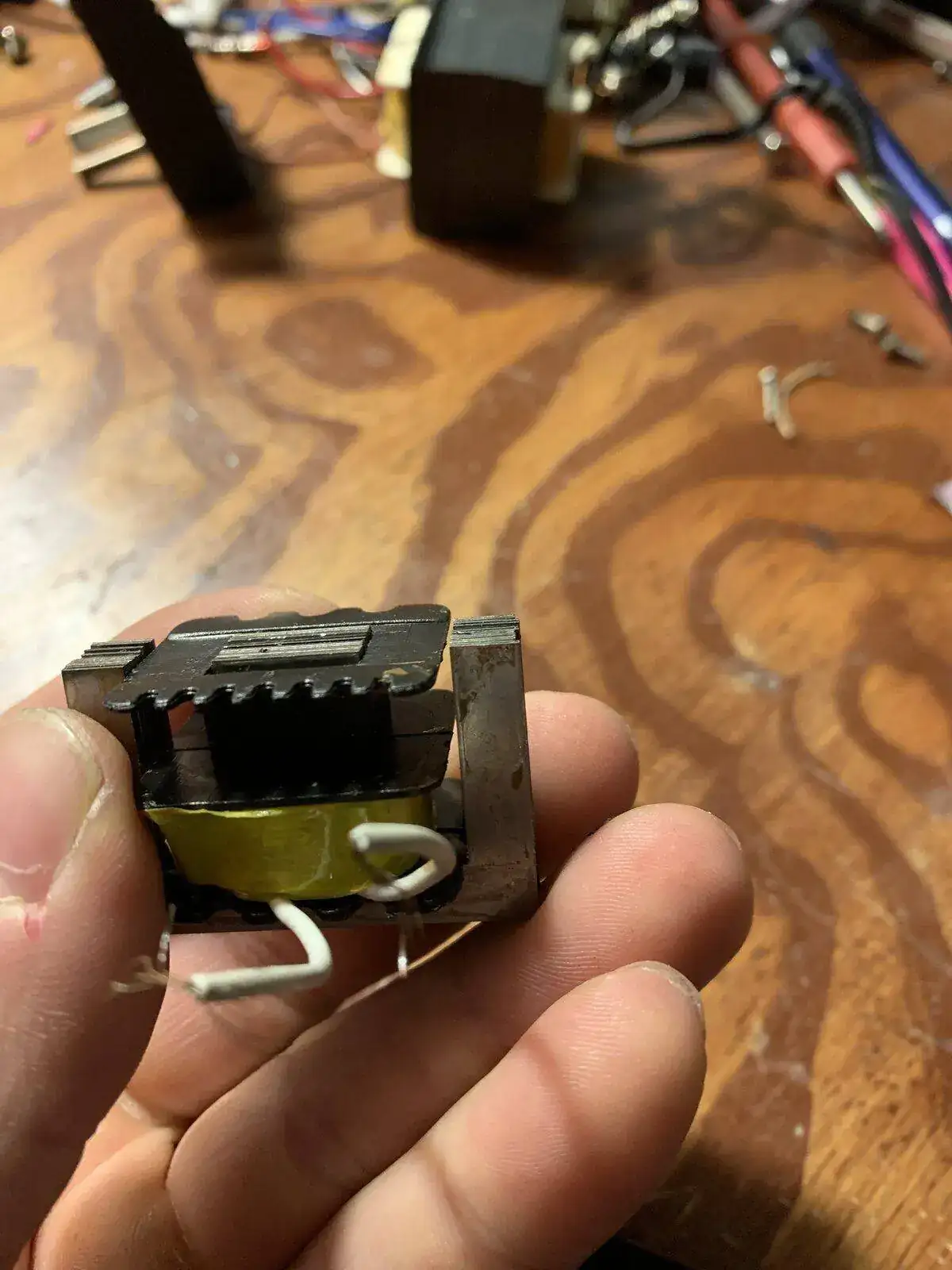

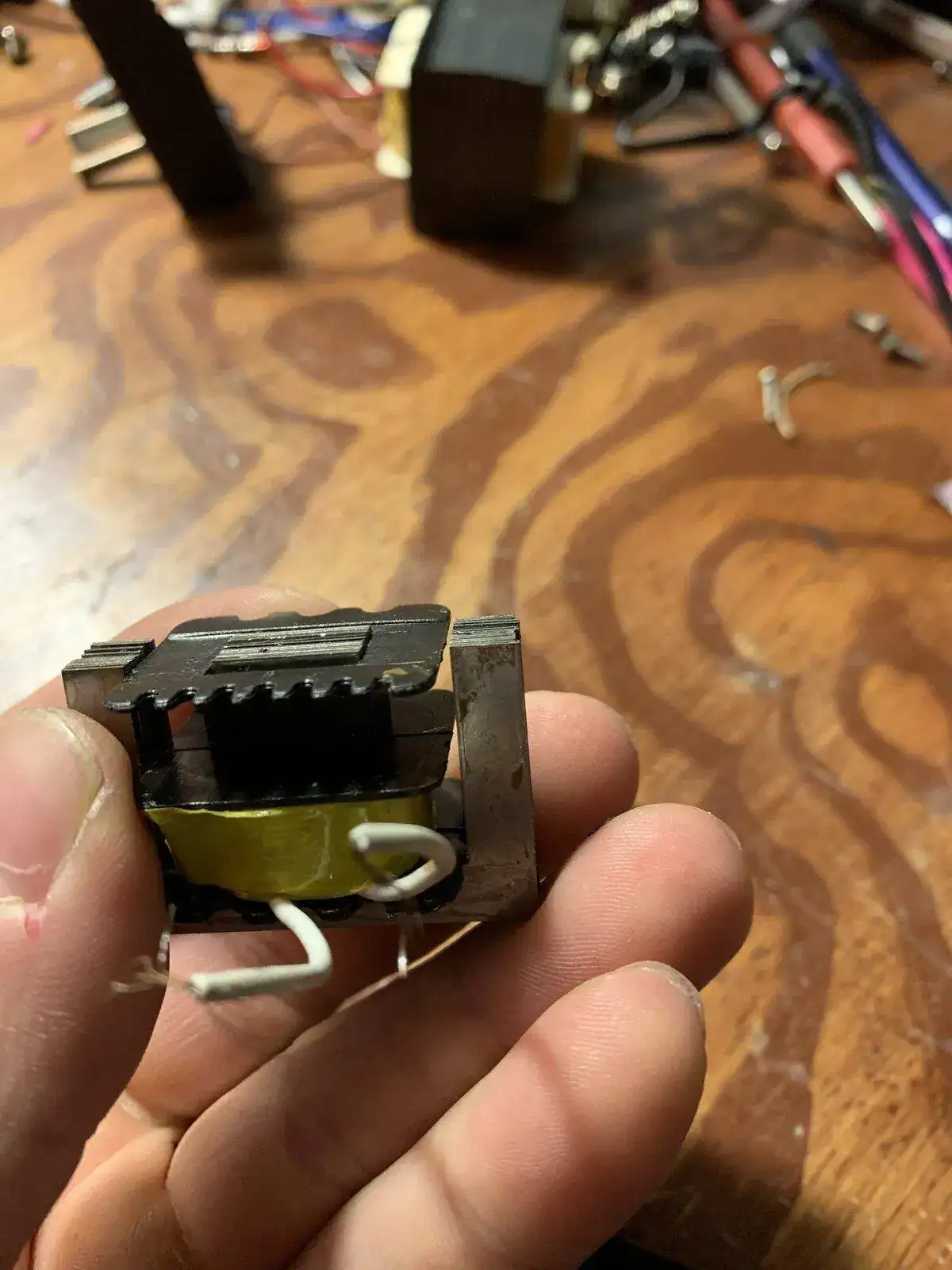

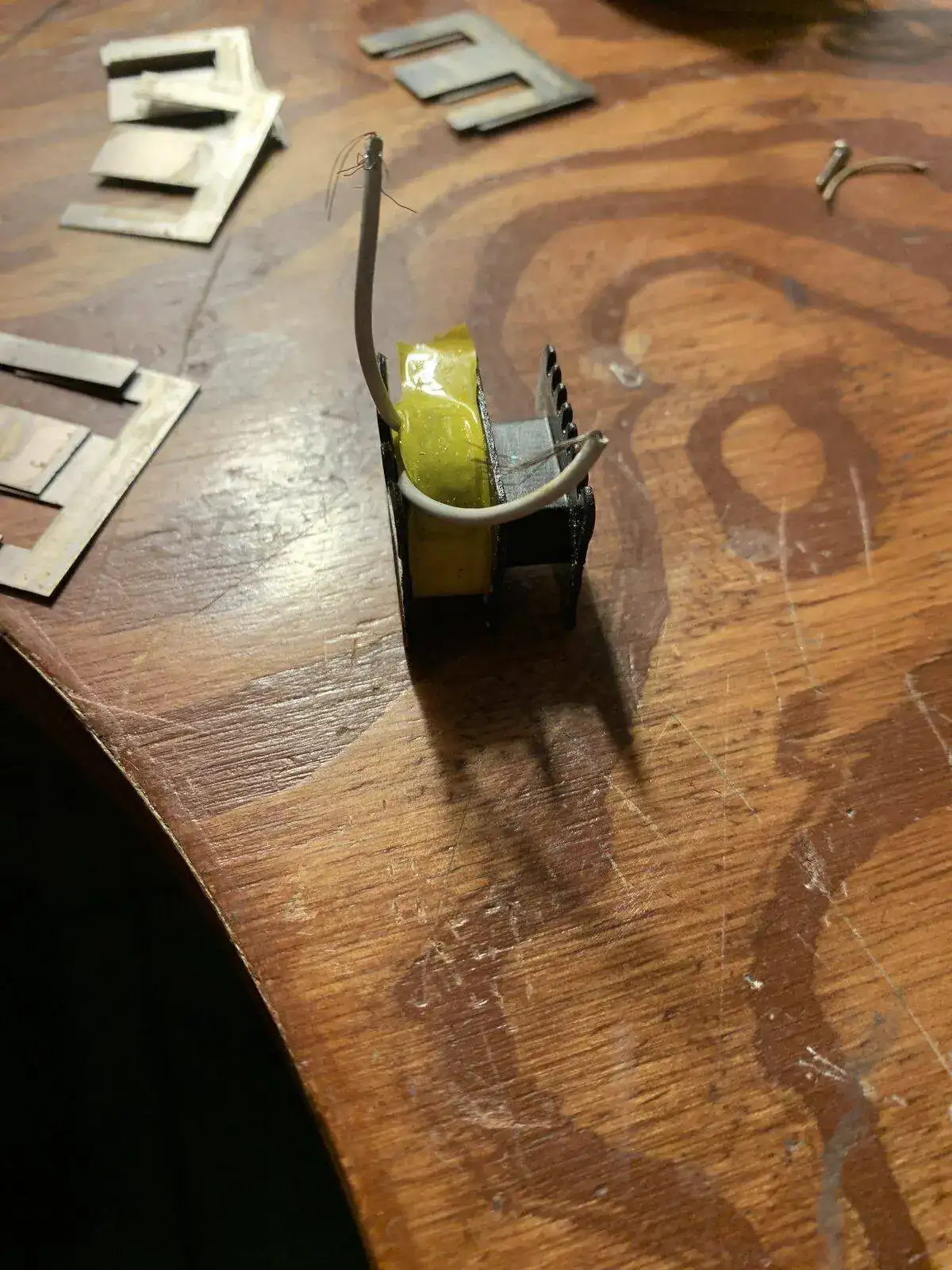

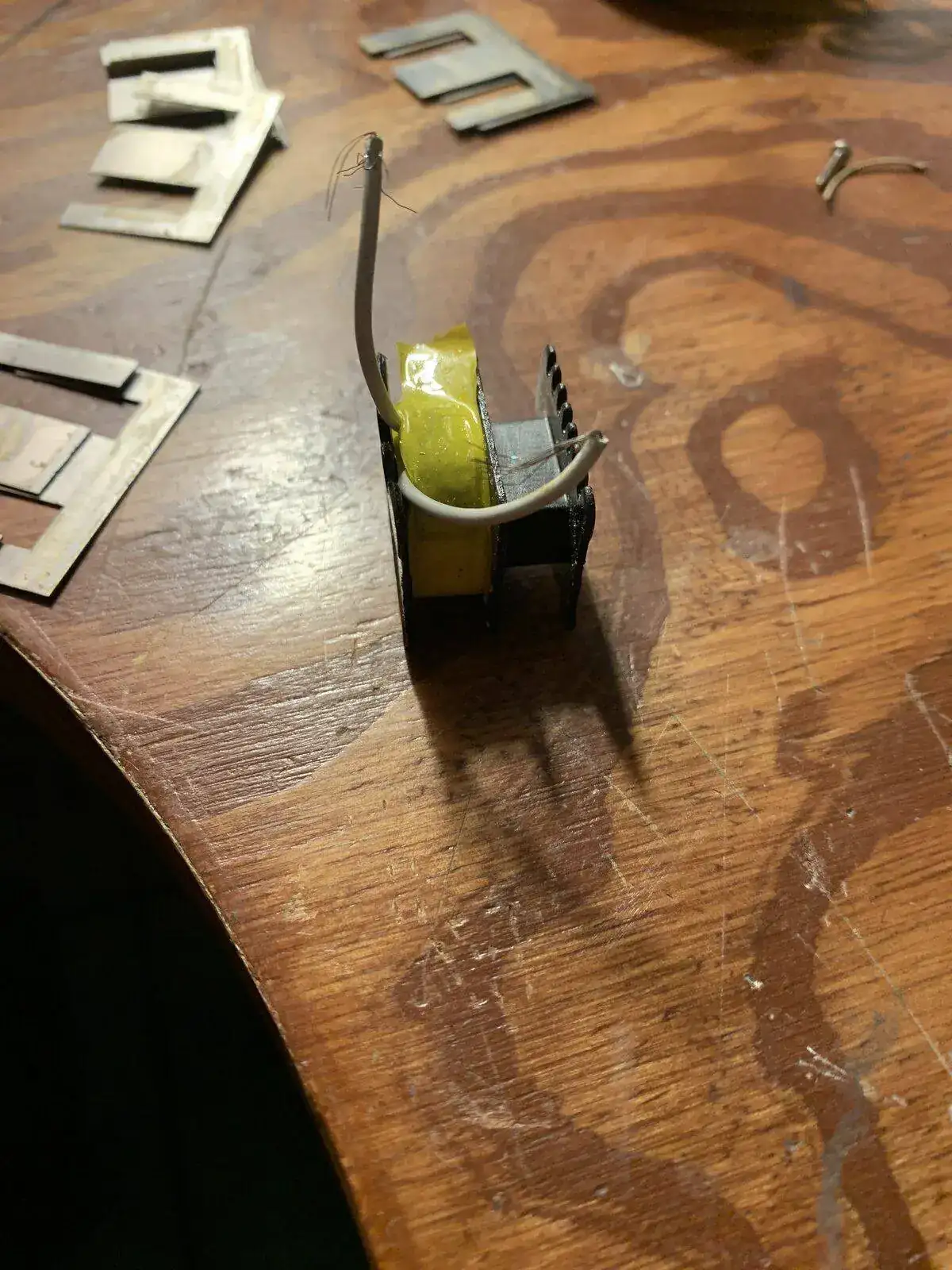

asi les tiene que quedar el devanado.

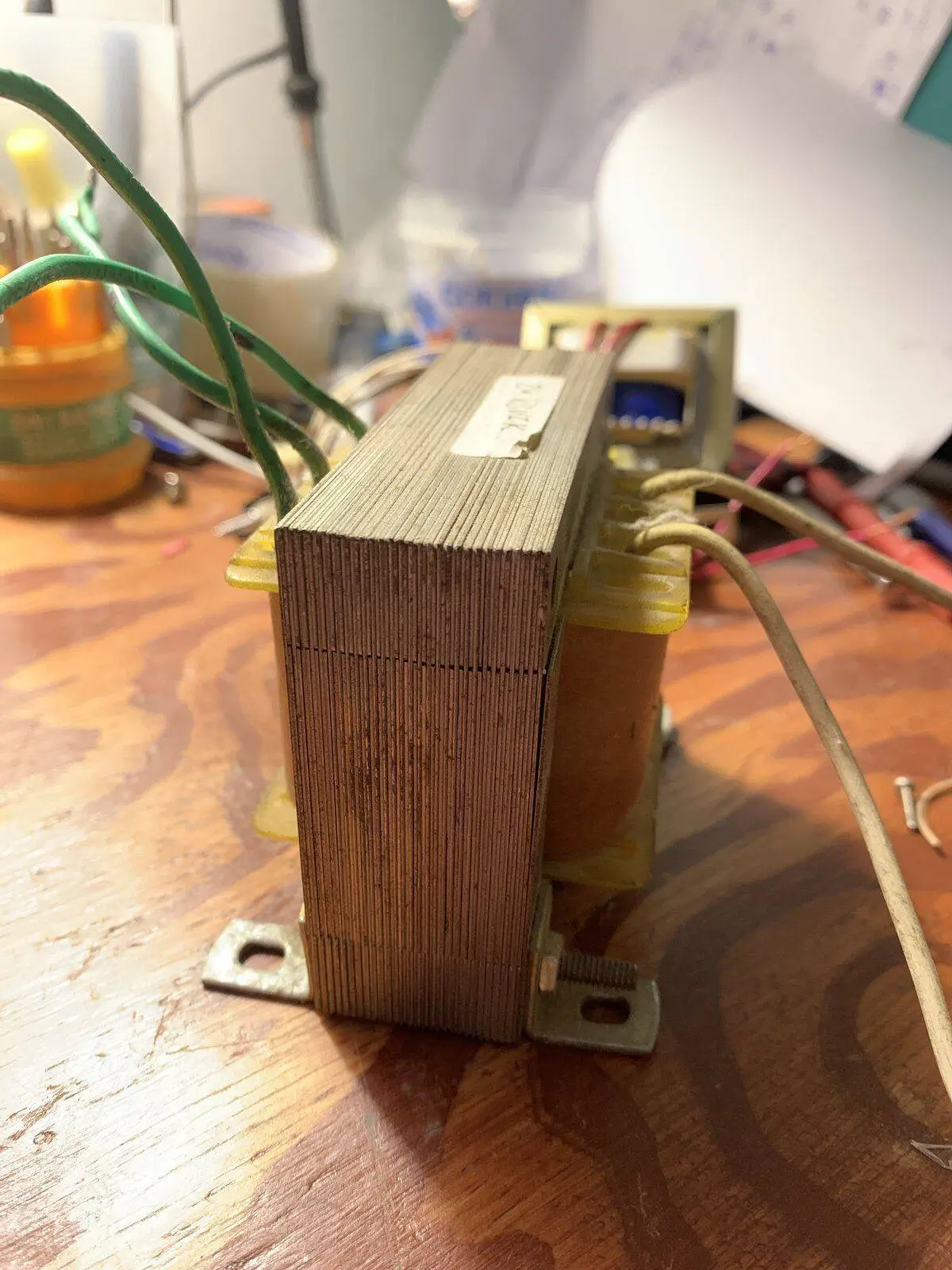

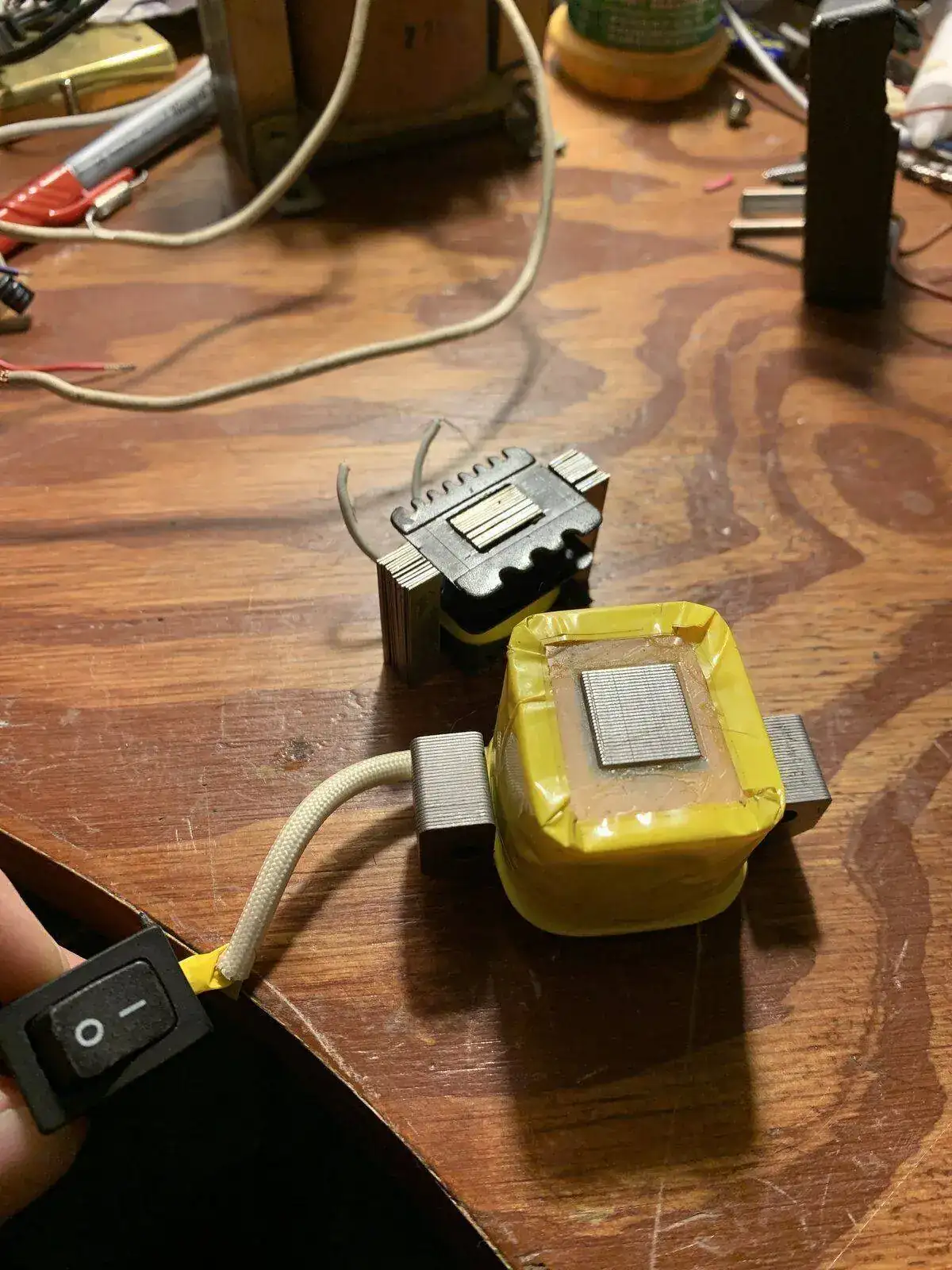

Ahora hay que volver a colocar las laminas pero esta vez vamos a colocwrlas todas eb la misma dirección dando como resultado la imagen siguiente
muy bien ya tenemos el corazón de nuestro desmagnetizador solo queda intercalar un switch entre uno de los cables y la alimentación y listo lo colocamos debtro de una caja bien presentado ( cosas que tengo que ir a comprar mañana porque no las tengo a mano ahora)
El reloj debe colocarse sobre la parte que ha quedado sin armadura seria enfrenda a la E que hace el nucleo. Una vez conectado a la alimentación producirá ese flujo cambiante que desmagnetizará lo que coloquemos arriba.
El modo de uso es el mismo que los comprados jaja.

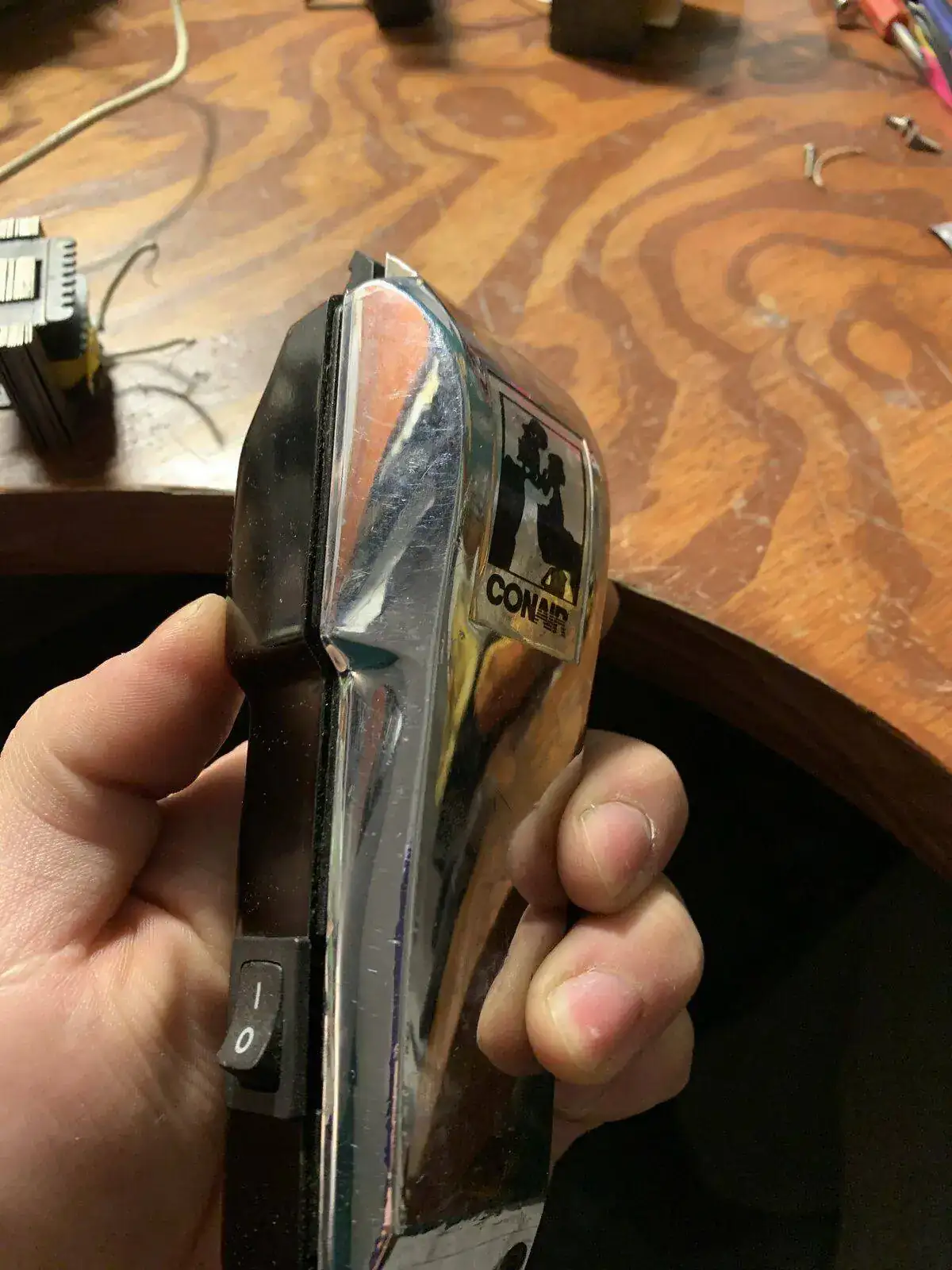

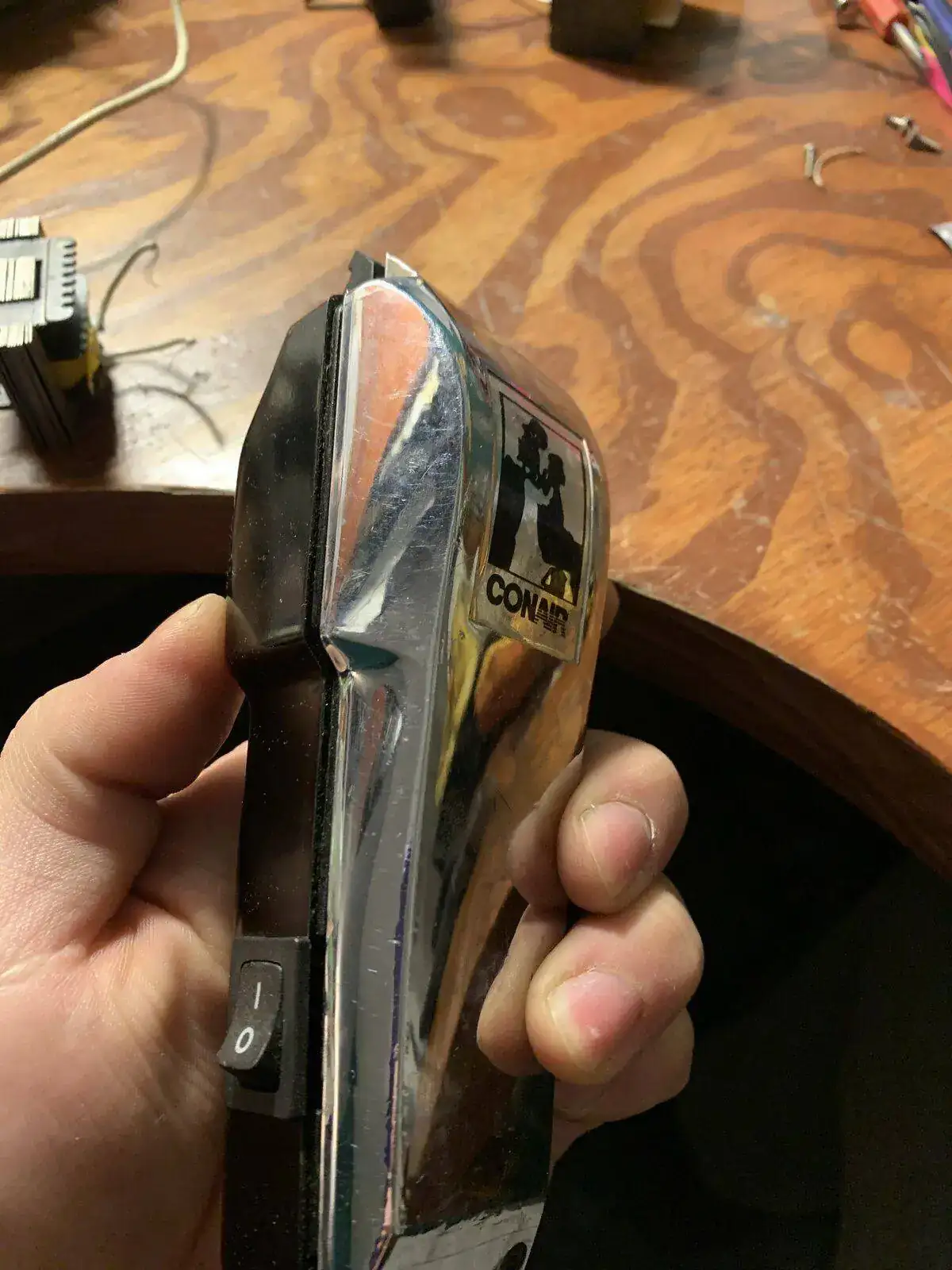

Ah un mega hack si consiguen o encuentrar una maquina fe cortar el pelo estilo profesional esas bien grandotas y pesadas
como estas

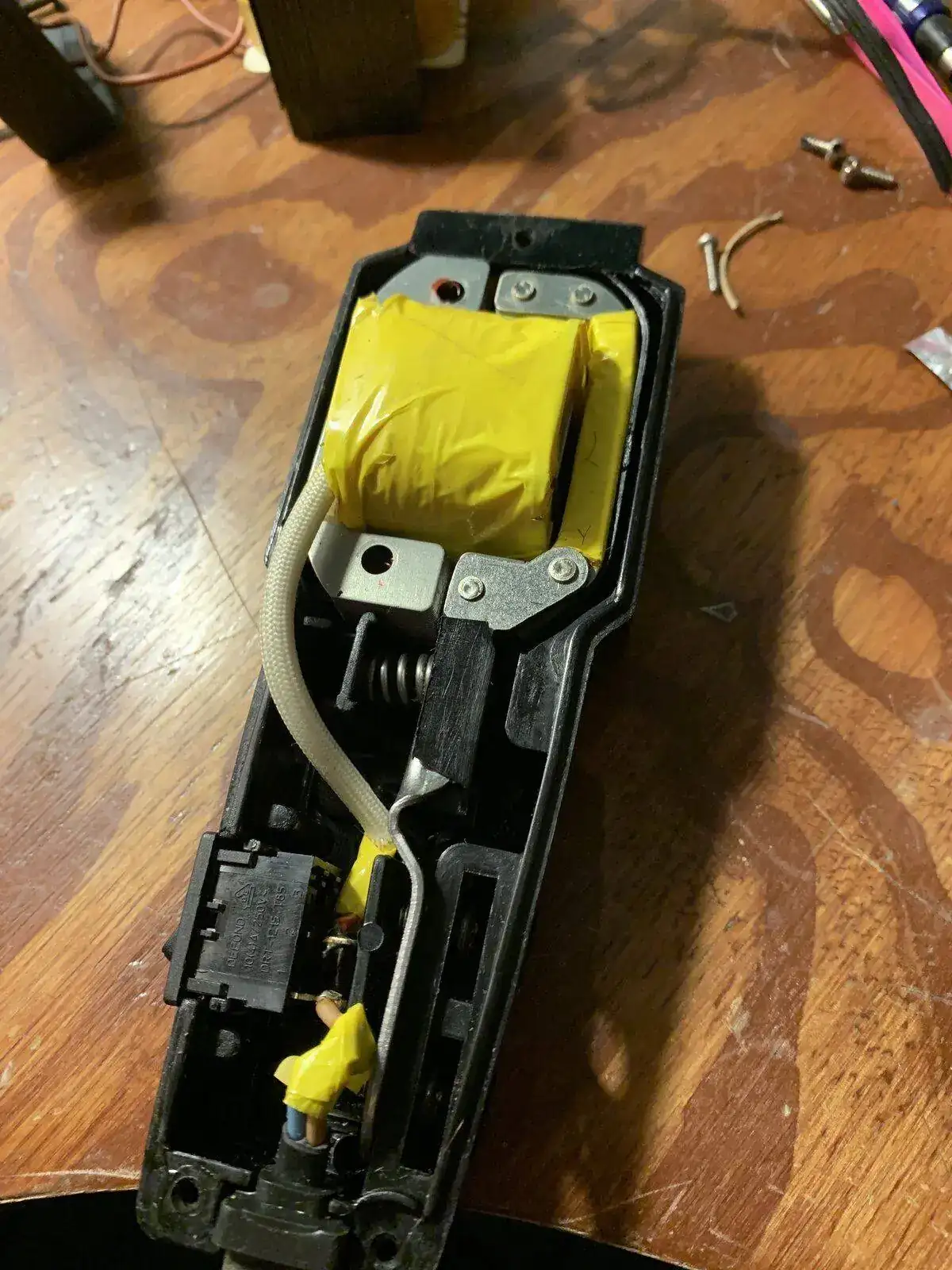

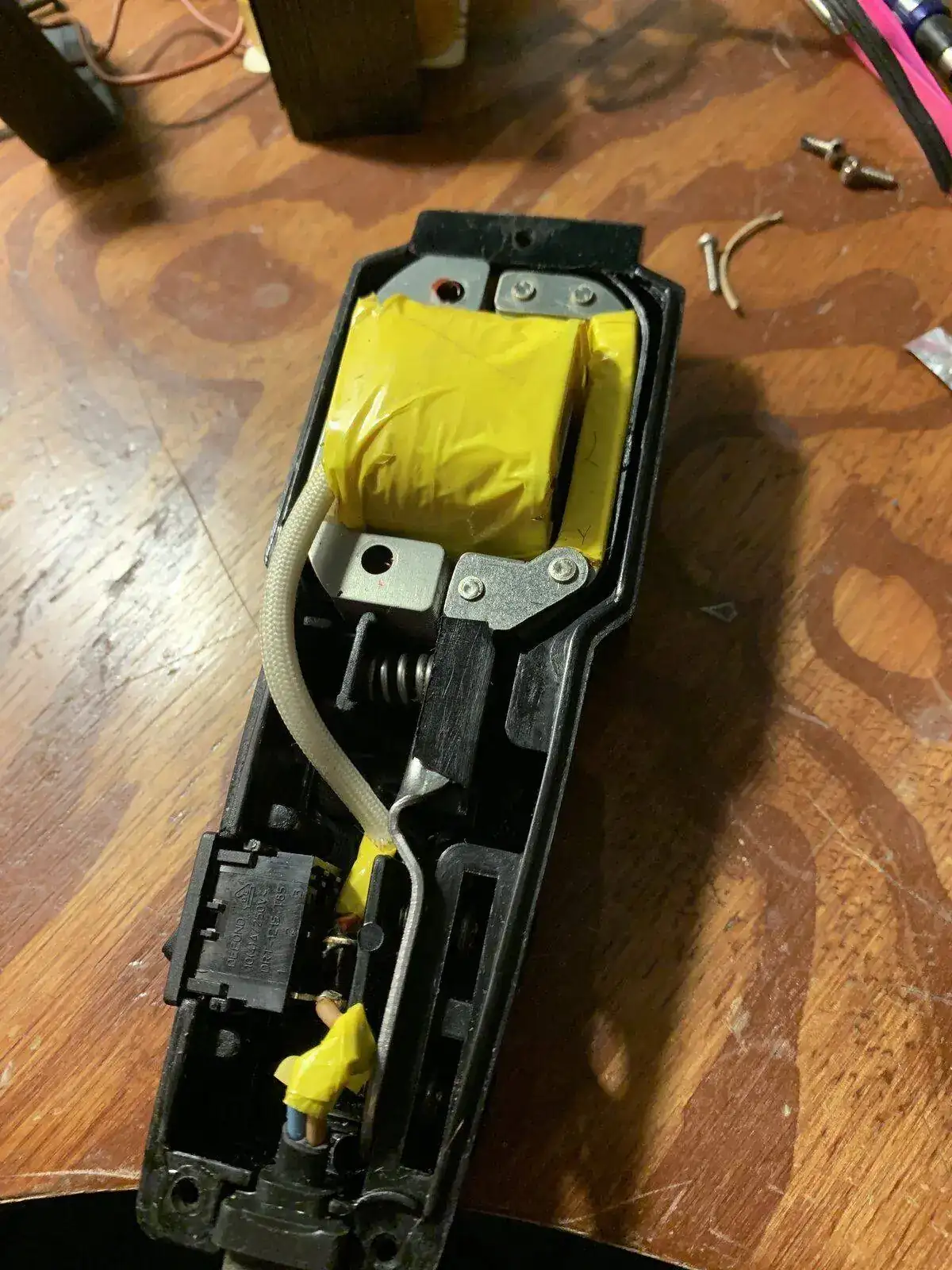

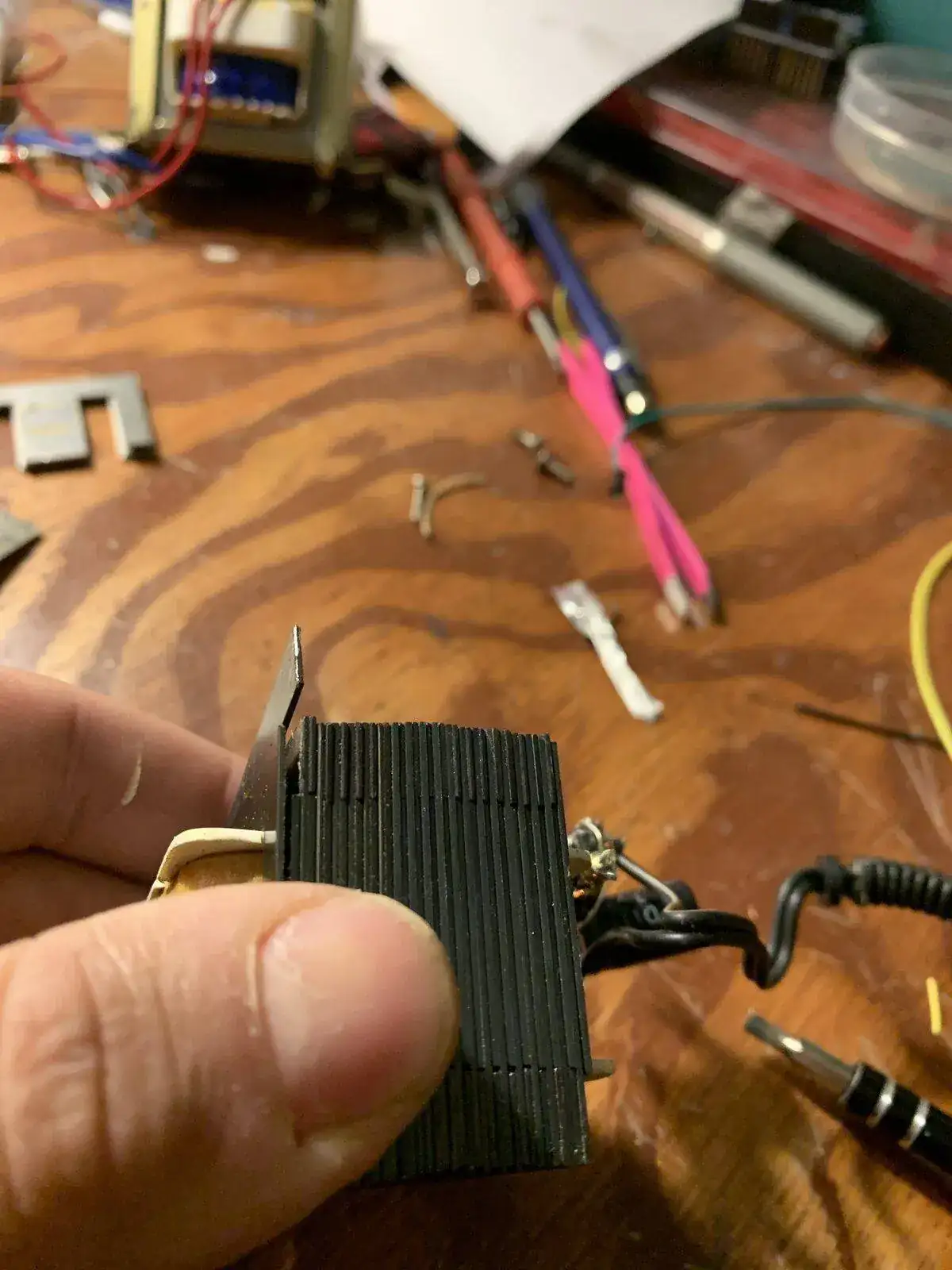

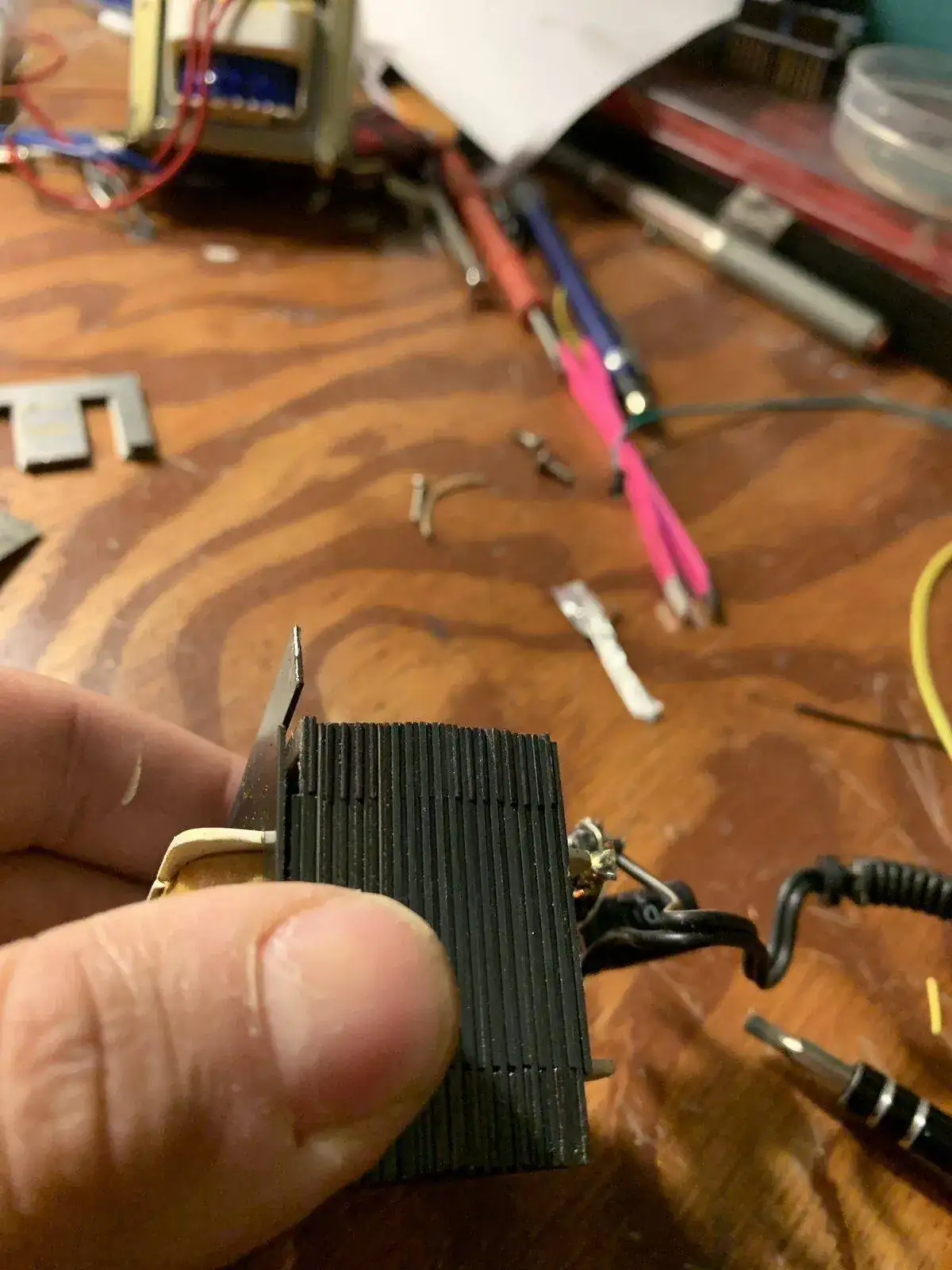

se van a encontrar adentro con esto si retirarn todo el bobinado con la llavecita y el cable señores tienen un desmagnetizador totalmente funcional y sin soladar un cable. La consiguen una cajita y a divertirse
recuerden que esa cara que se ve apuntando hacia arriba es la que deben usar para desmagnetizar.
Espero les haya sido de ayuda. En breve subiré fotos del proyecto terminado.
Voy a intentar cambiar ese switch por un pulsador que es mas comodo y a colocarlw un indicador luminoso.
Abrazo a todos
