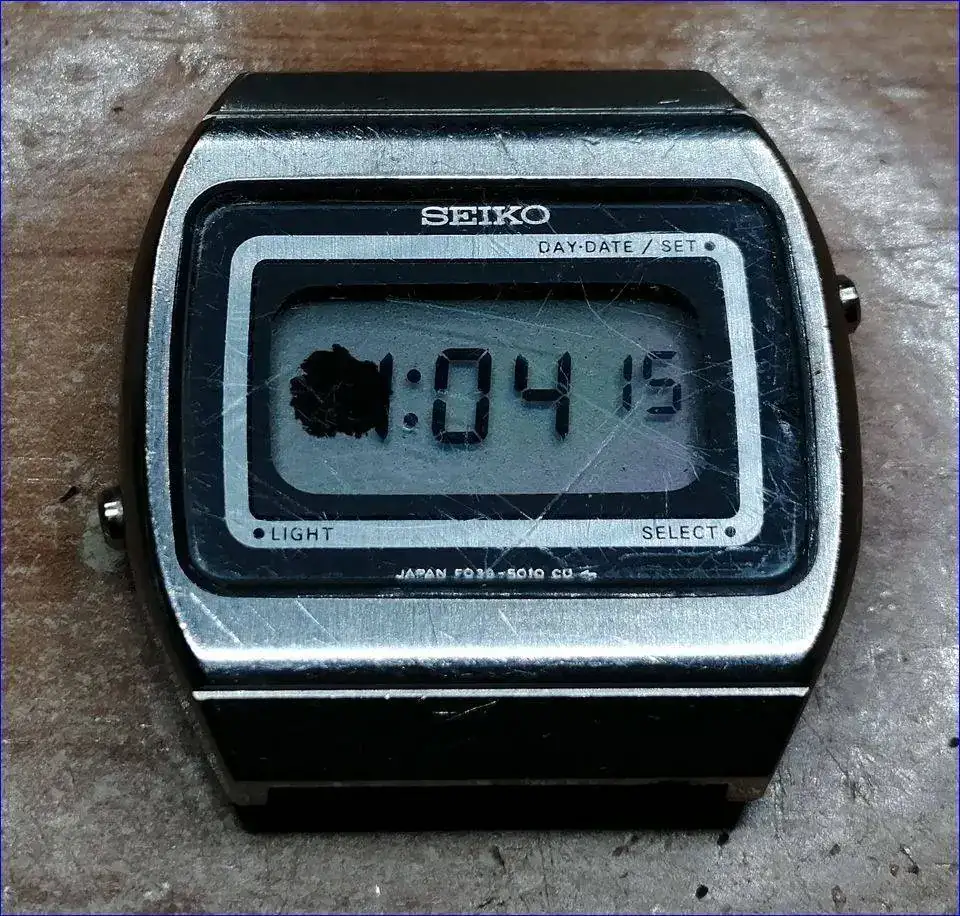

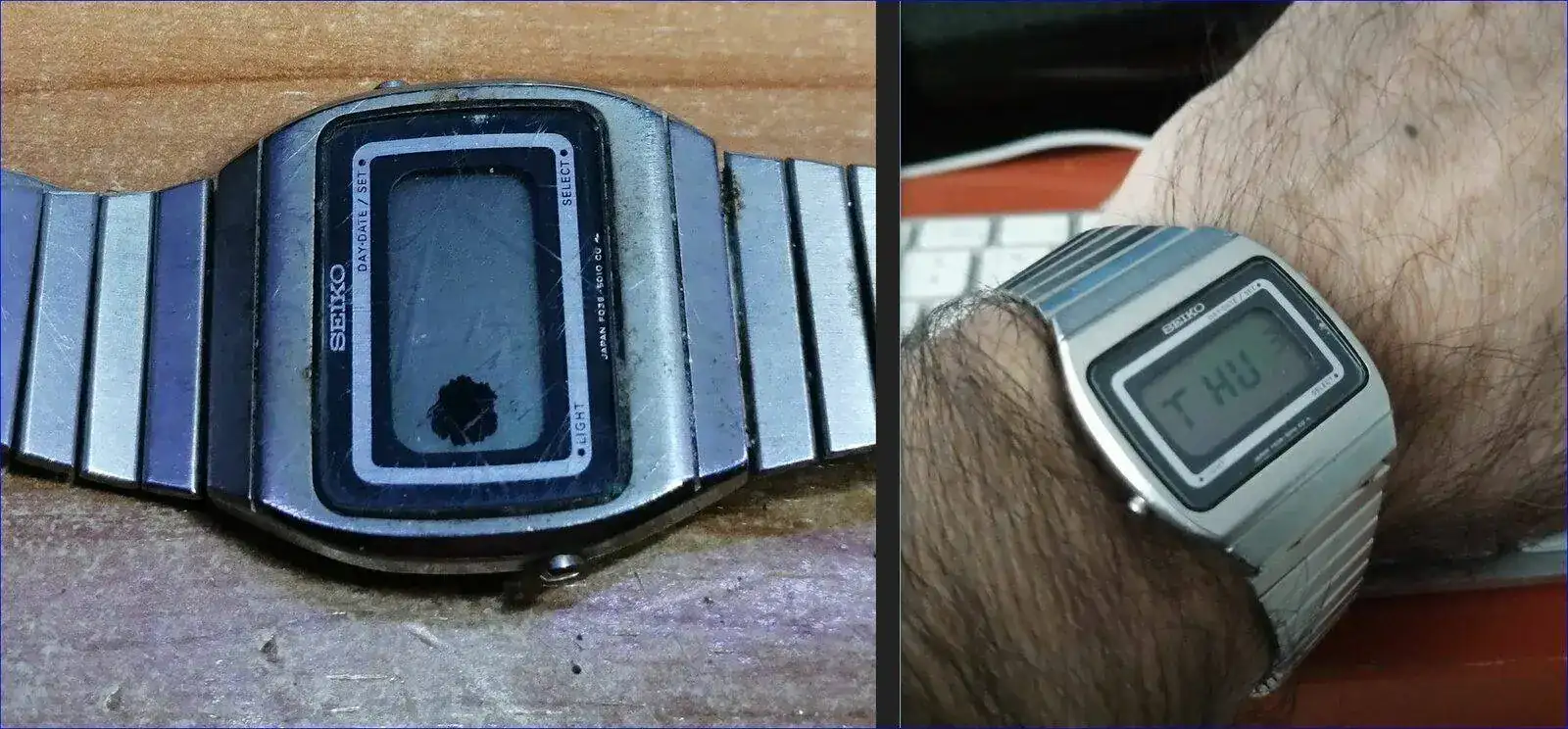

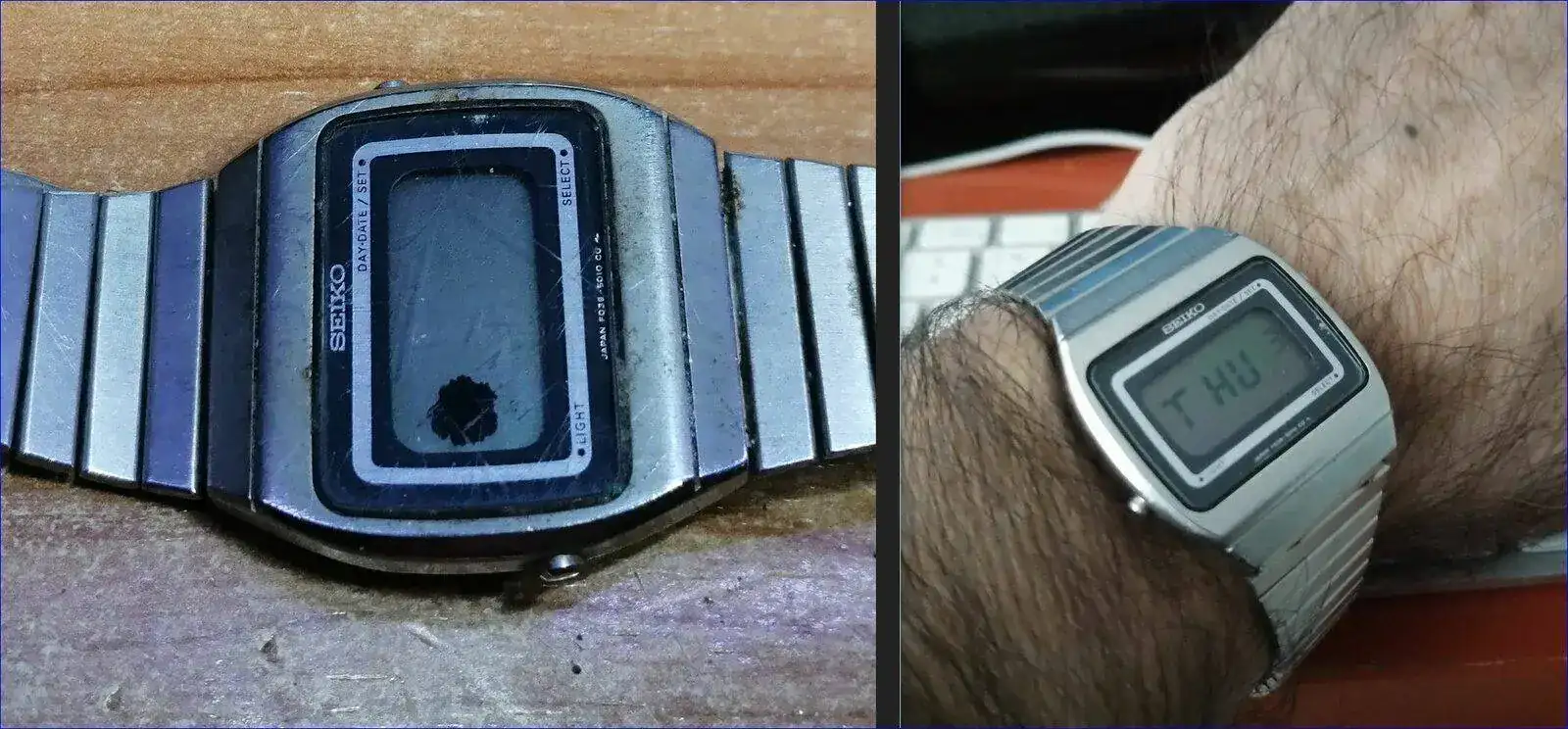

Me llegó este pobrecito en este estado
No funciona. Señales evidentes en de que la pila ha permanecido mucho tiempo y ha hecho de las suyas en la placa trasera del LCD. Seguramente tendrá algo más. A ver qué nos encontramos

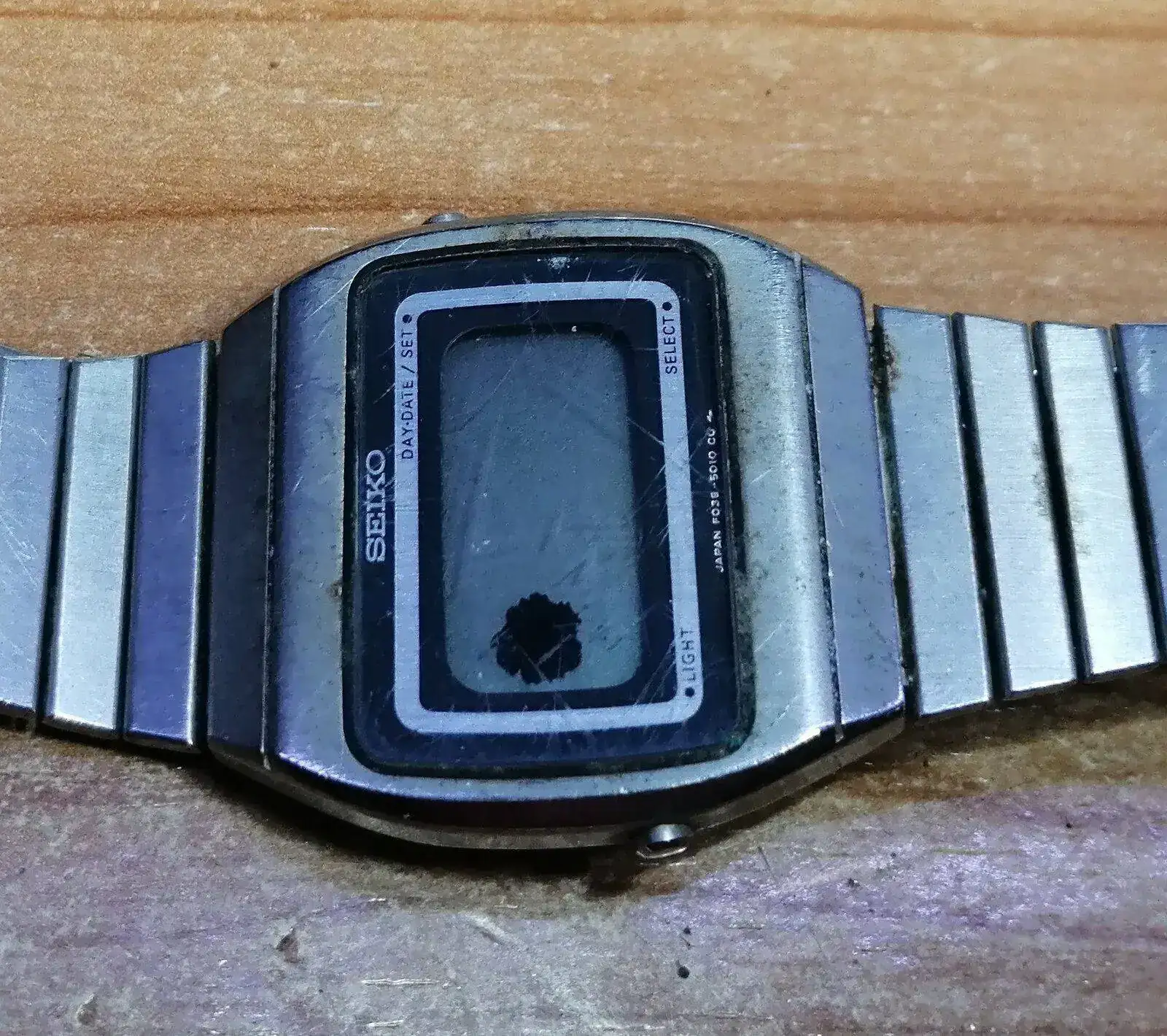

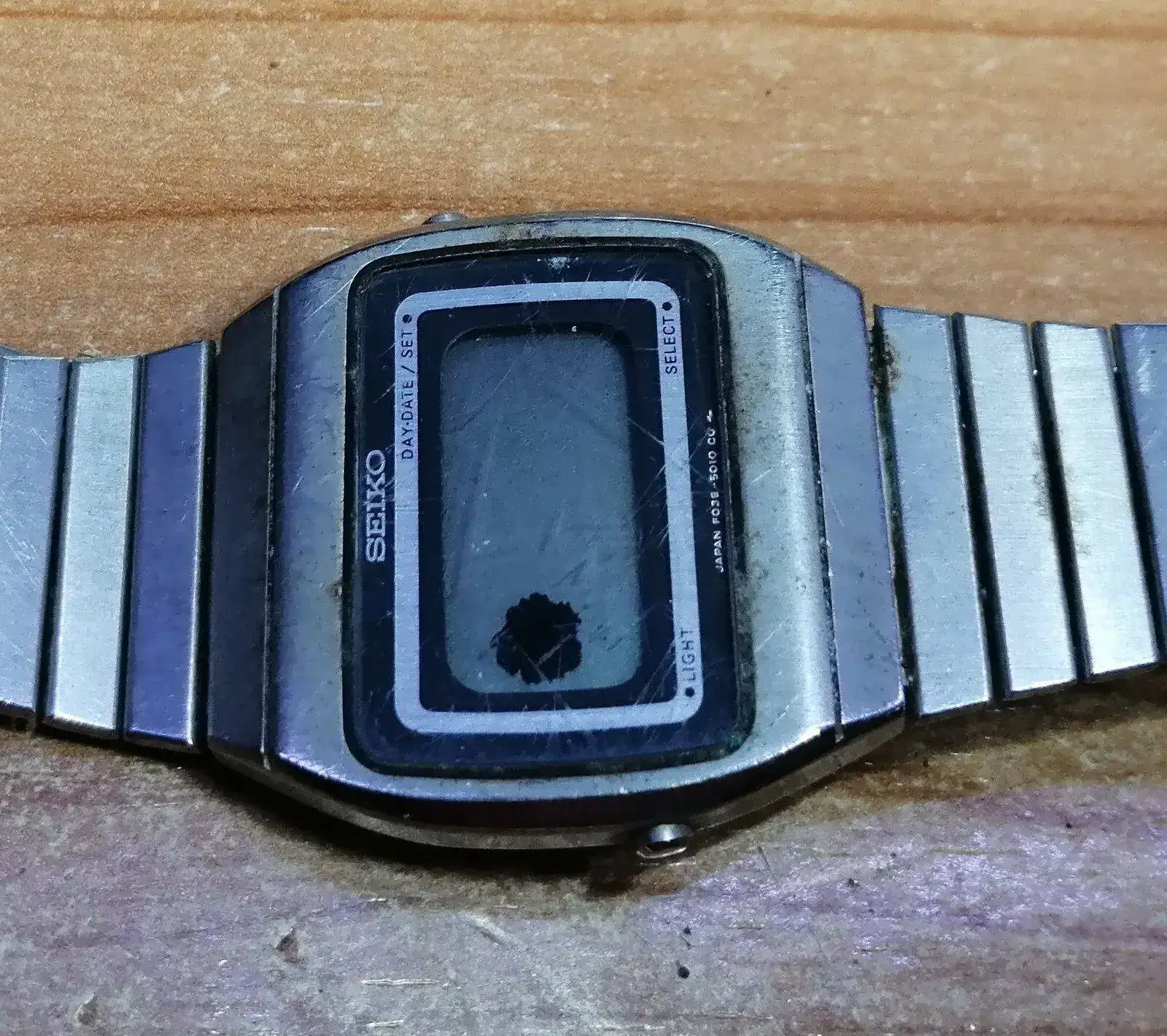

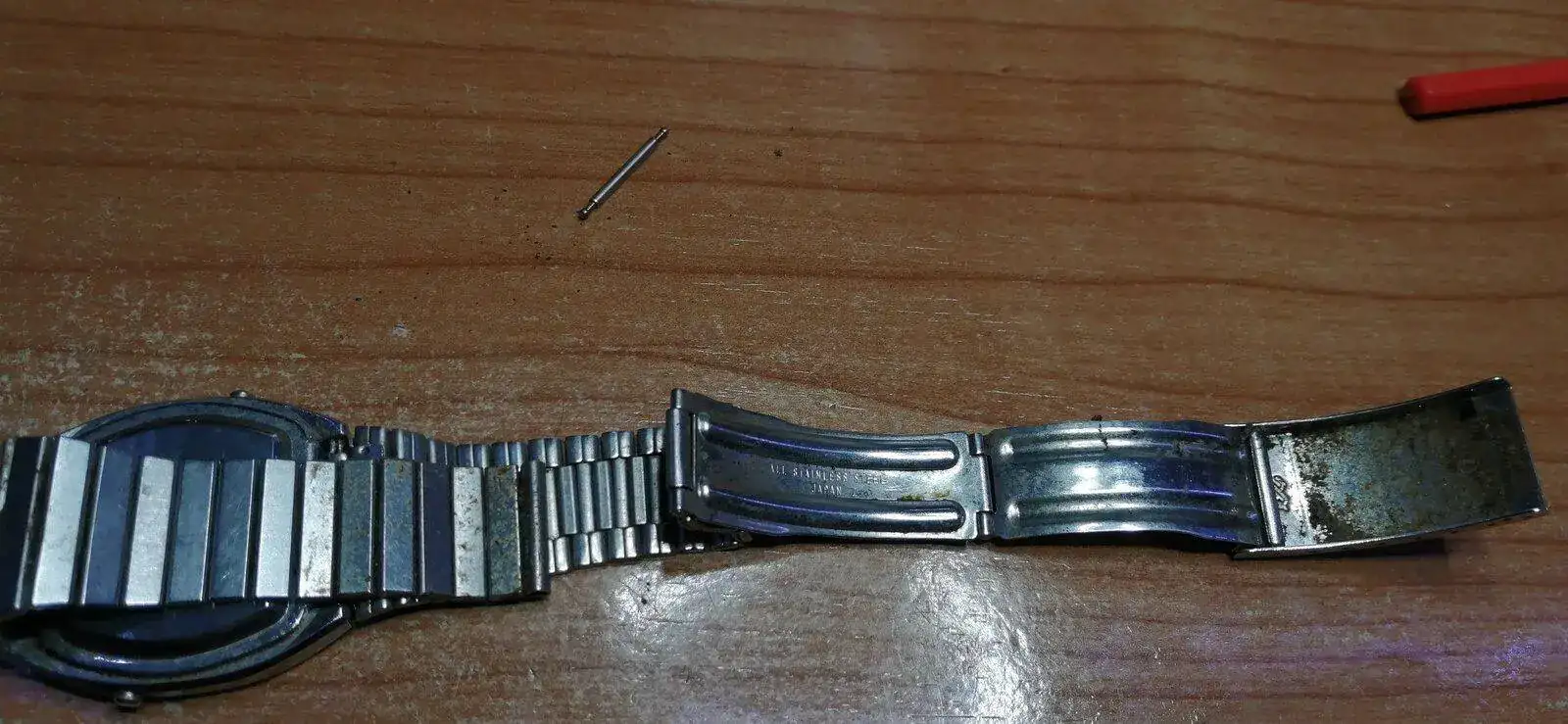

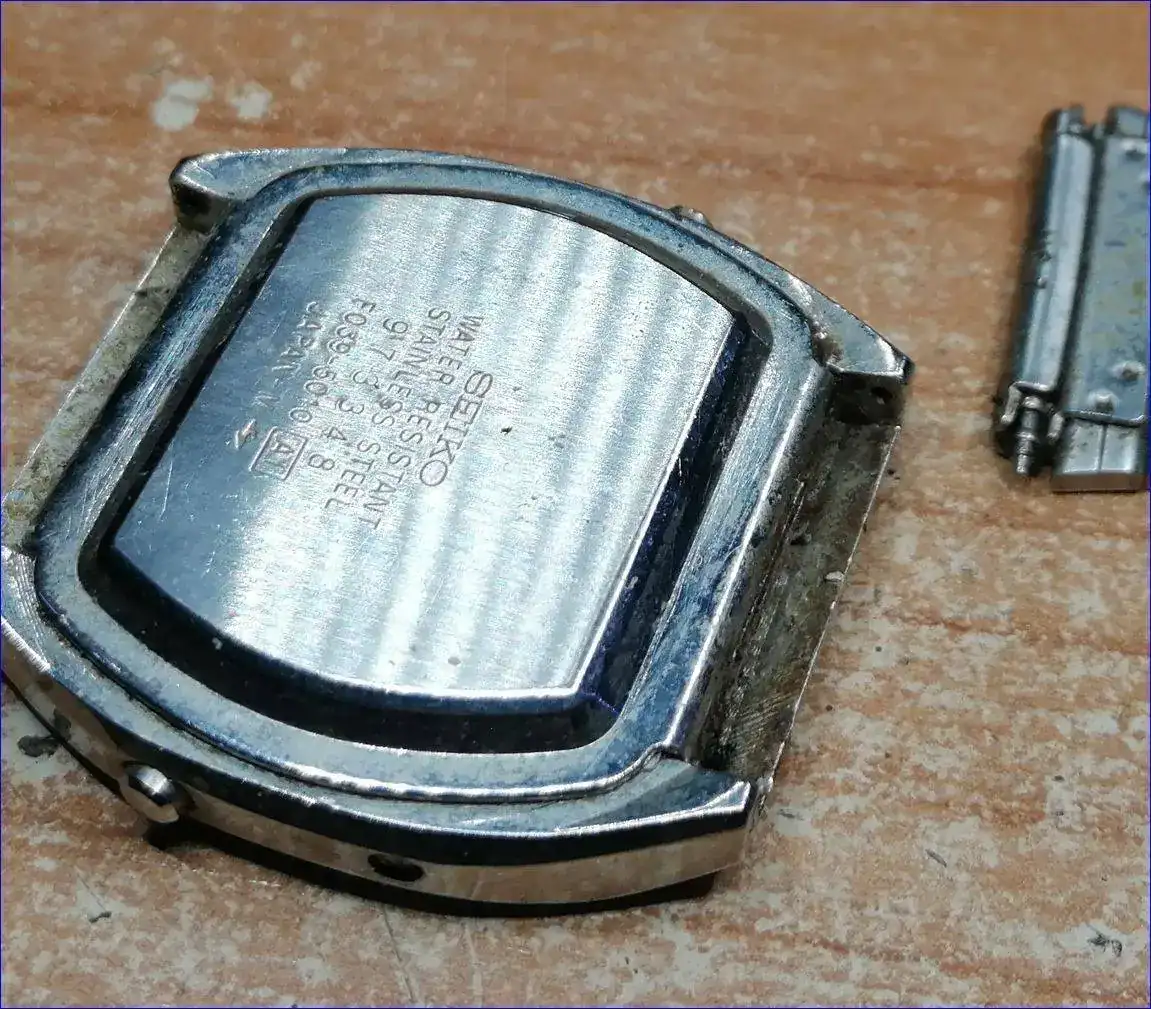

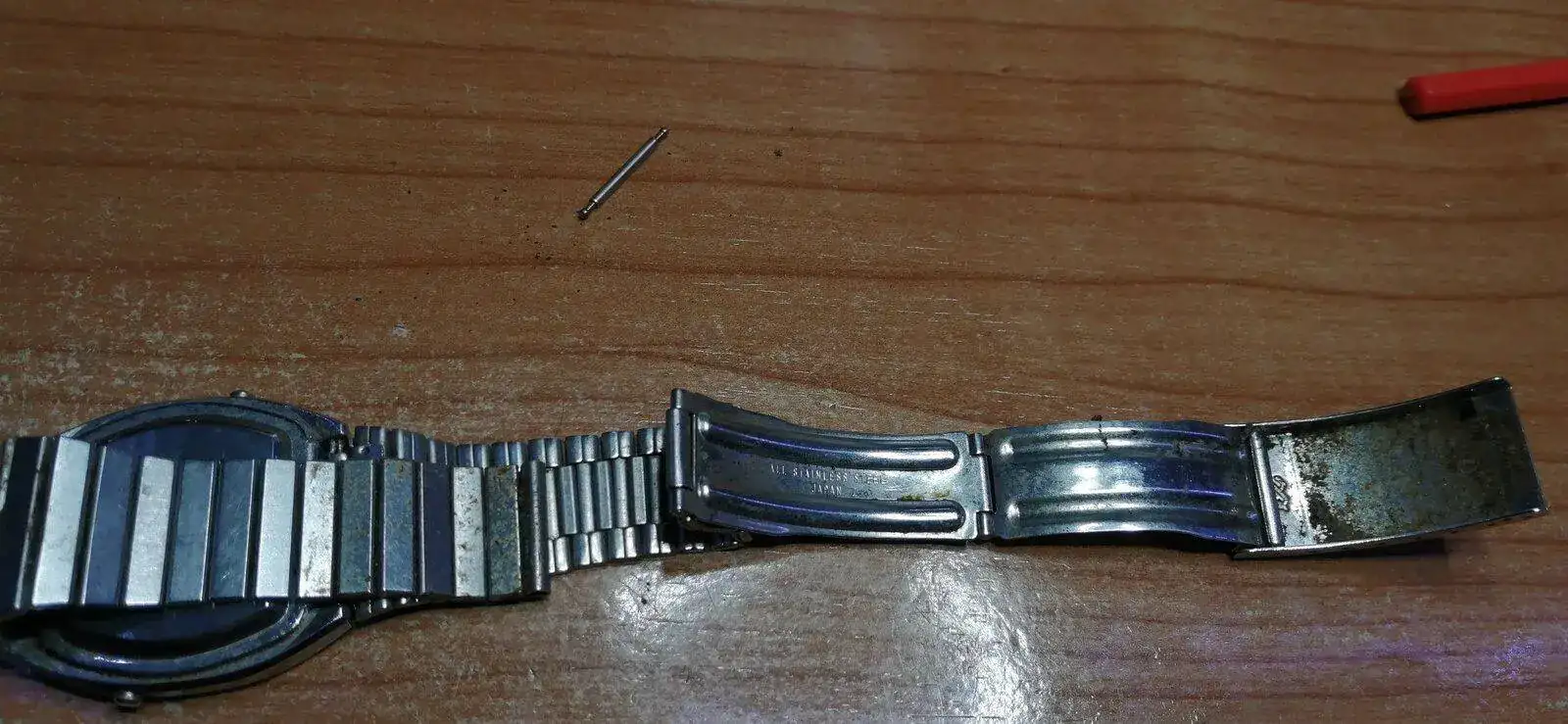

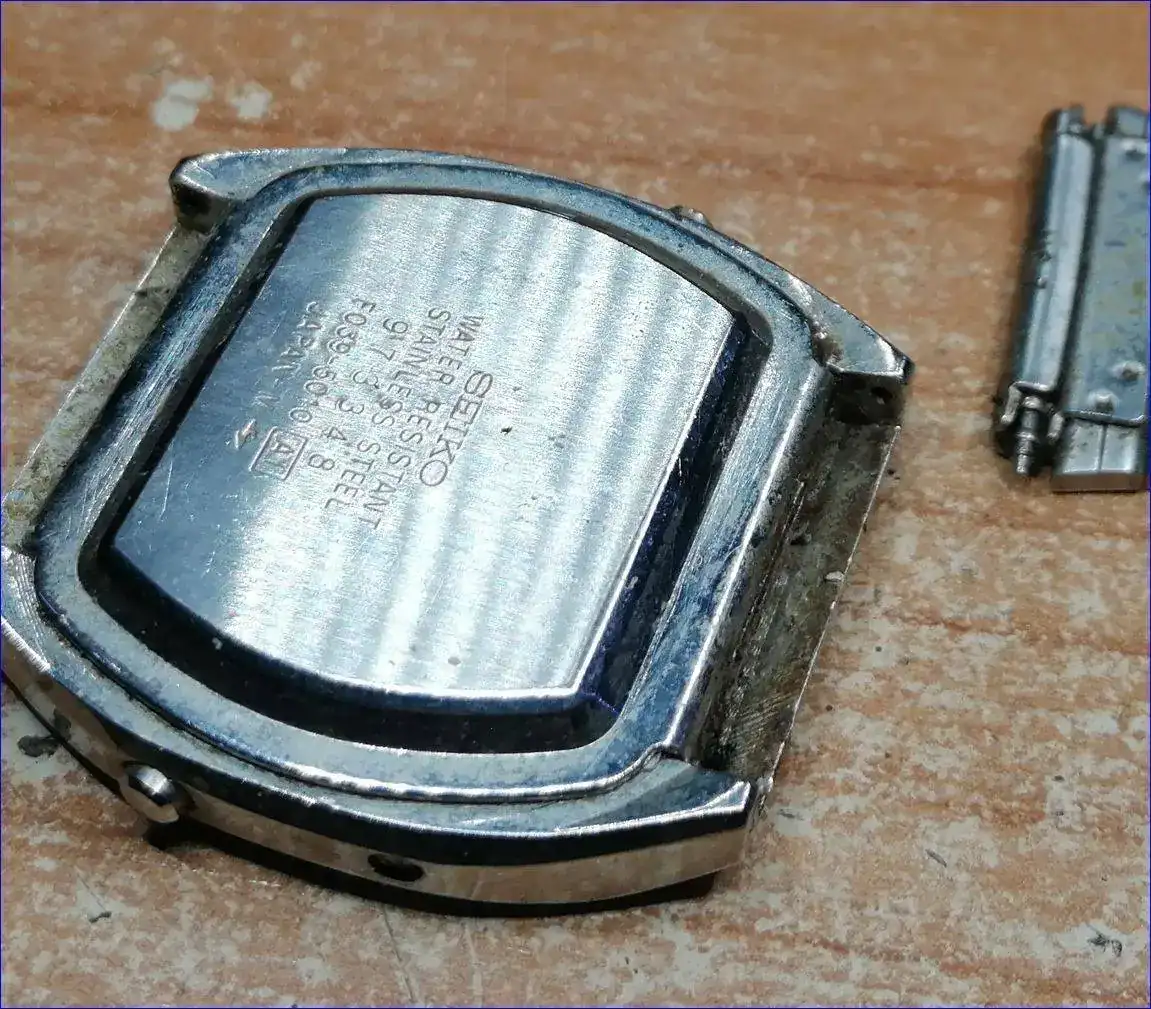

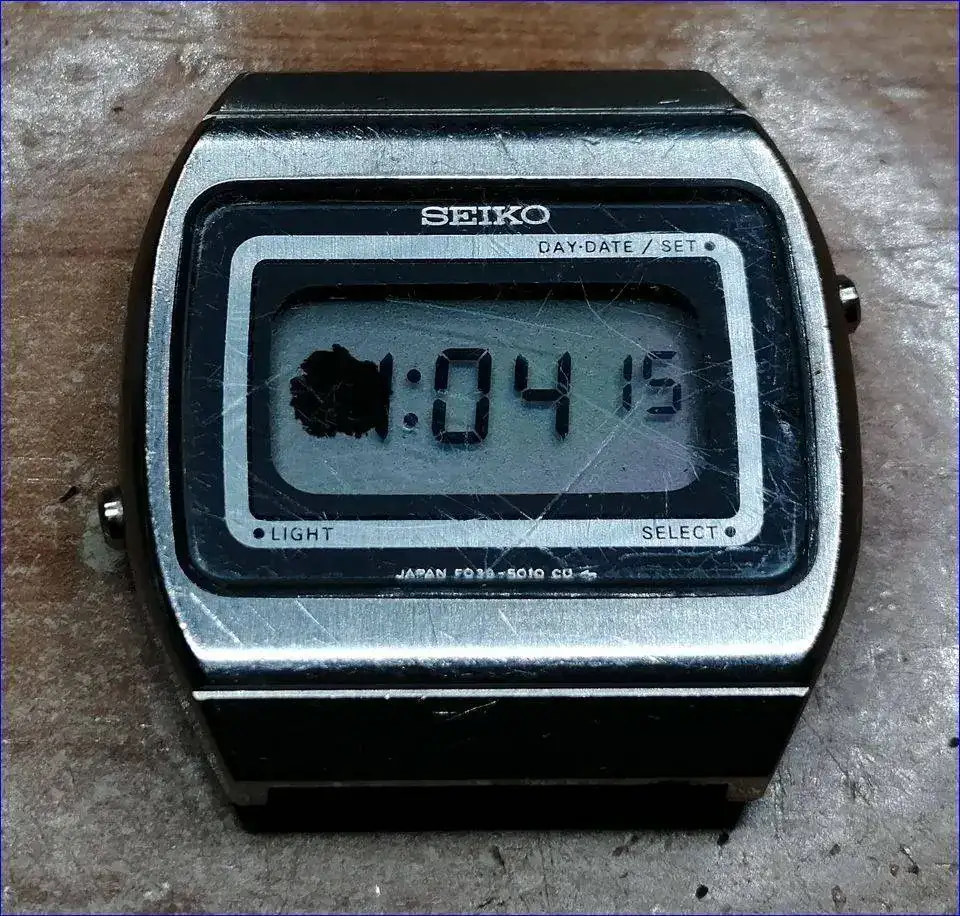

Llega muy sucio

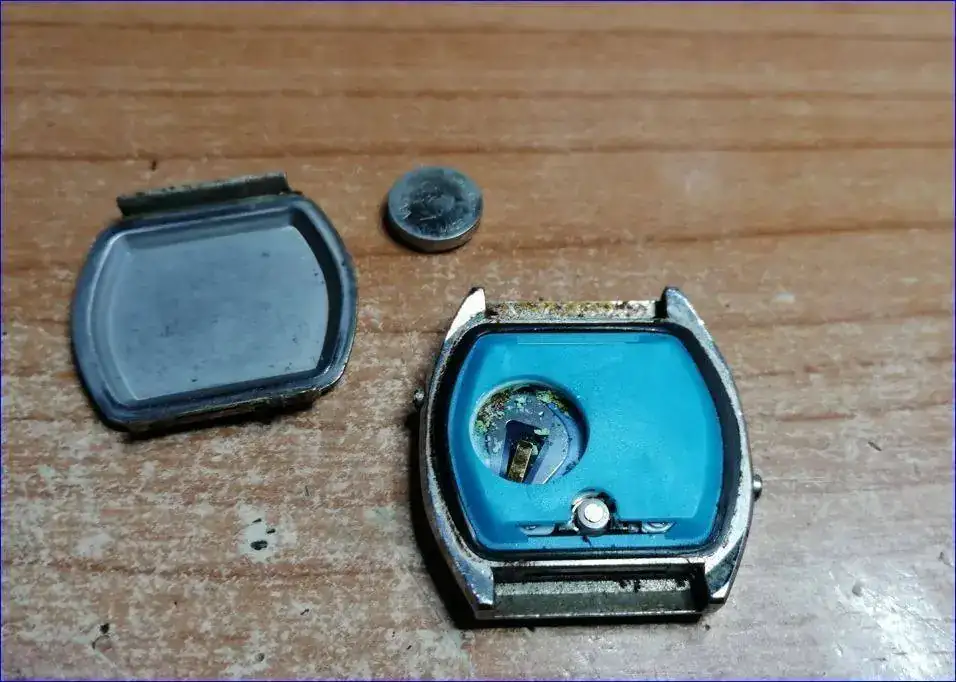

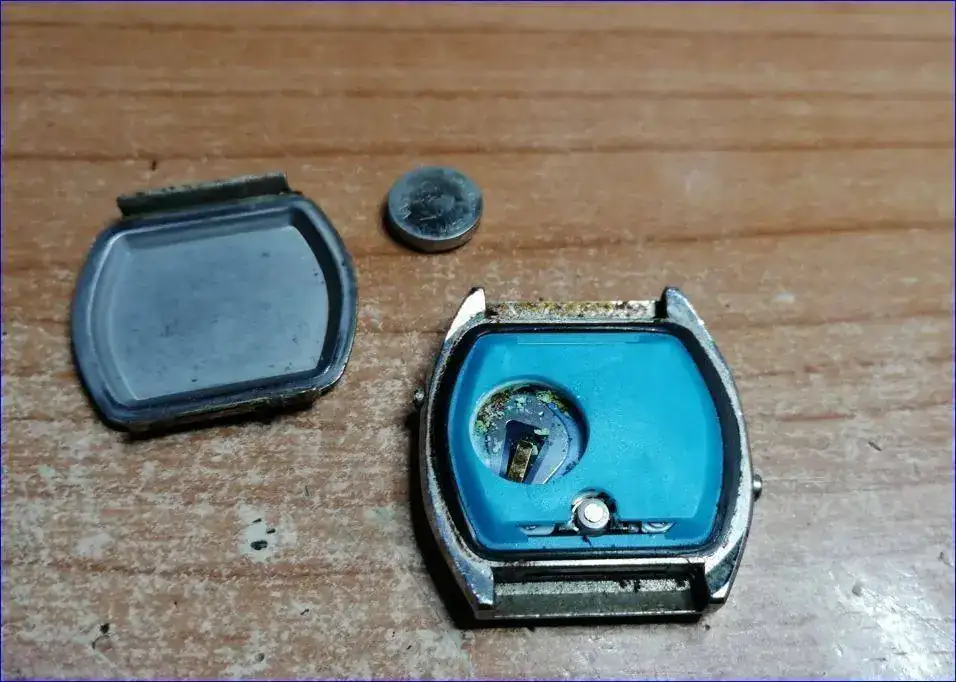

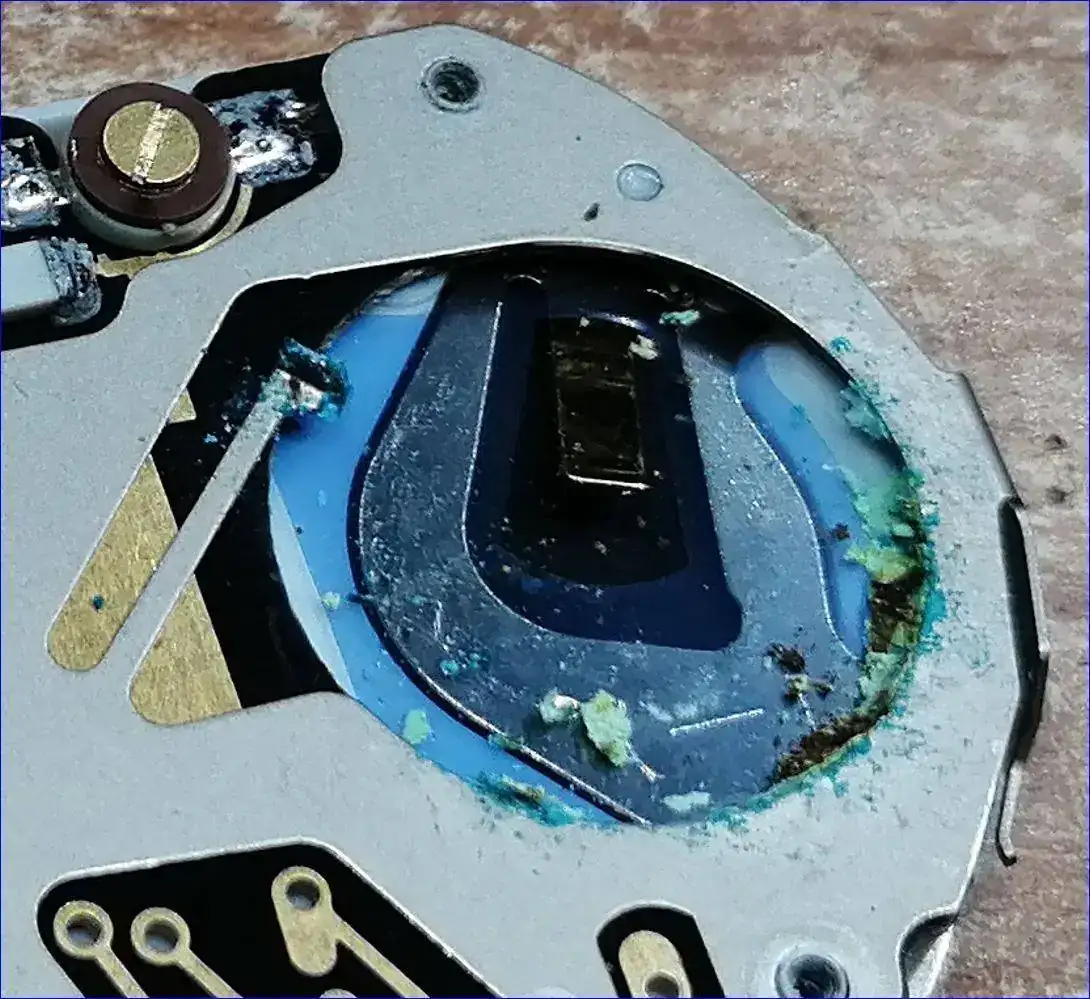

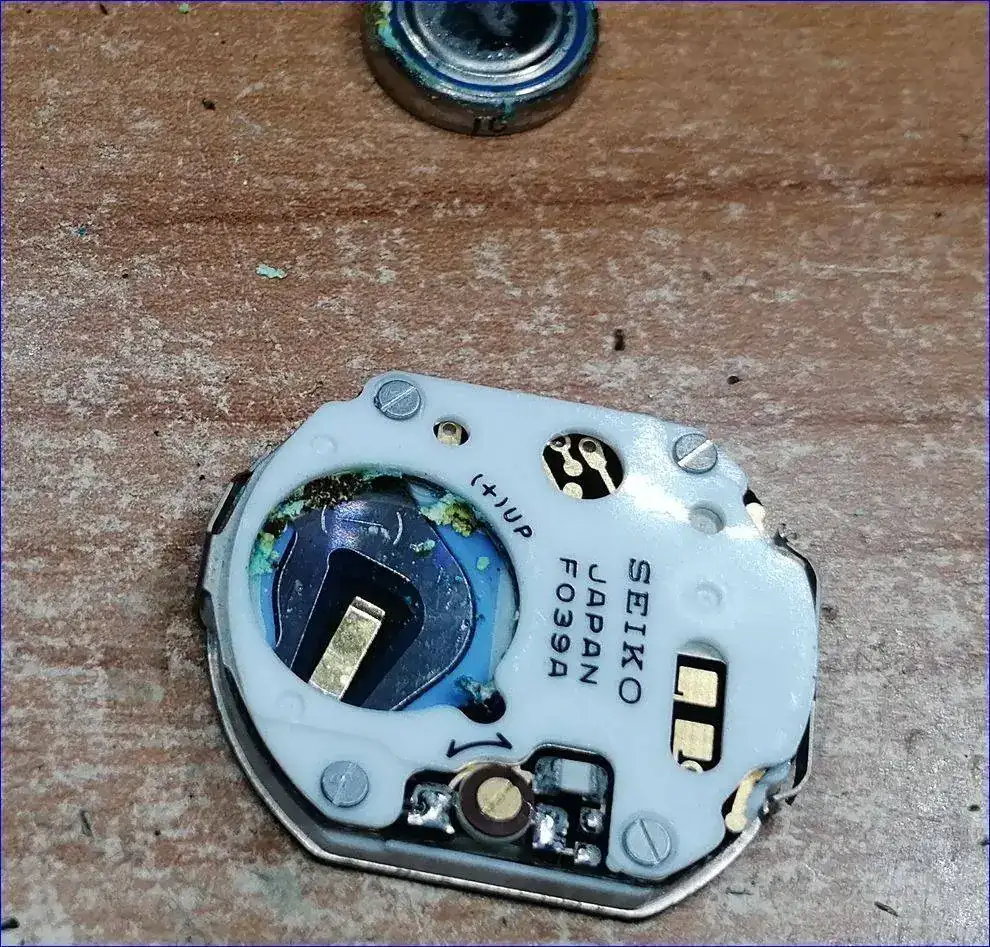

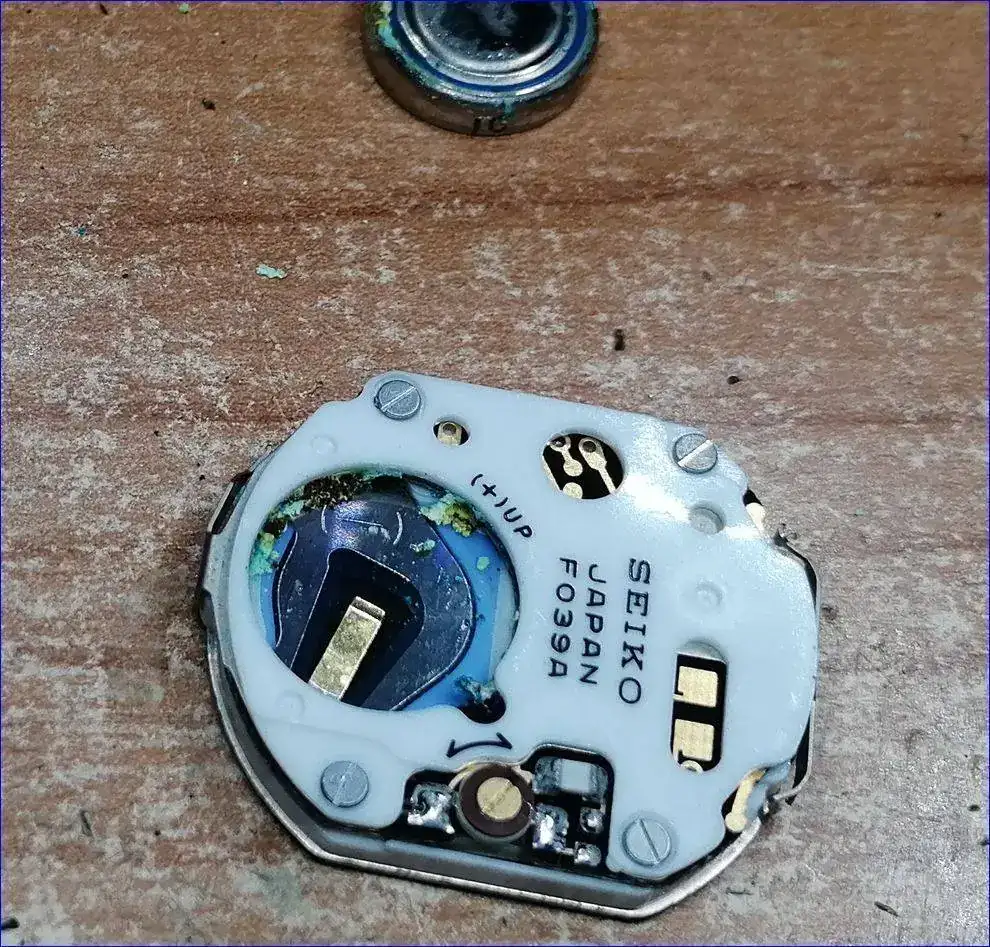

ya asoma el daño en el módulo

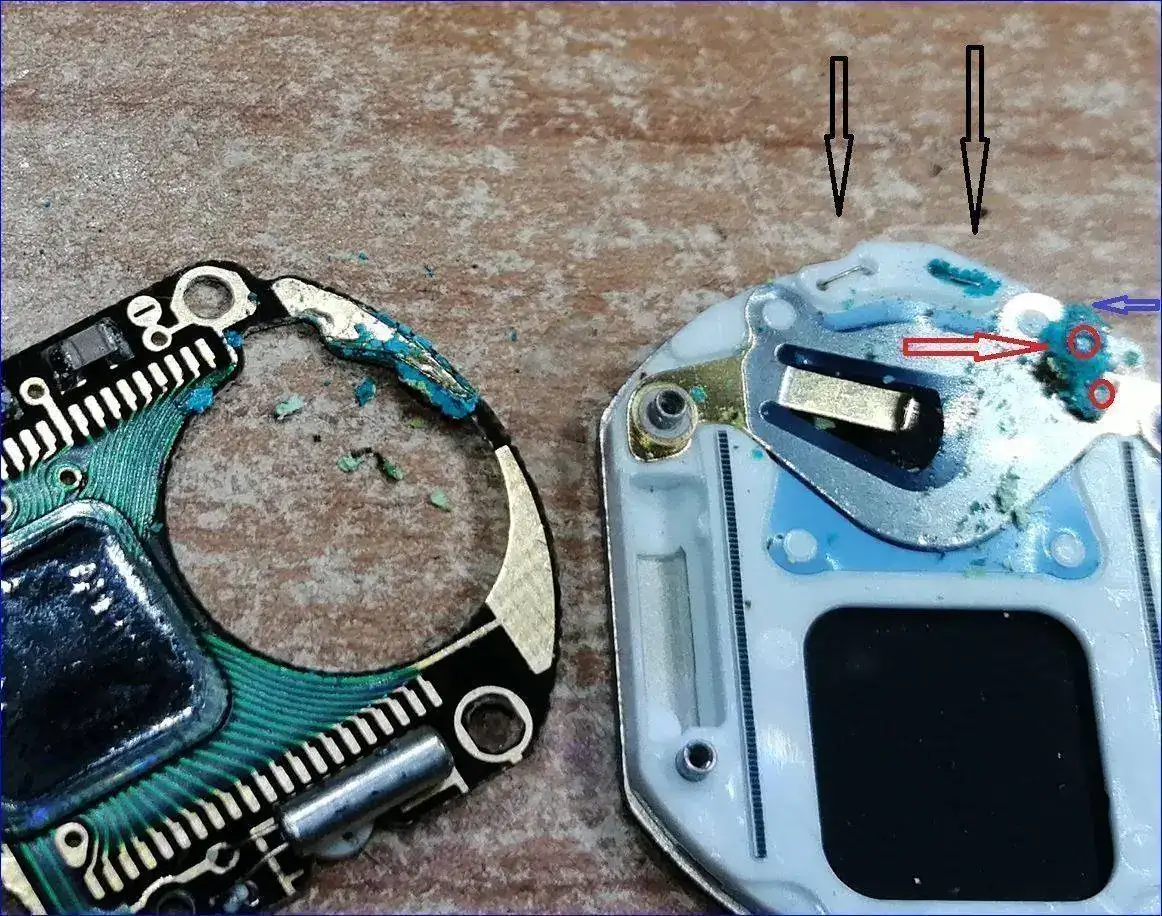

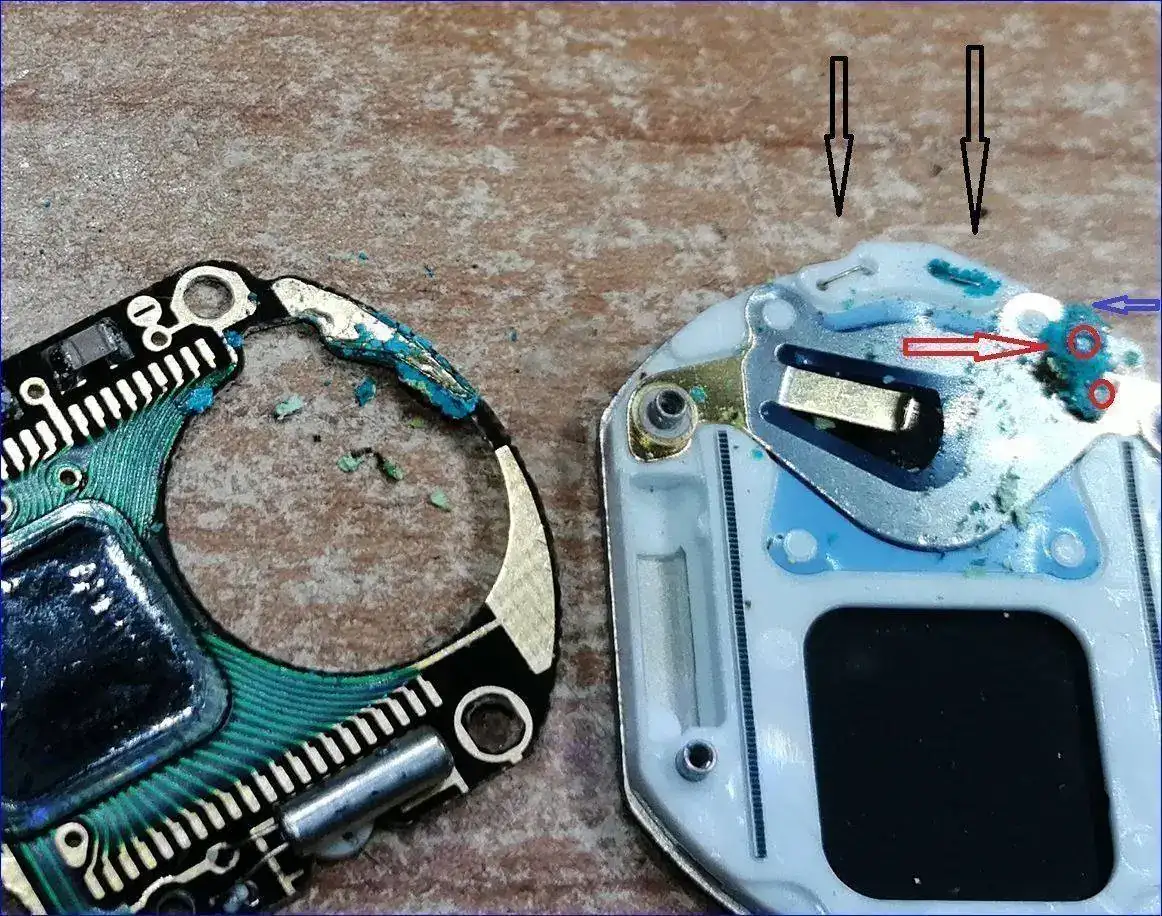

Las flechas negras indican los terminales de la bombilla. Uno hay que limpiarlo bien. La flecha roja señala la pestaña que conecta con la placa en la que descansa el negativo de la pila y a la que el botón inferior izquierdo presiona para encender la luz donde señala la flecha violeta. Es donde más daño tiene.
Los círculos rojos señalan los tetones de la base de plástico blanco que mantienen fija la pestaña. Al limpiar todo lo sulfatado con cuchilla, pincel de fibra de vidrio, alcohol... los tetones se fueron a paseo. Para dejarla fija la pegué con cianocrilato y bicarbonato, que acelera el secado del pegamento
Me vais a perdonar que no ponga fotos del proceso de limpieza de la pestaña, pero estaba tan ensimismado, que se me pasó hacerlas

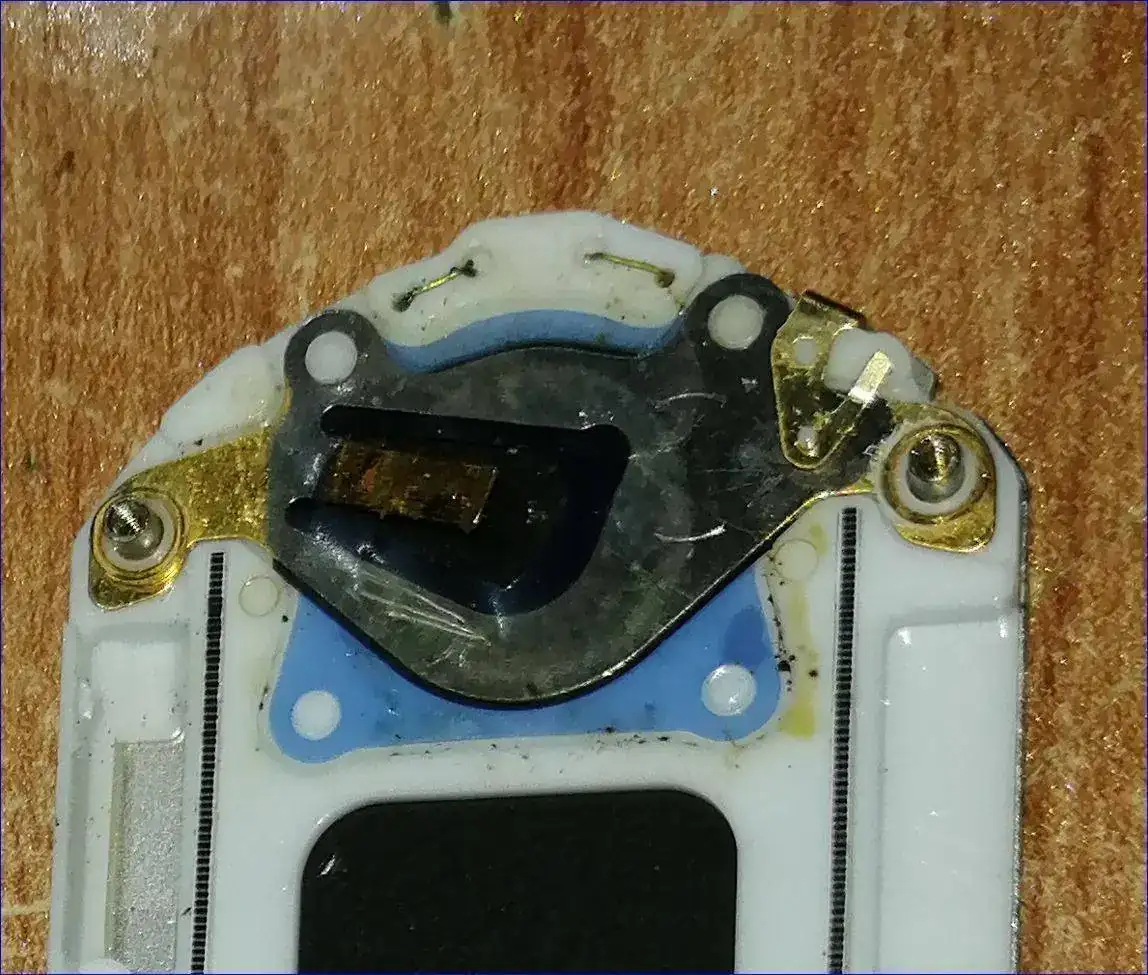

Edito para que veáis la pestaña en cuestión. es otro módulo que tenía por ahí

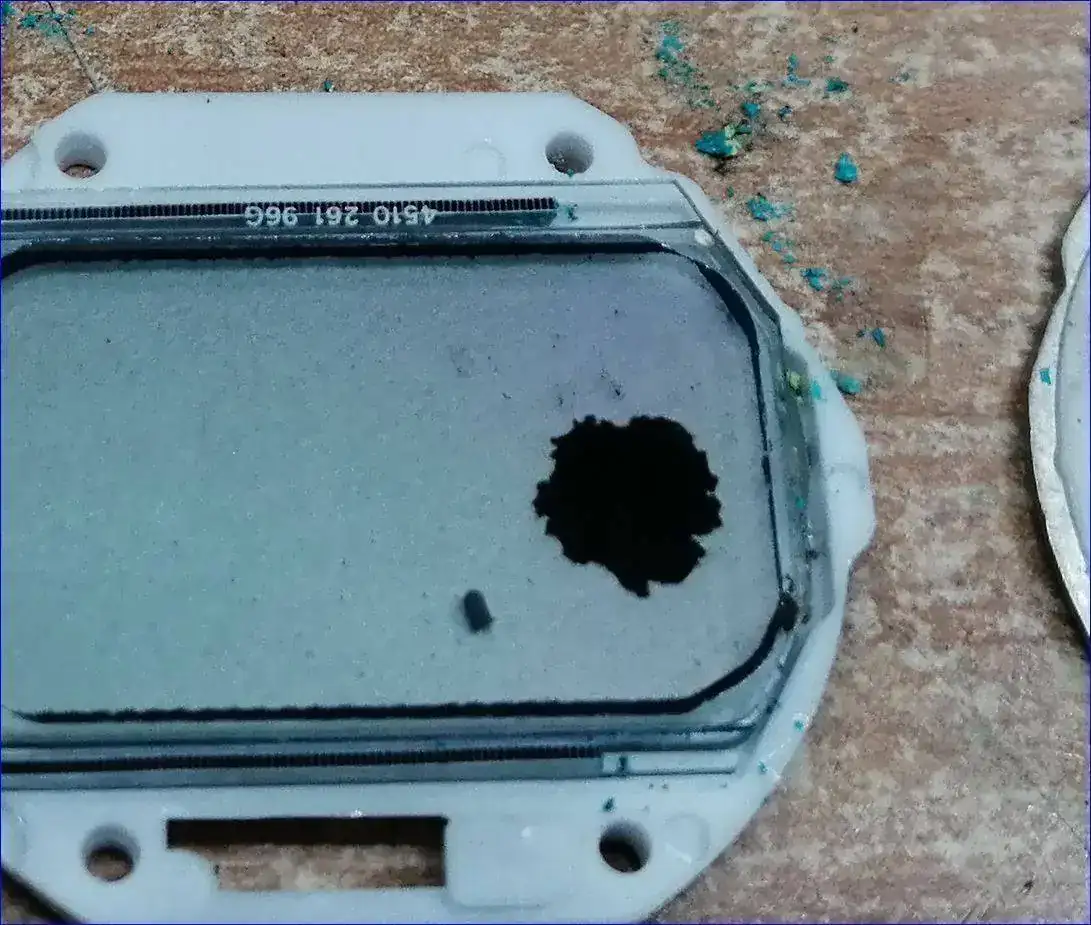

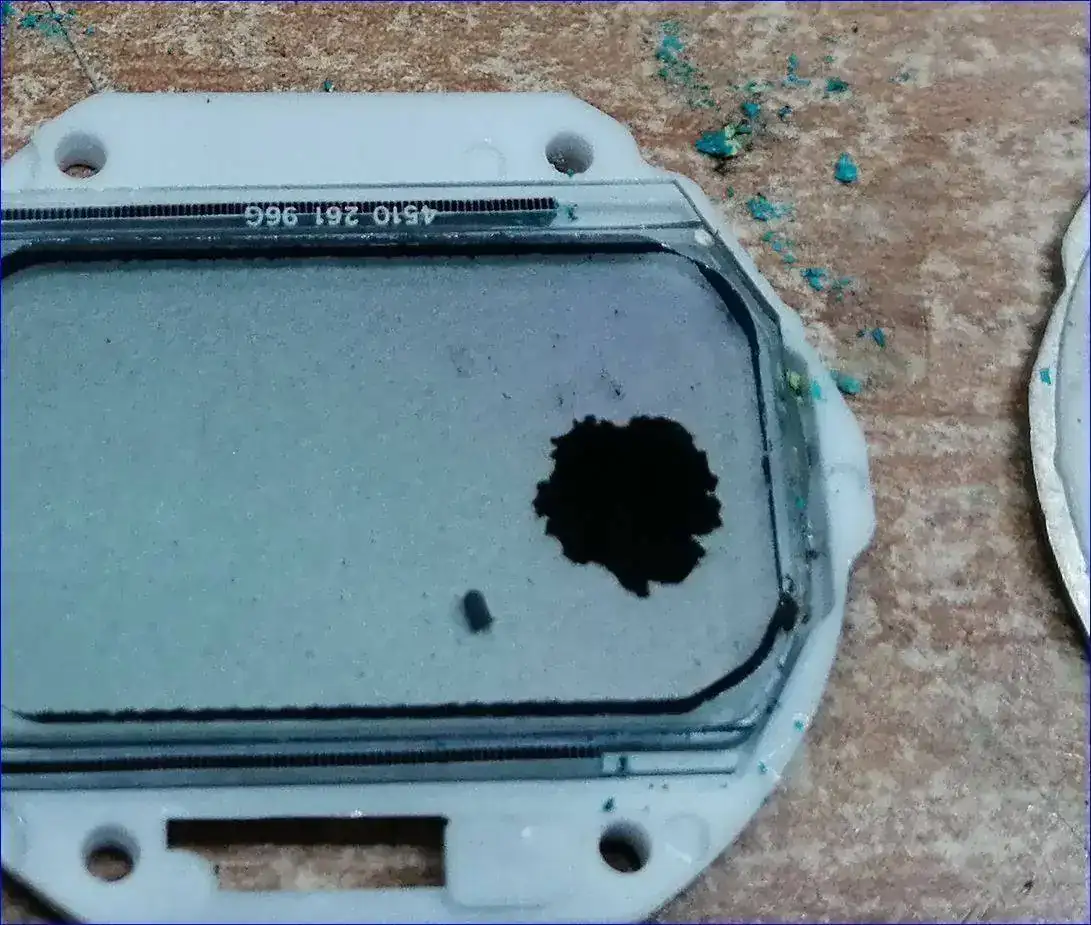

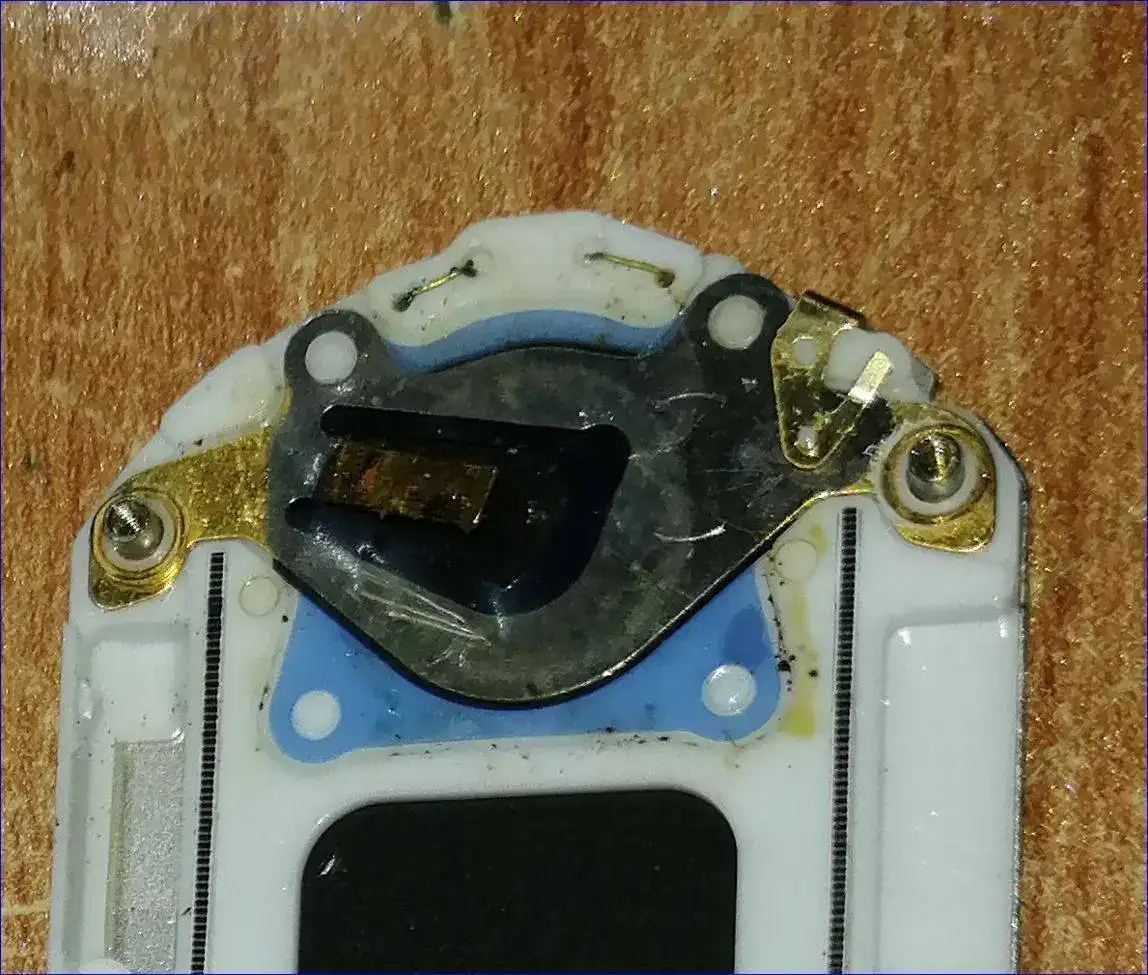

El daño en el fondo de pantalla

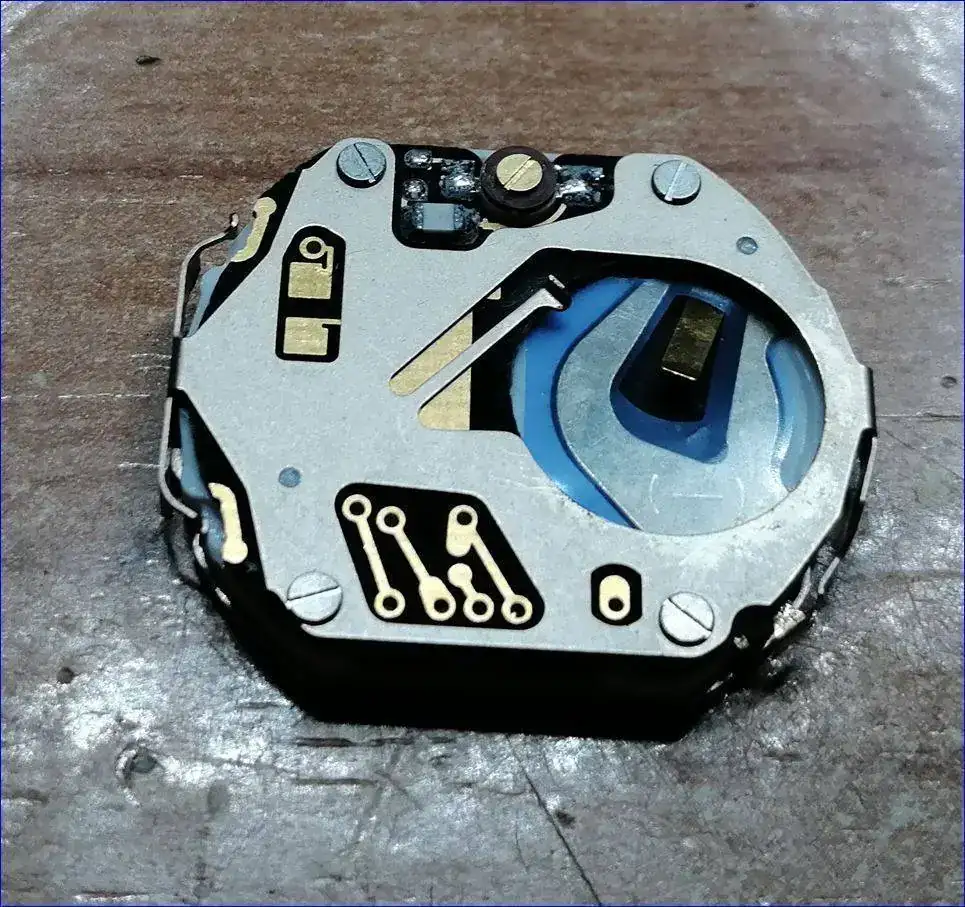

tras la limpieza, montado provisionalmente para probar...

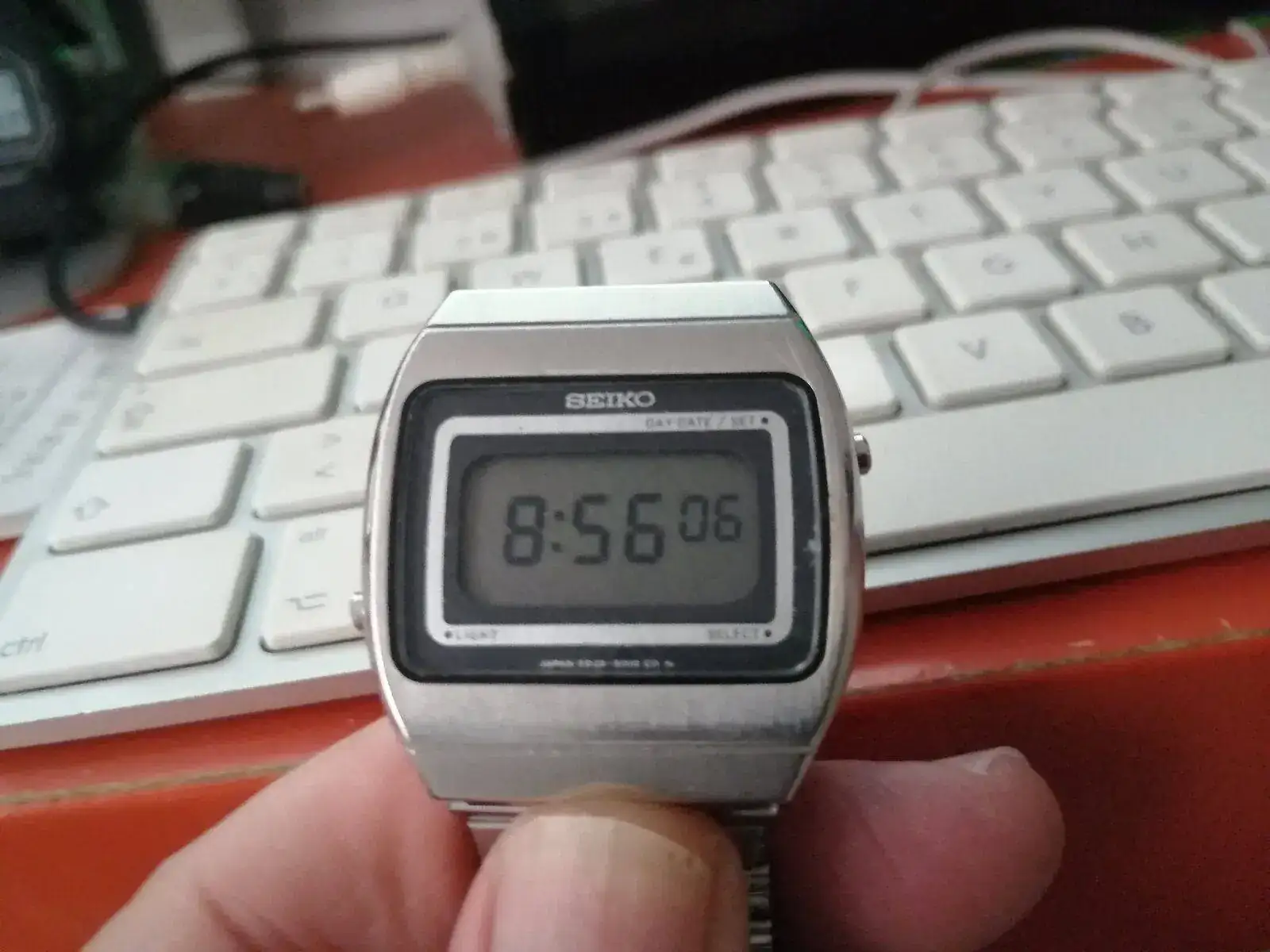

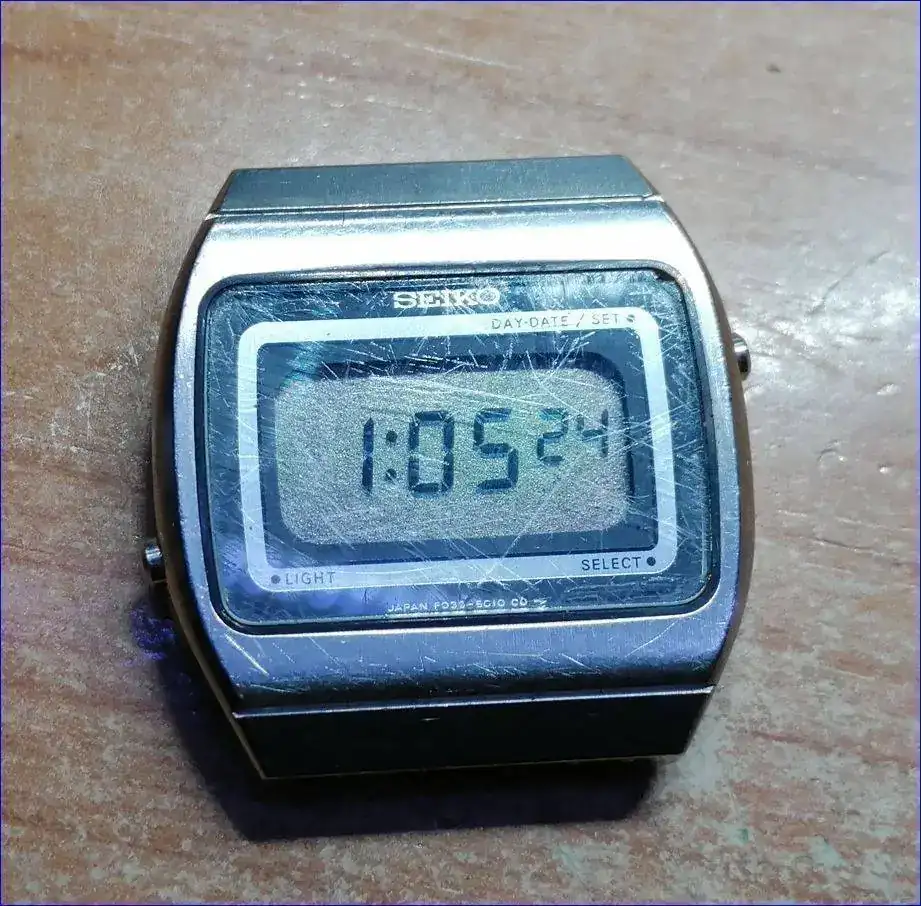

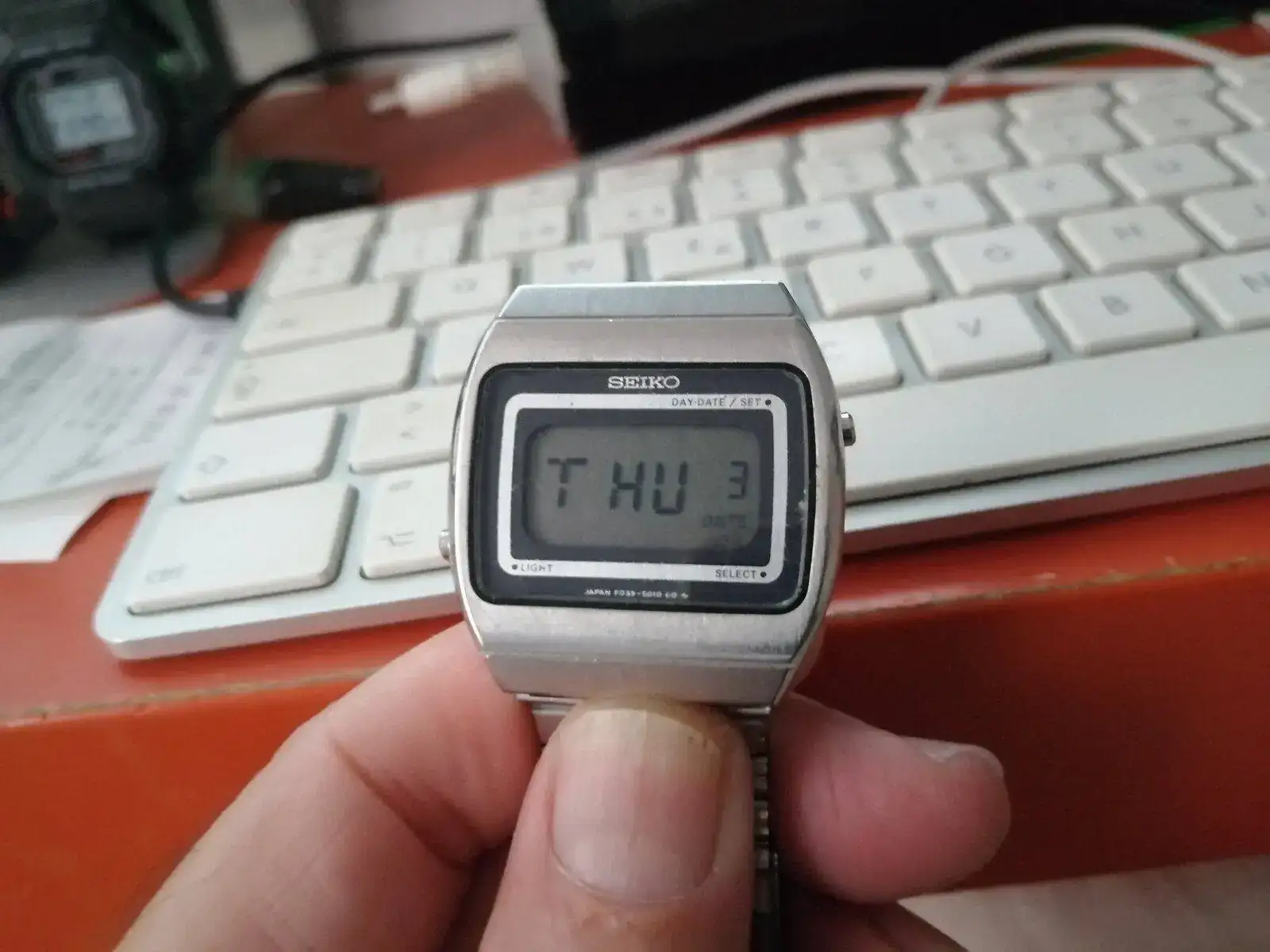

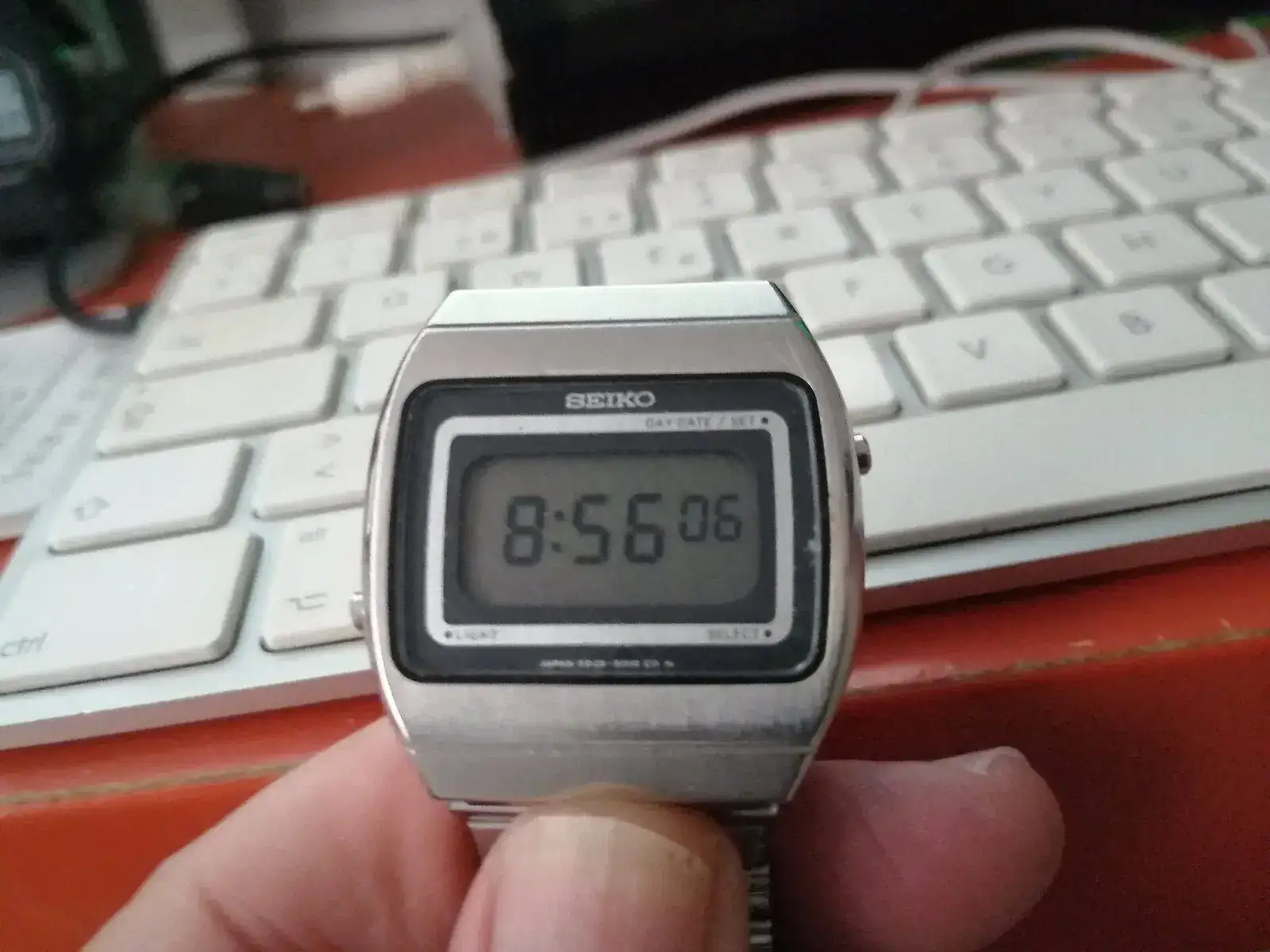

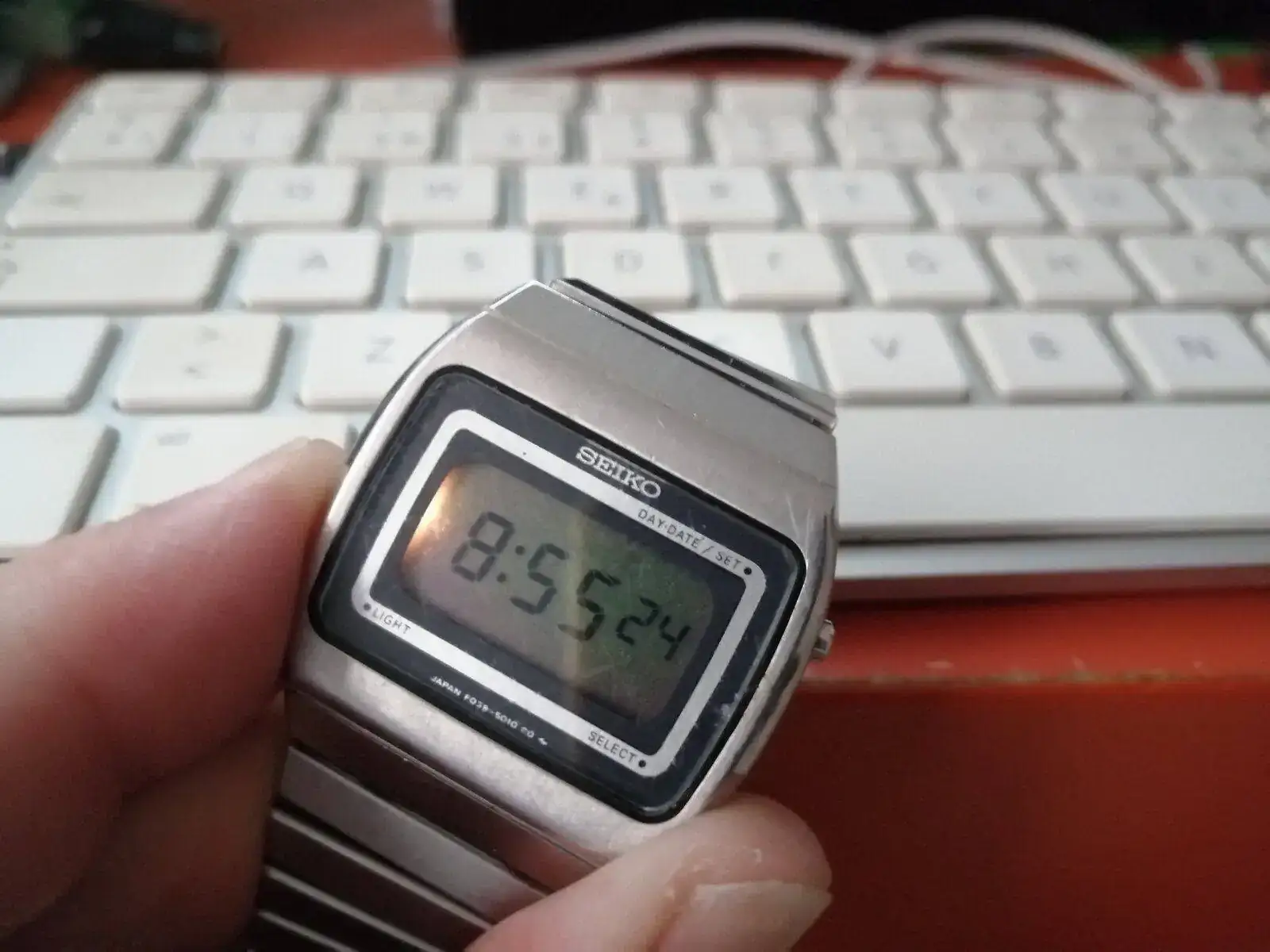

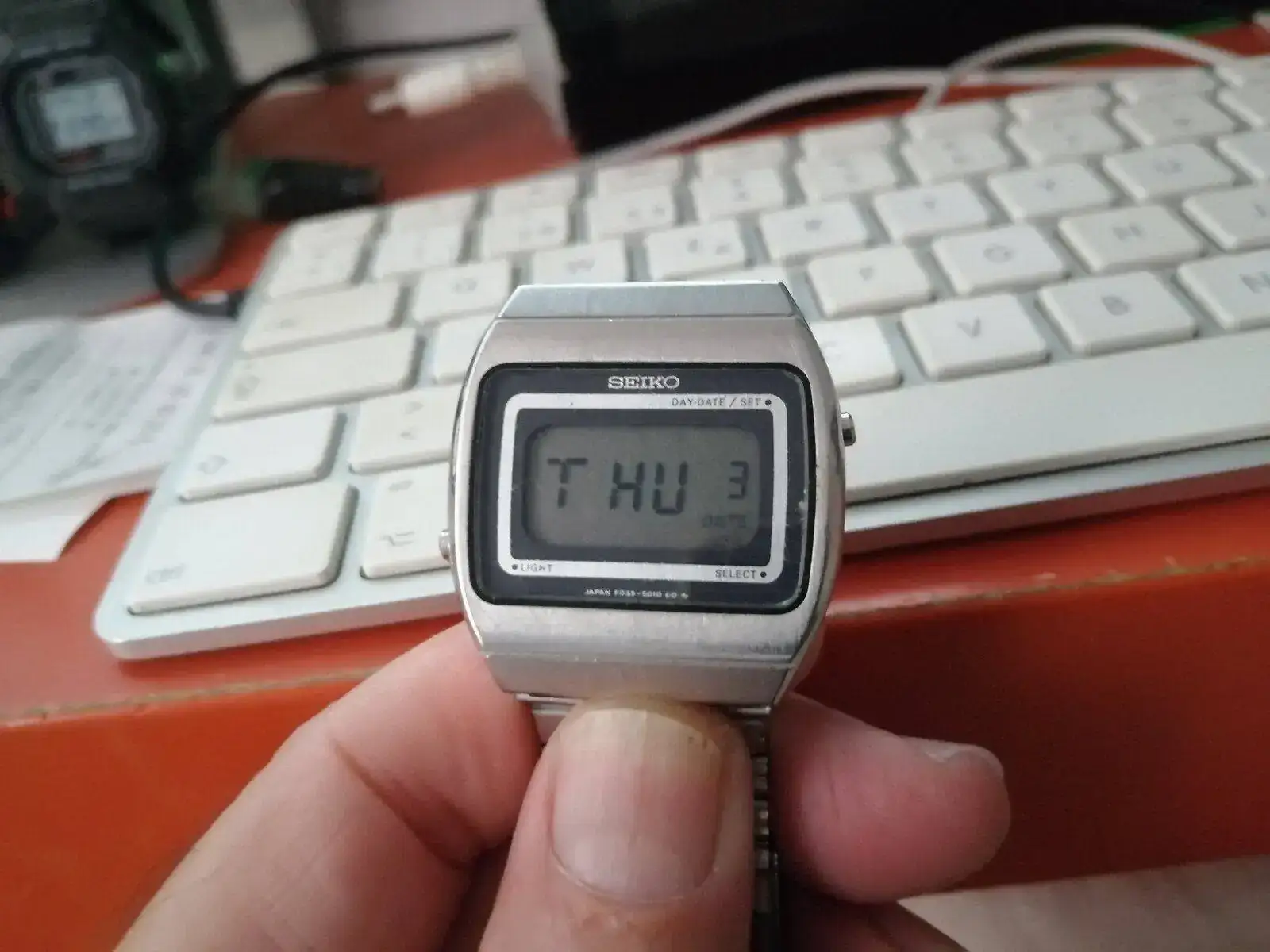

está vivo

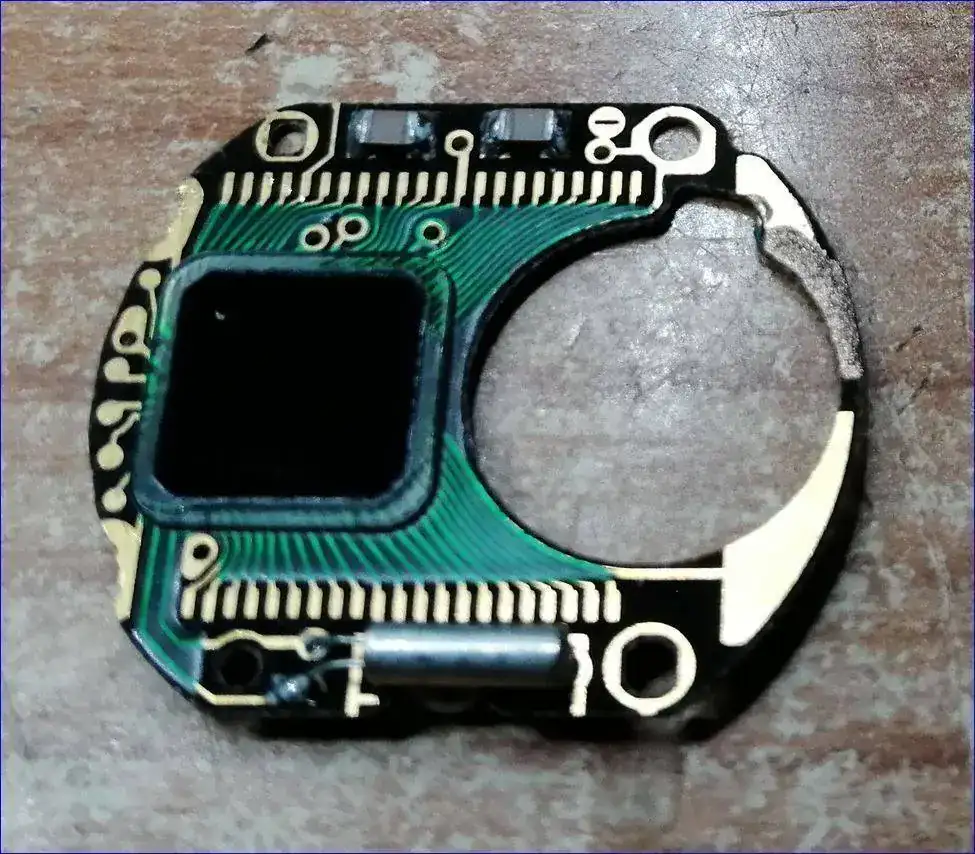

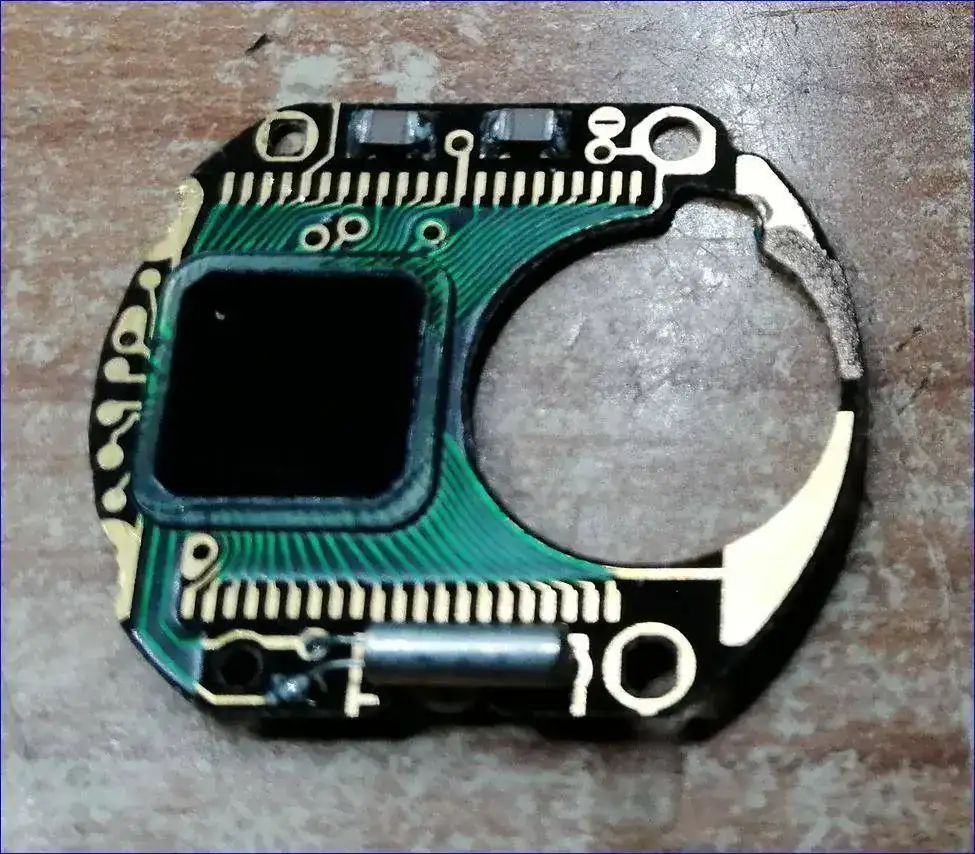

después de la prueba, restauramos la parte dañada del circuito. El contacto del circuito donde descansa un terminal de la bombilla, se deshizo parcialmente. Con pasta conductora rellenamos y dejamos que se seque. Por suerte, el resto del circuito parece estar sano

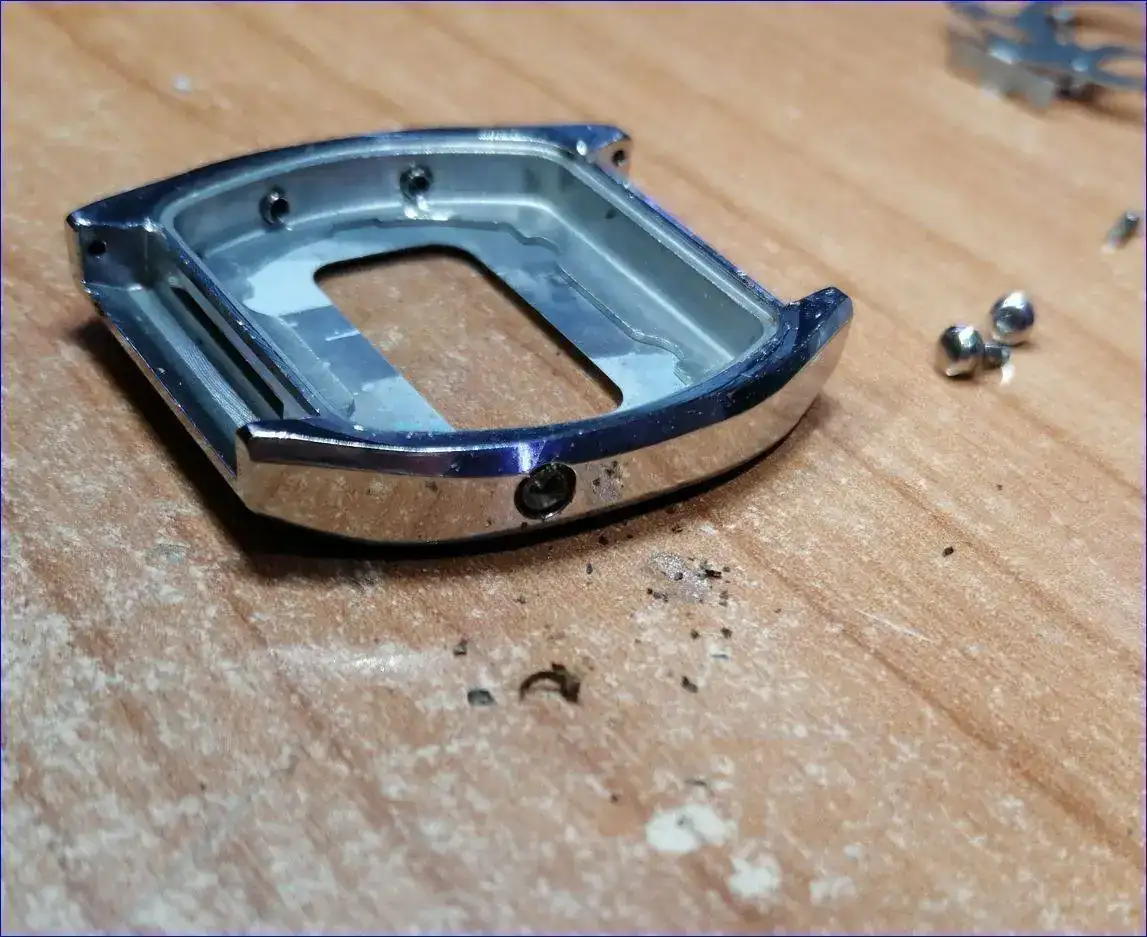

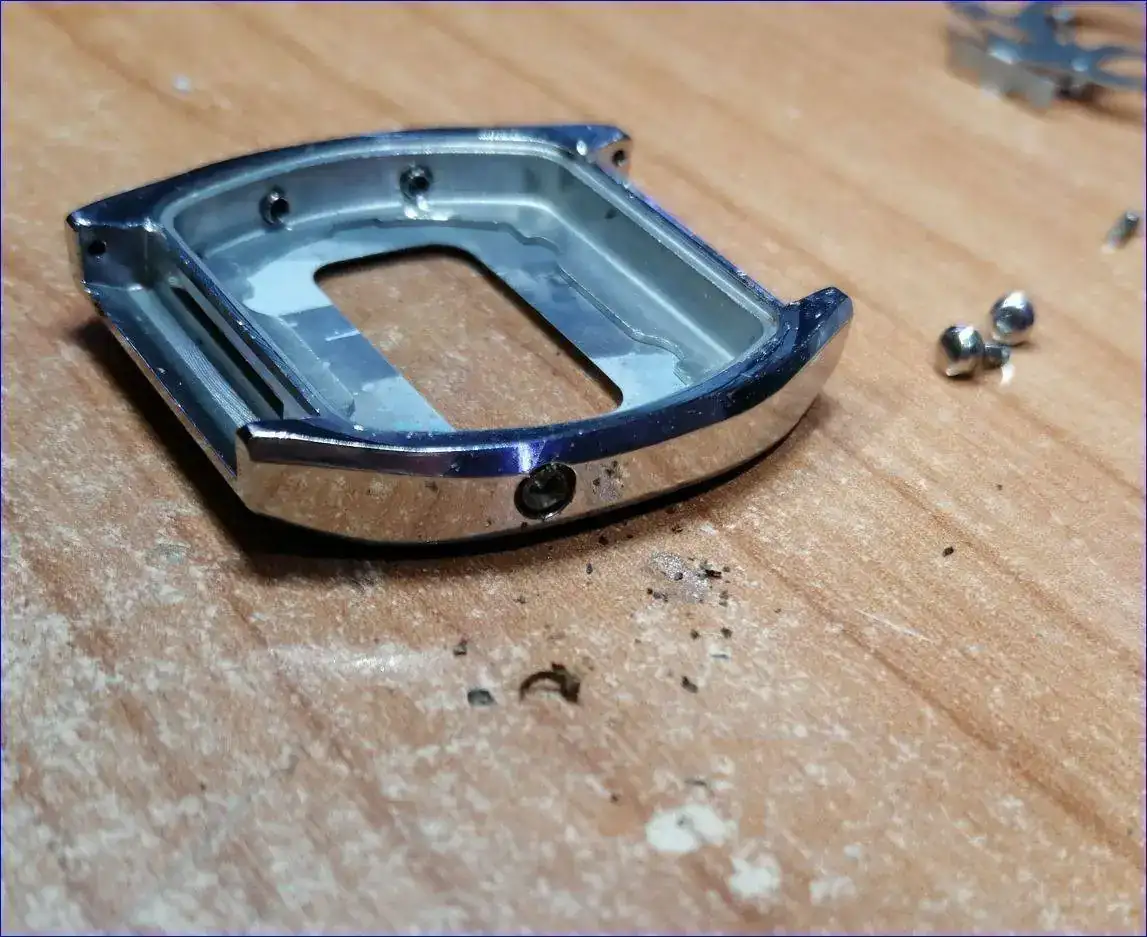

Limpieza profunda para dejarlo todo como un sol. Antes, ya pasaron caja y armis por amoníaco, agua caliente y jabón... A la lavadora de ultrasonidos se le quemó el integrado. Estoy esperando que me lleguen componentes para montarla

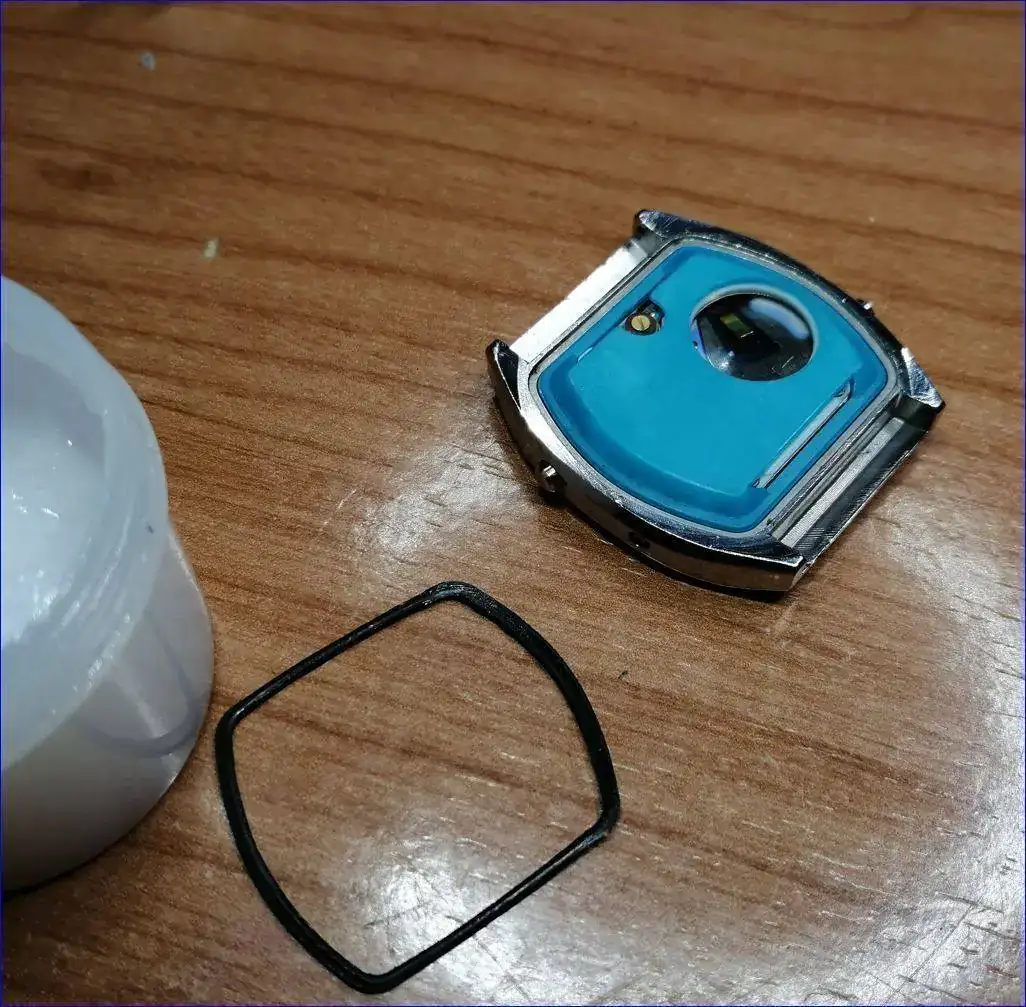

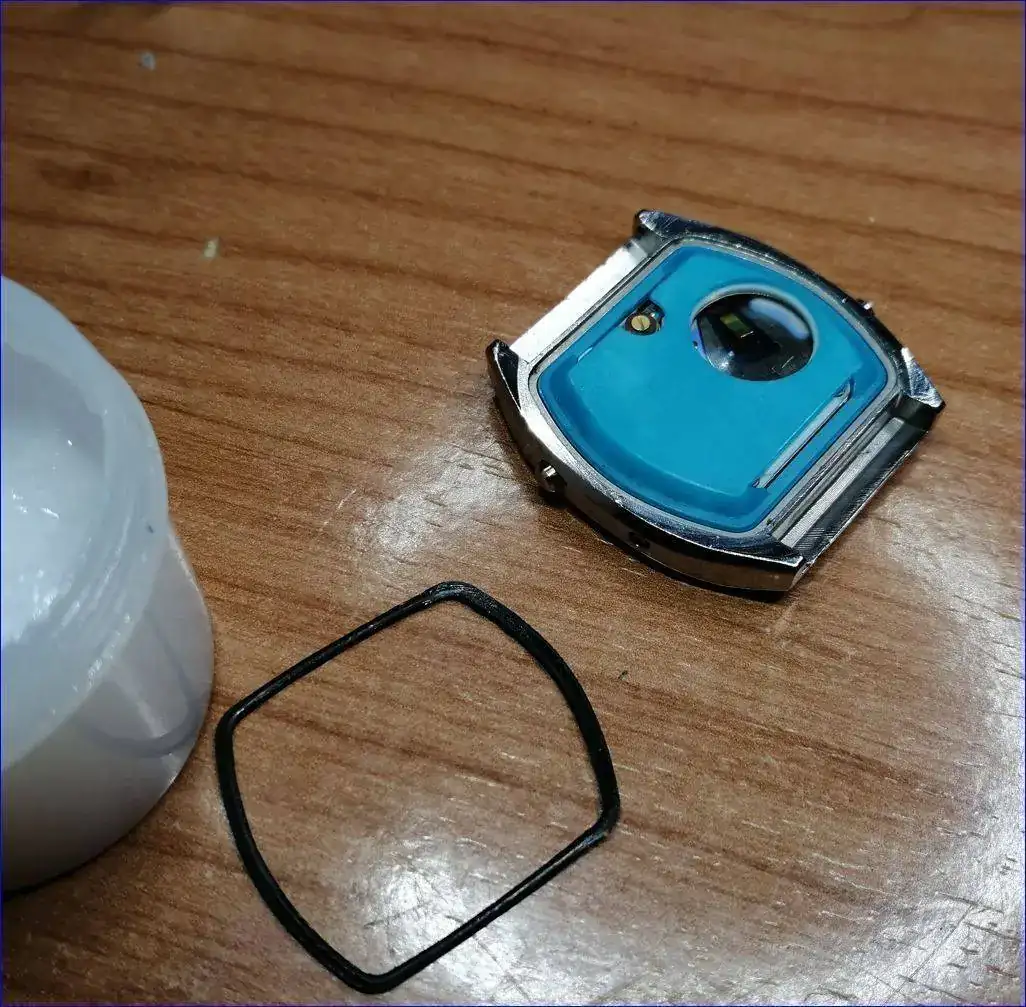

Grasa de silicona para la junta de la caja y en las tóricas de los botones
ya montado y con el fondo de pantalla pintado con pintura metalizada de un tono aproximado

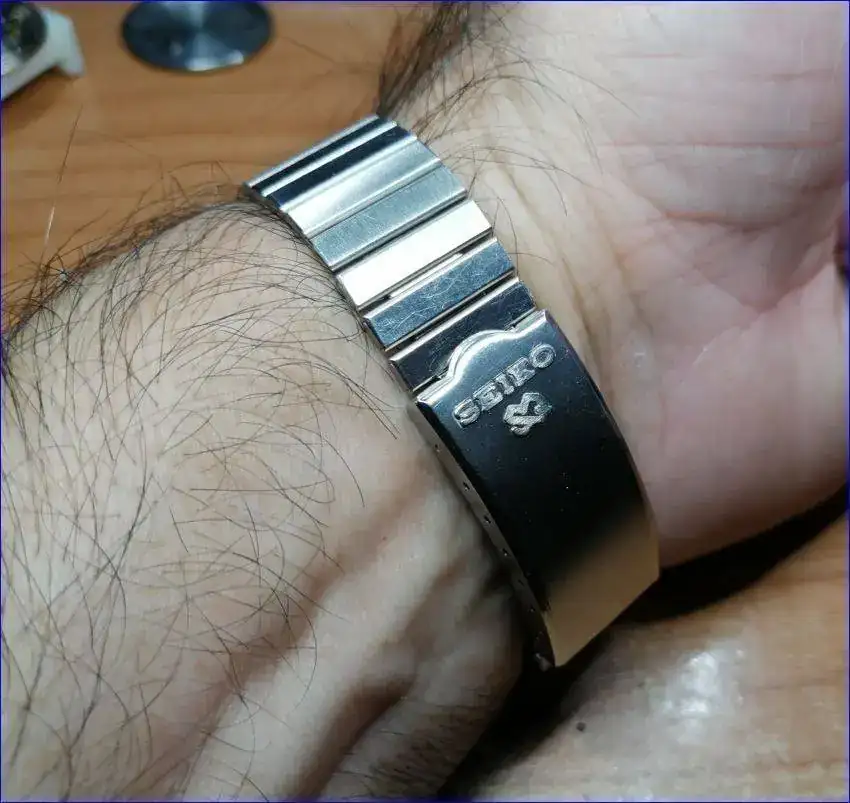

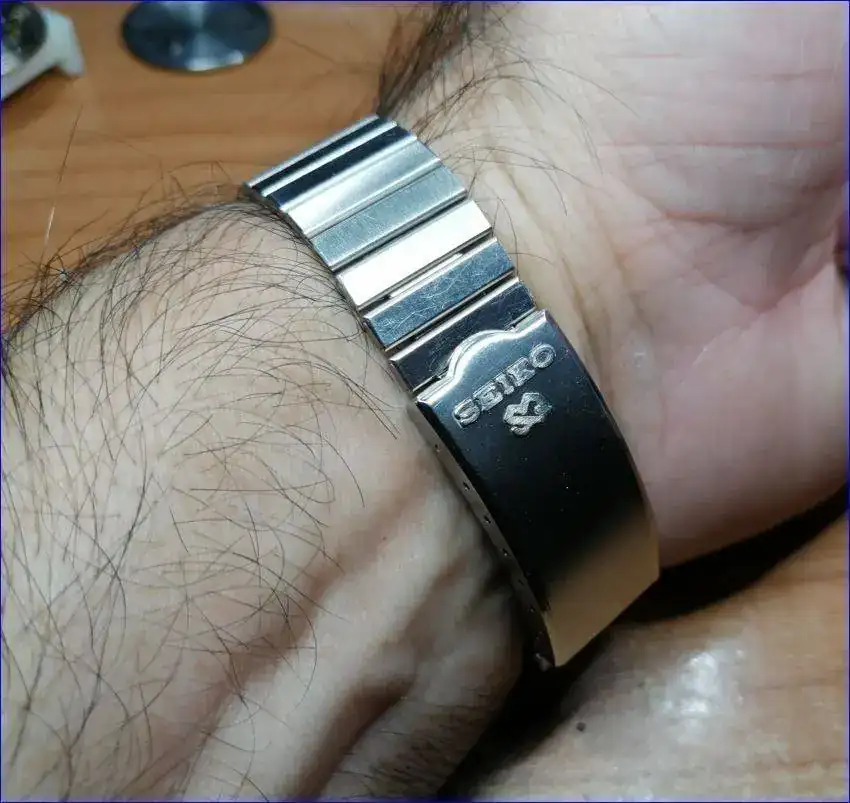

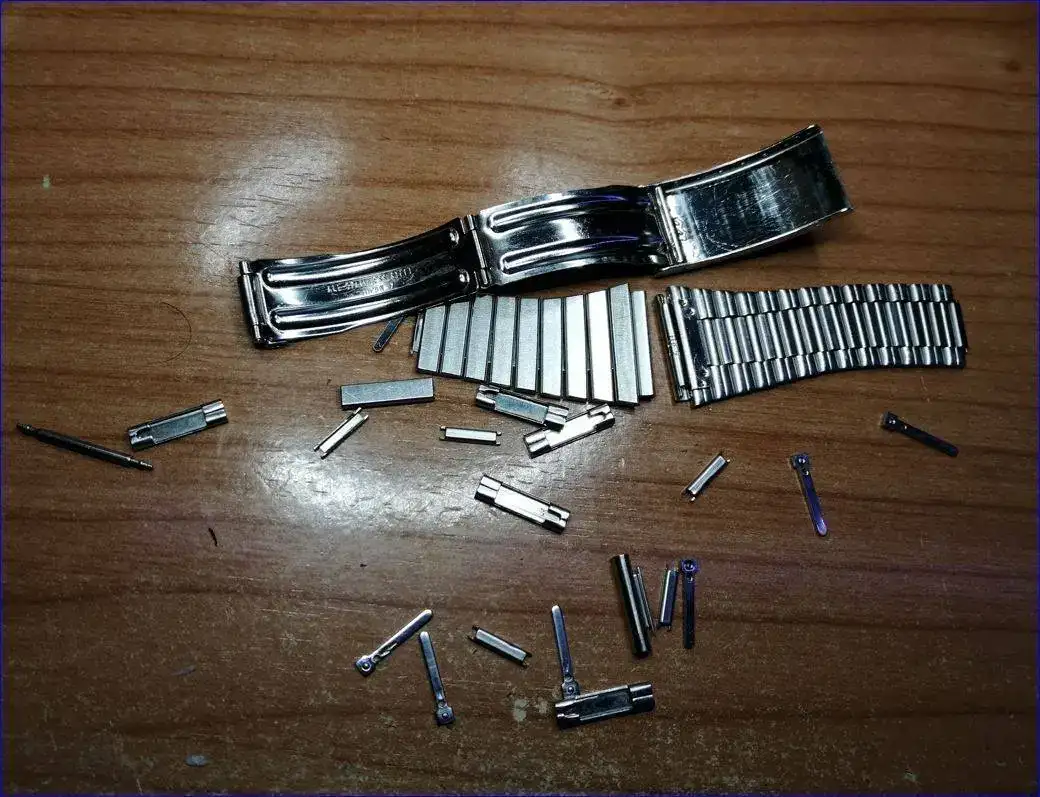

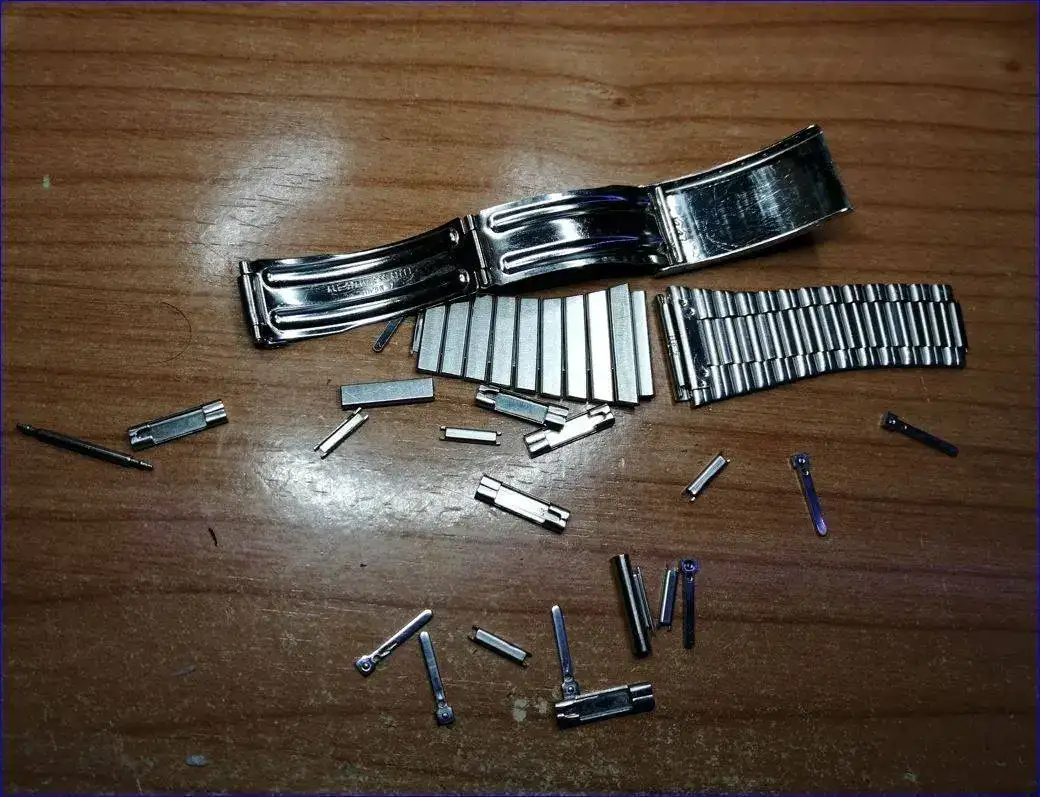

el armis ya limpio

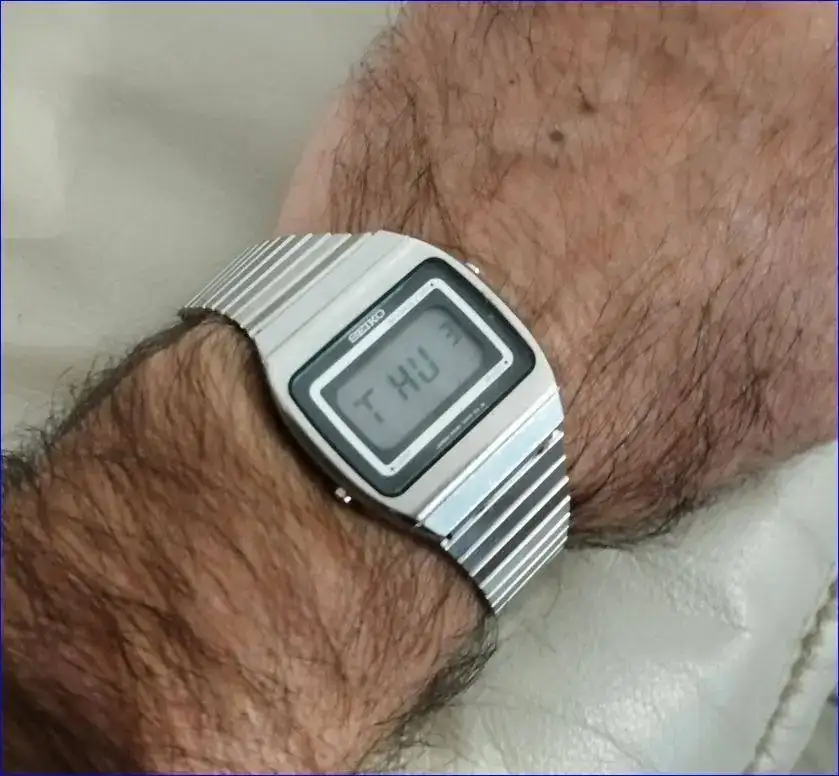

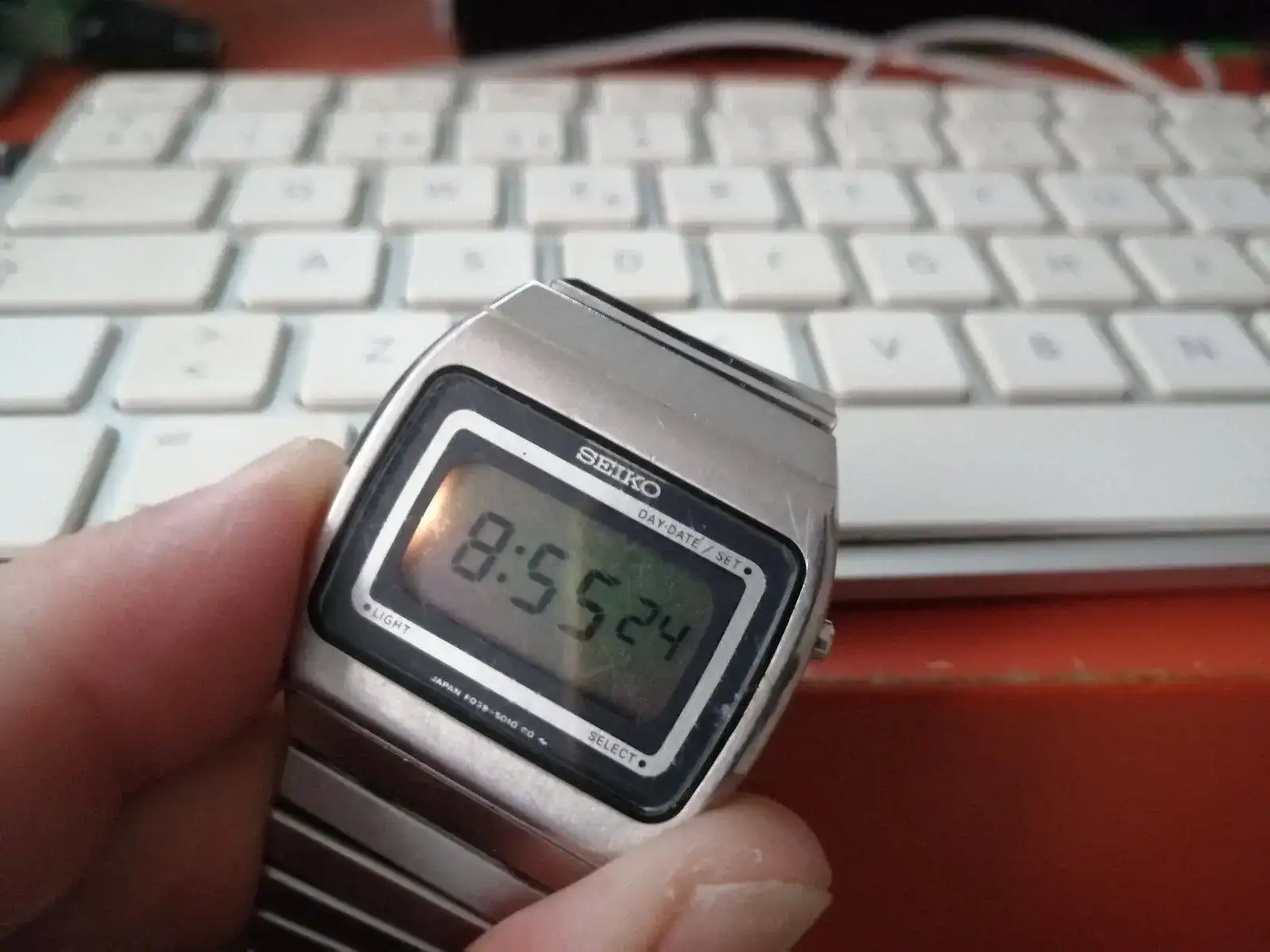

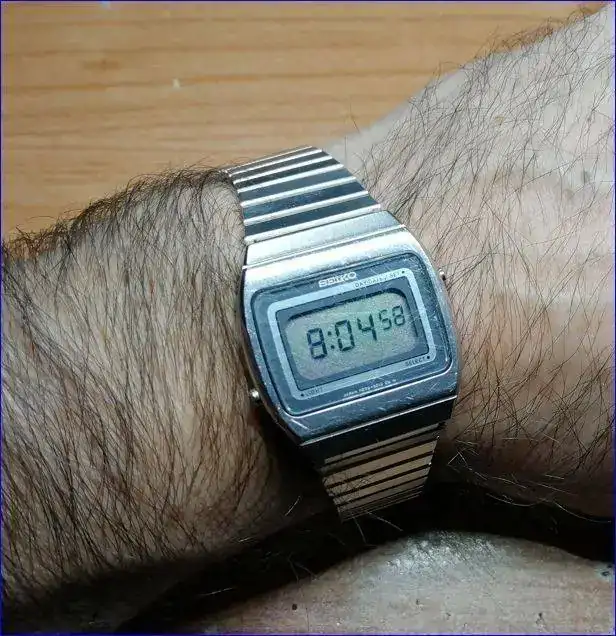

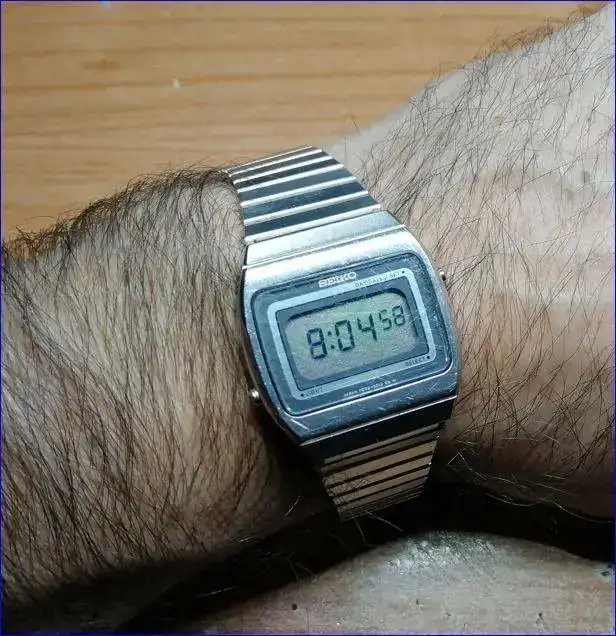

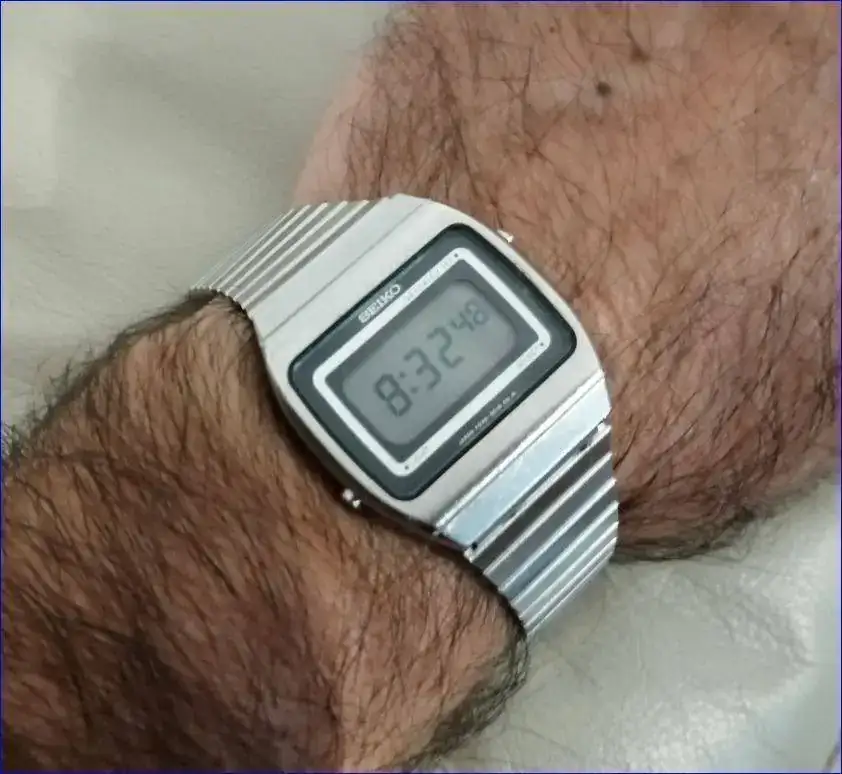

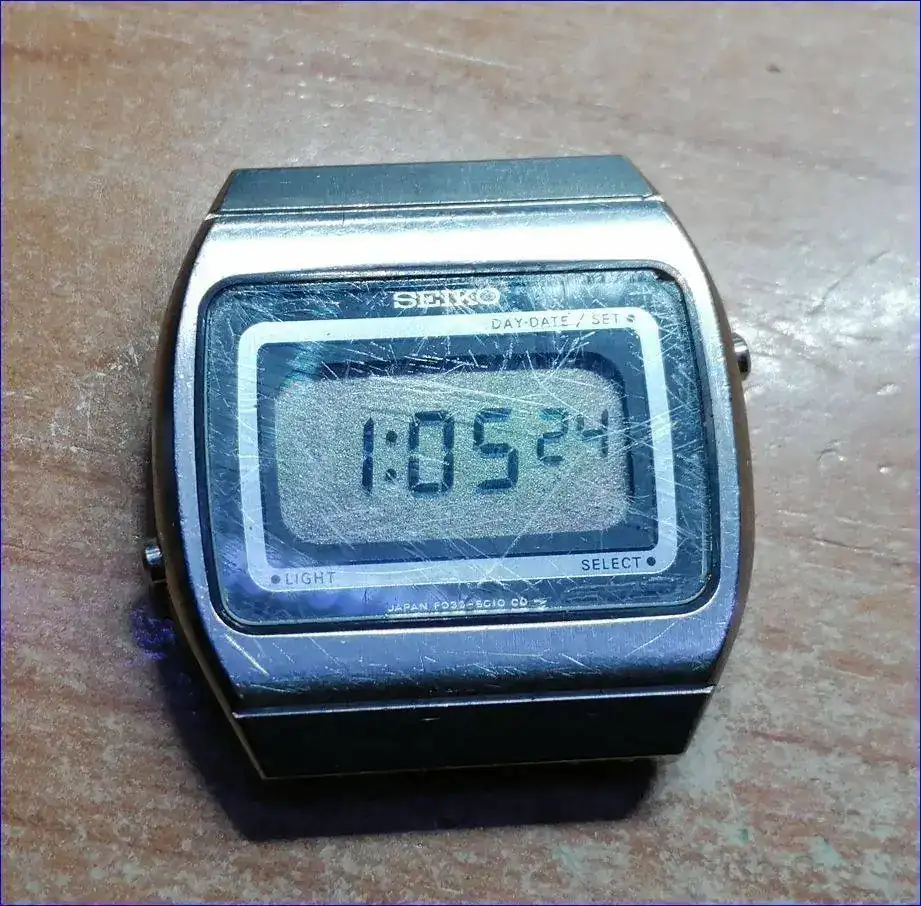

y ya todo montado
por suerte no tenía mucho destrozo. Pero ya está en marcha otra vez. Estoy sopesando pulir el cristal. Pero las marcas de guerra no se ven tanto, salvo que le de luz perpendicular
para como vino, bien está
Gracias por llegar hasta aquí. Saludos
No funciona. Señales evidentes en de que la pila ha permanecido mucho tiempo y ha hecho de las suyas en la placa trasera del LCD. Seguramente tendrá algo más. A ver qué nos encontramos
Llega muy sucio
ya asoma el daño en el módulo
Las flechas negras indican los terminales de la bombilla. Uno hay que limpiarlo bien. La flecha roja señala la pestaña que conecta con la placa en la que descansa el negativo de la pila y a la que el botón inferior izquierdo presiona para encender la luz donde señala la flecha violeta. Es donde más daño tiene.
Los círculos rojos señalan los tetones de la base de plástico blanco que mantienen fija la pestaña. Al limpiar todo lo sulfatado con cuchilla, pincel de fibra de vidrio, alcohol... los tetones se fueron a paseo. Para dejarla fija la pegué con cianocrilato y bicarbonato, que acelera el secado del pegamento
Me vais a perdonar que no ponga fotos del proceso de limpieza de la pestaña, pero estaba tan ensimismado, que se me pasó hacerlas
Edito para que veáis la pestaña en cuestión. es otro módulo que tenía por ahí
El daño en el fondo de pantalla
tras la limpieza, montado provisionalmente para probar...
está vivo

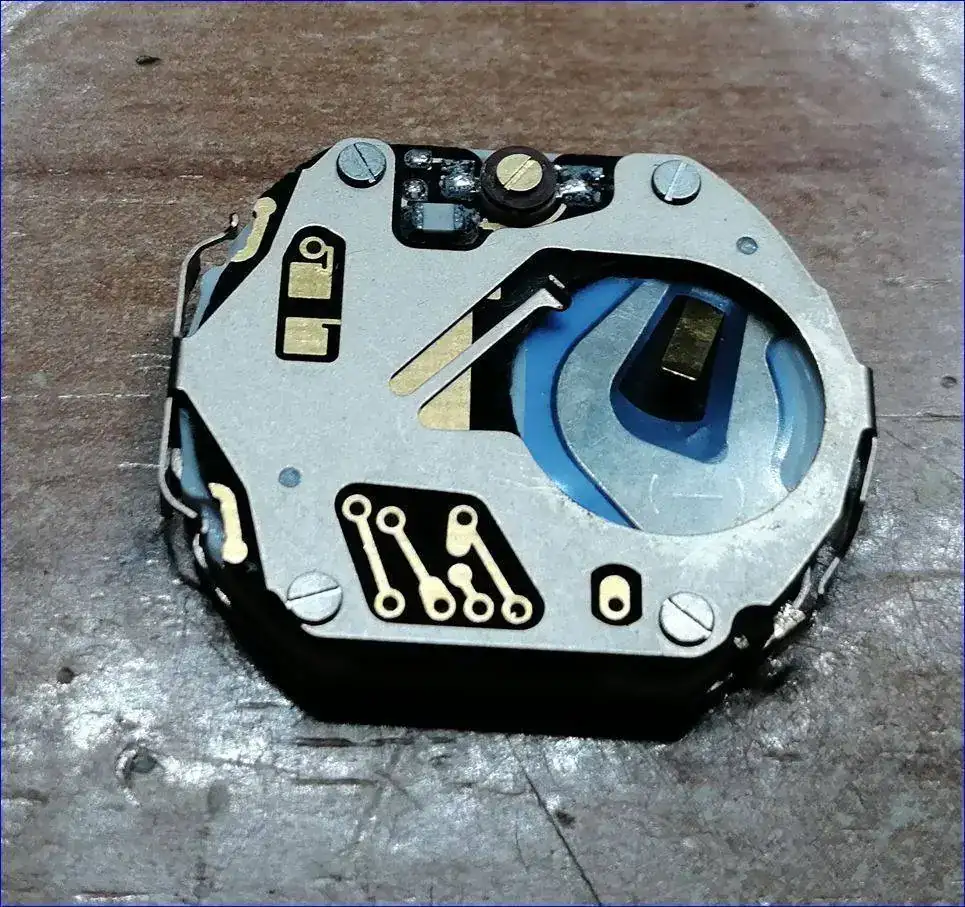

después de la prueba, restauramos la parte dañada del circuito. El contacto del circuito donde descansa un terminal de la bombilla, se deshizo parcialmente. Con pasta conductora rellenamos y dejamos que se seque. Por suerte, el resto del circuito parece estar sano
Limpieza profunda para dejarlo todo como un sol. Antes, ya pasaron caja y armis por amoníaco, agua caliente y jabón... A la lavadora de ultrasonidos se le quemó el integrado. Estoy esperando que me lleguen componentes para montarla
Grasa de silicona para la junta de la caja y en las tóricas de los botones
ya montado y con el fondo de pantalla pintado con pintura metalizada de un tono aproximado
el armis ya limpio

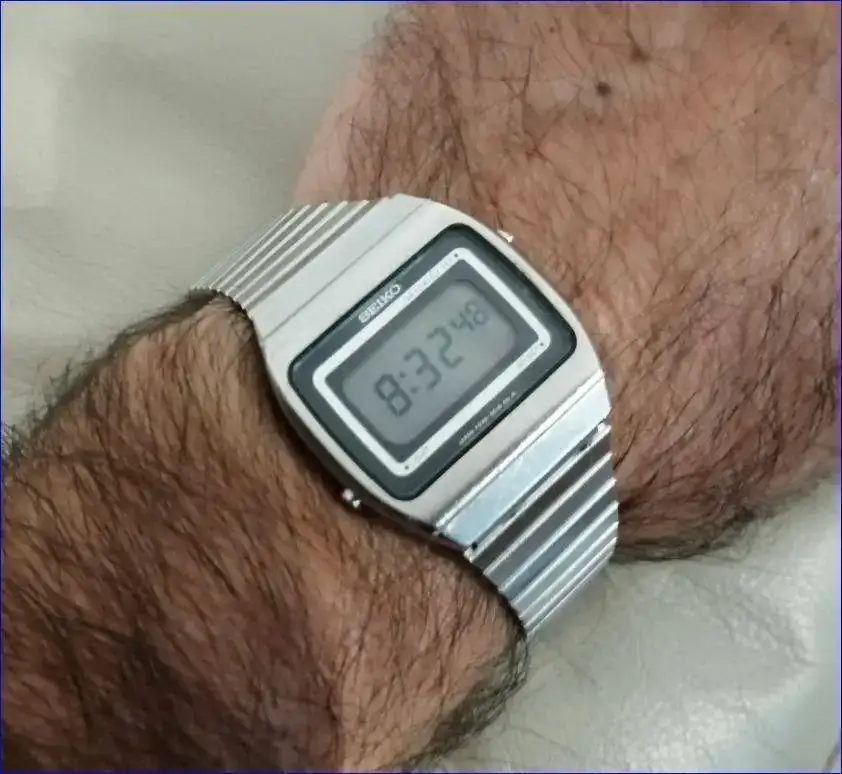

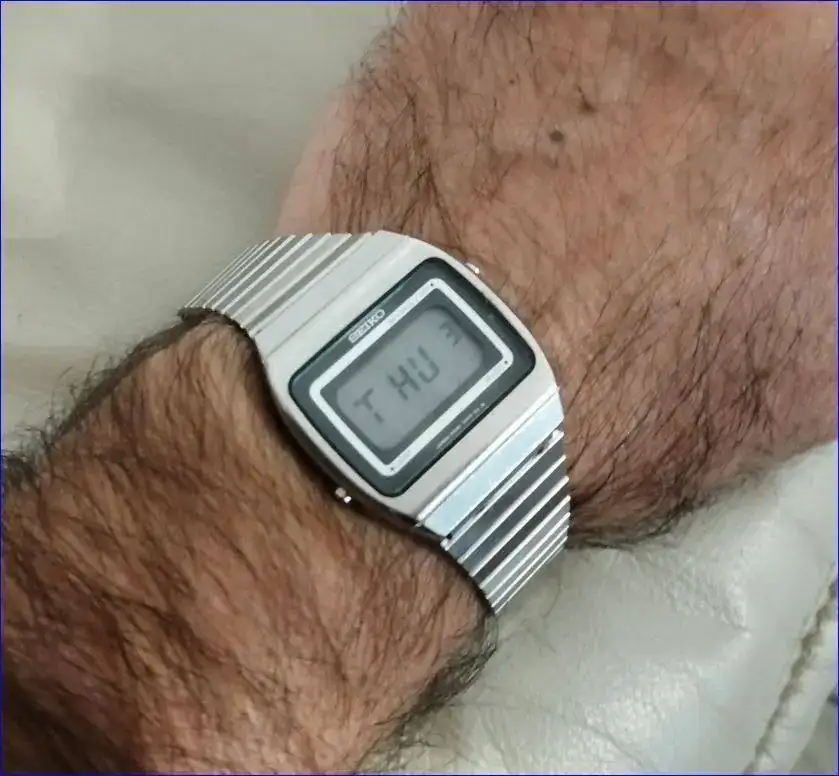

y ya todo montado
por suerte no tenía mucho destrozo. Pero ya está en marcha otra vez. Estoy sopesando pulir el cristal. Pero las marcas de guerra no se ven tanto, salvo que le de luz perpendicular
para como vino, bien está
Gracias por llegar hasta aquí. Saludos
Última edición:
.
. Por dos motivos: primero, tengo que agenciarme máquina para lijar y pulir cristales. Porque a mano es agotador desde que empiezas con las lijas hasta que terminas con el óxido de cerio. Y segundo, no se ven tanto. Llevo todo el día con él no son nada escandalosas. Algunas fotos las resaltan más de lo que se ve a simple vista.
