Mecanismo alemán SBS FEINTECHNIK 661 sin péndulo ni tenedor.

[Sorosa]

Hola foro.

Estoy intentando poner en marcha un reloj del que se perdió hace años el péndulo y la horquilla.

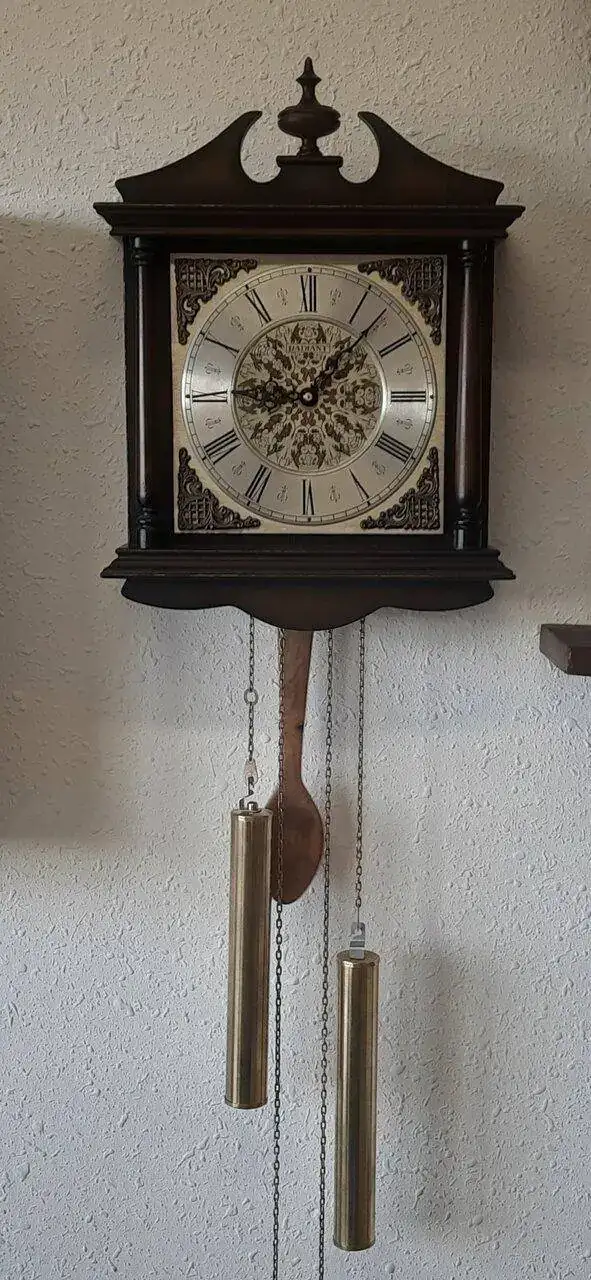

Se trata de una máquina "SBS FEINTECHNIK 661 66 PL 45 1 2 F Made in West-Germany" montada en un reloj marcado en la esfera con la marca "RADIANT".

Lo he desmontado, limpiado, aceitado, etc... el problema está en que he probado varios péndulos caseros junto con un tenedor de otro reloj que he tenido que modificar y no funciona, se para a los pocos minutos.

He probado un hilo de distintas longitudes con diferentes plomos de pescar, he comprado a ojo un péndulo usado, he provado con una cuchara de madera, diferentes suspensiones, etc...

¿Qué pasos debería realizar para encontrar la longitud y el peso de la lenteja correctos para no ir a base de prueba y error?

Muchas gracias de antemano.

Adjunto varias fotografías:

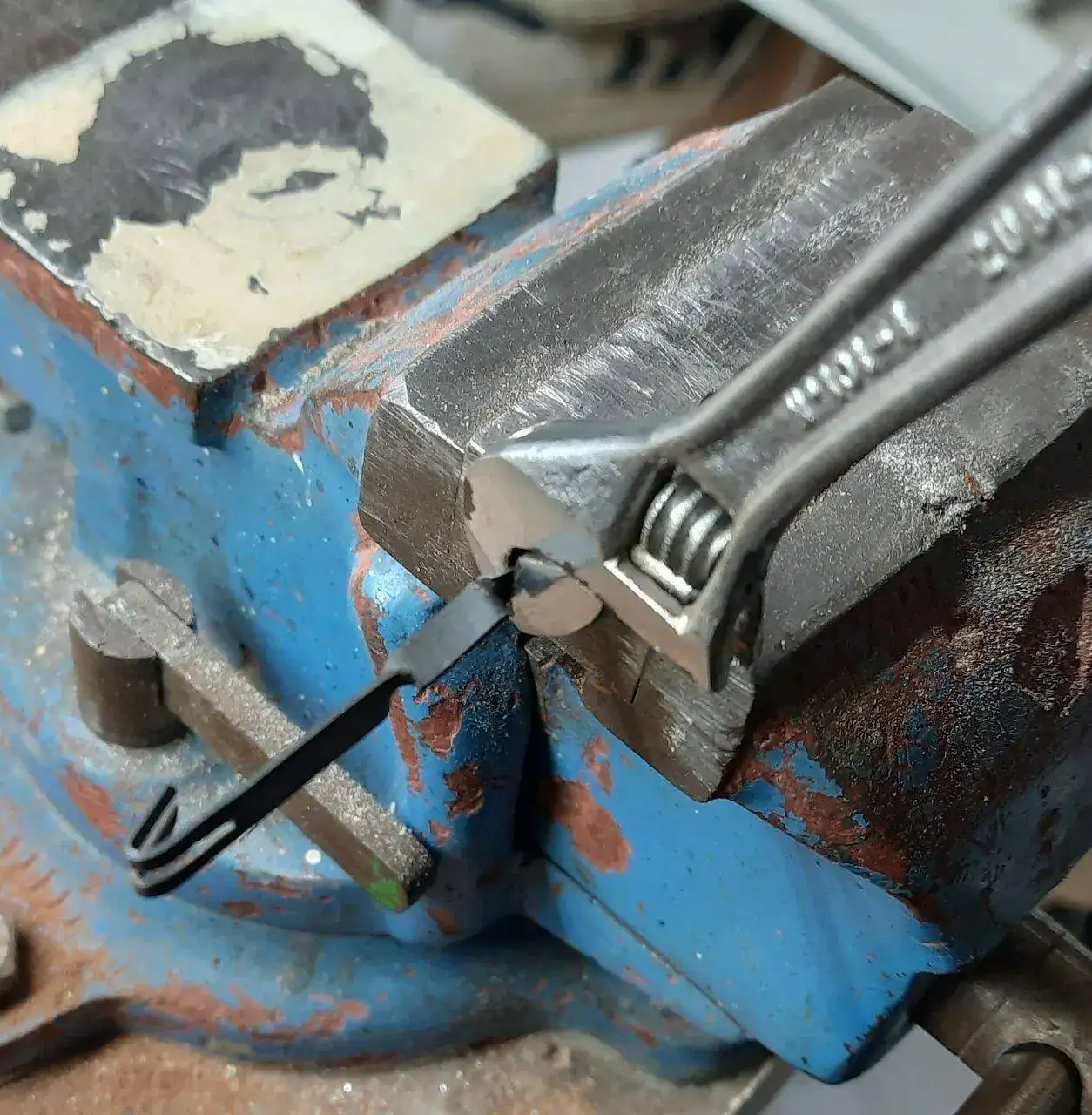

Modificación de una horquilla (posiblemente de un reloj de cuco?) para que entrase en el diapasón.

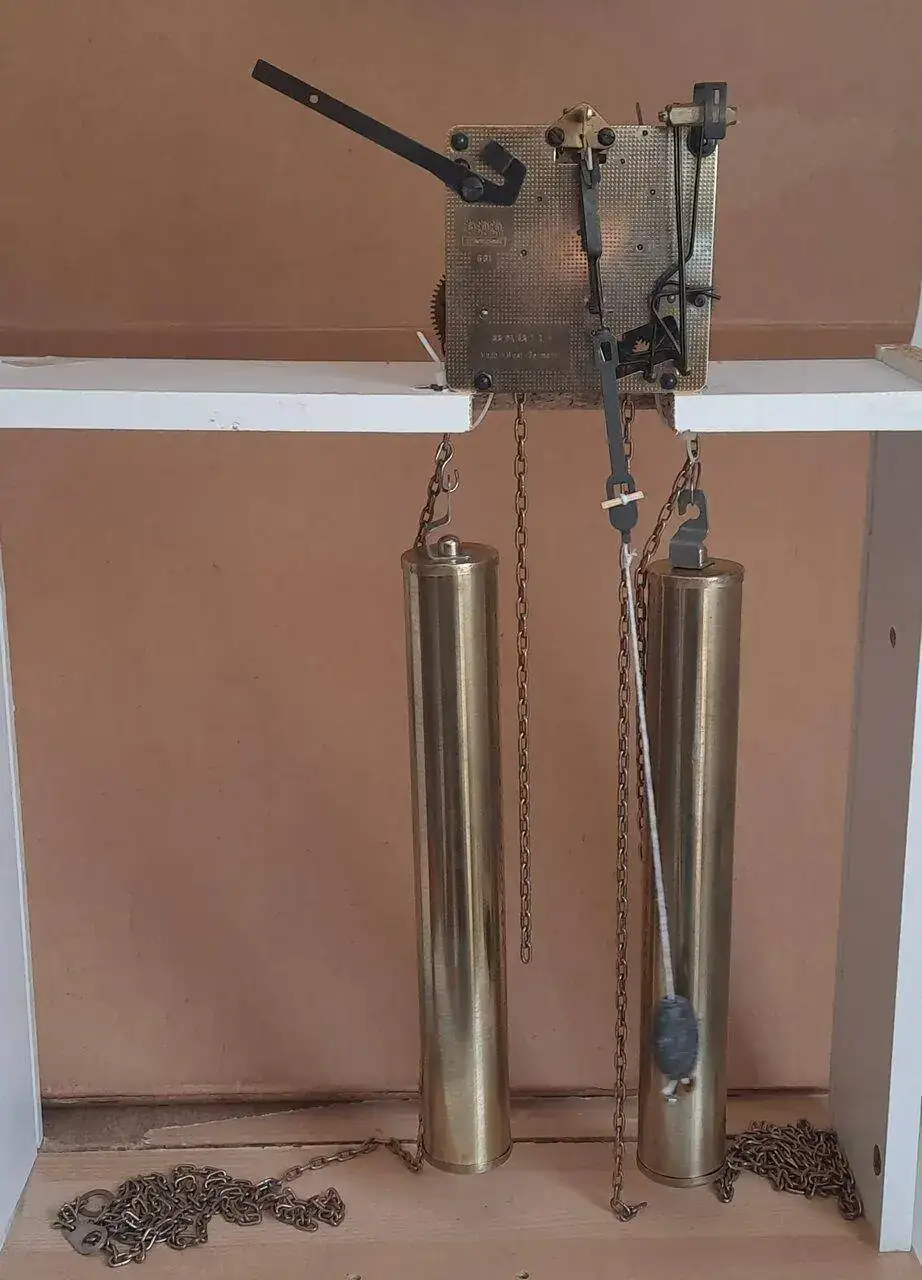

Pruebas con péndulos caseros:

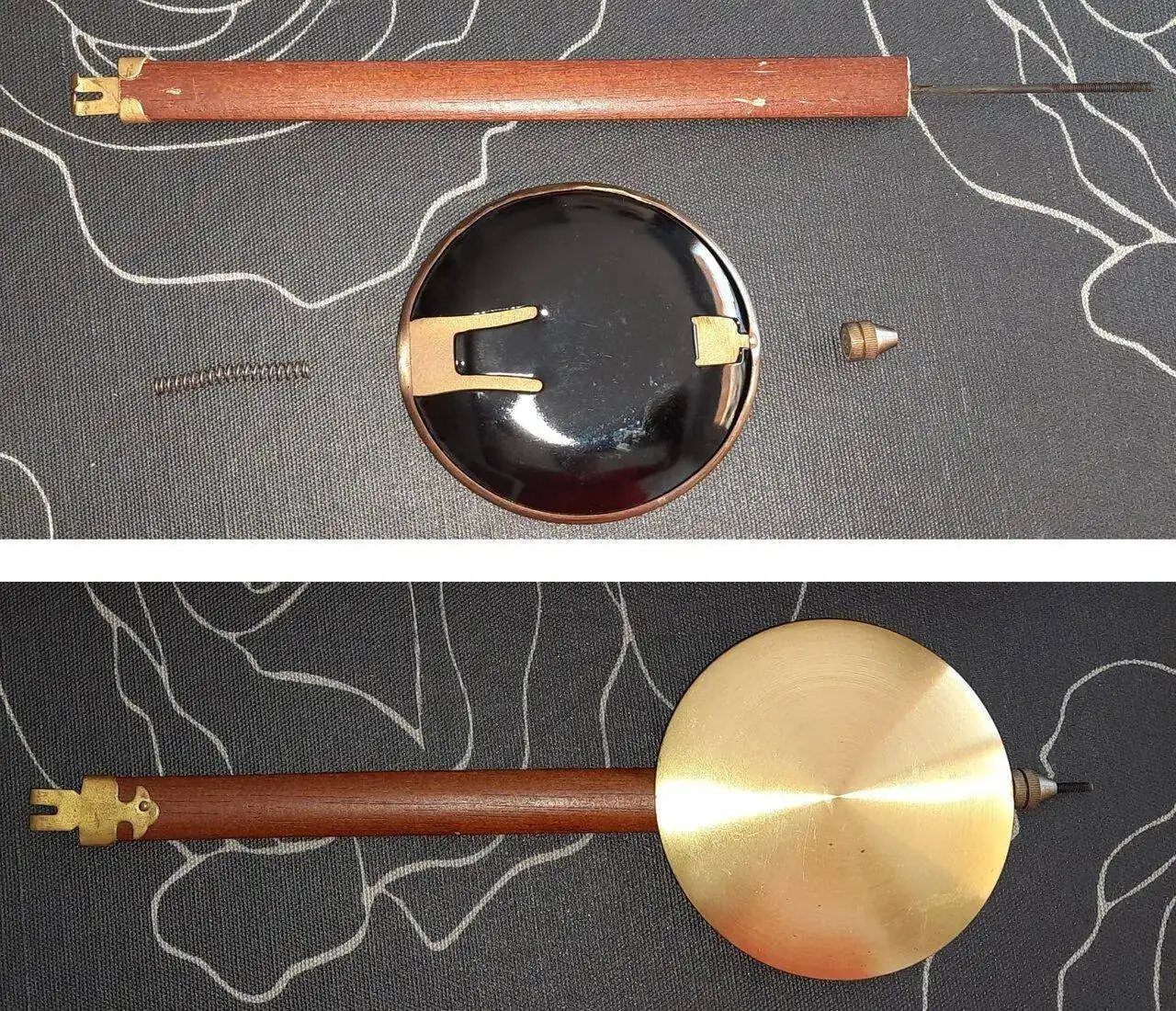

Péndulo comprado con el que tampoco he acertado:



[6aly]

Cálculo de la longitud de un péndulo

Como calcular la longitud de un péndulo para regular un reloj

www.drelojes.com



[JOACHIM]

Hace algún tiempo tomé estas notas que podrían ayudar:

Para calcular la longitud del péndulo, medida desde el rodaje, se determina primeramente el número de oscilaciones por minuto, contando al efecto el número de dientes de las ruedas, multiplicándolos entre si y, multiplicado por 2 que es el número de alternancias del péndulo (ida y vuelta) y, dividiendo el producto por el resultado de multiplicar mutuamente los números de alas de los respectivos piñones. Supongamos, por ejemplo, una rueda de centro con 84 dientes, una rueda tercera con 70 dientes, una rueda de escape con 30 dientes y dos piñones con 7 alas cada uno de ellos. Tendremos, en este caso, que el número de oscilaciones que dará el péndulo por hora será:

84 x 70 x 30 x 2 = 7200
7 x 7. .​

Y, por tanto, el número de oscilaciones por minuto será:

7200 / 60 = 120​

El método actualmente adoptado para encontrar la longitud de un péndulo que haya de dar 120 oscilaciones por minuto consiste en multiplicar la longitud del péndulo que bate segundos por el cuadrado de 60, número de segundos que tiene un minuto, y dividir el producto por el cuadrado del número de oscilaciones que ha de dar el péndulo. La longitud del péndulo que bate segundos es de 99,4 centímetros (i); por consiguiente, la longitud de un péndulo que haya de dar 120 oscilaciones por minuto será de:

99,4 x 60(cuadrado) = 24,8 cm.
120(cuadrado) .​

o sea de 25 centímetros en números redondos. En estos cálculos el resultado obtenido nos da la longitud del péndulo medida hasta el centro de oscilación o, centro de gravedad. En la práctica es suficiente considerar como tal, el centro de la lenteja, y dar al péndulo la longitud medida desde el centro de suspensión al centro de la lenteja, aumentada en la mitad de la longitud de esta última y la que suele dársele en más para la tuerca de afinación.


Para determinar la longitud de cualquier péndulo es siempre necesario multiplicar la longitud del péndulo de segundos por el cuadrado de 60 y dividir el producto por el cuadrado del número de oscilaciones que haya de dar el péndulo en cuestión. En el supuesto de que este número ha de ser igual a 70, la longitud de péndulo será pues igual a:

99,4 x 60 x 60 = 73 cm.
70 x 70. .
​

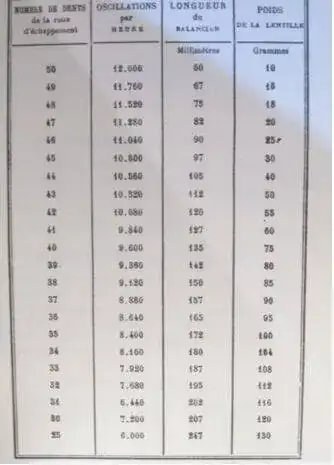

Para cerrar el círculo, nos podemos ayudar de la tabla adjunta:

​

(i) .- Esta longitud varía con el valor local de la aceleración de la gravedad el cual va disminuyendo desde los polos hasta el ecuador, en donde es de 99,1 centímetros.



[Elmonorelojero]

Excelente lo de la llave francesa y los datos de longitud del péndulo, gracias



[tonito]

lo mejor es que vayas probando cualquier lenteja semejante a ala suya te sirve



[Sorosa]

Hola de nuevo. Después de varias semanas intentando encontrar un péndulo con el que no se parara el reloj ya he conseguido que funcione! Os hago un resumen:

El mecanismo es el "SBS FEINTECHNIK 661 66 PL 45 1 2 F" el 45 de la referencia indica los centímetros del péndulo.

Probando diferentes pesos y longitudes no había manera de que no se parara a los pocos minutos.

Ayudado de una APP del móvil, ya que mi oído no es muy bueno, conseguí "ver" que el tic-tac tenía un pequeño rebote. Desmonte de nuevo la pieza que centra el áncora y la reajuste correctamente. A partir de este momento cualquier cosa que le cuelgue que parezca un péndulo funciona sin más problemas.

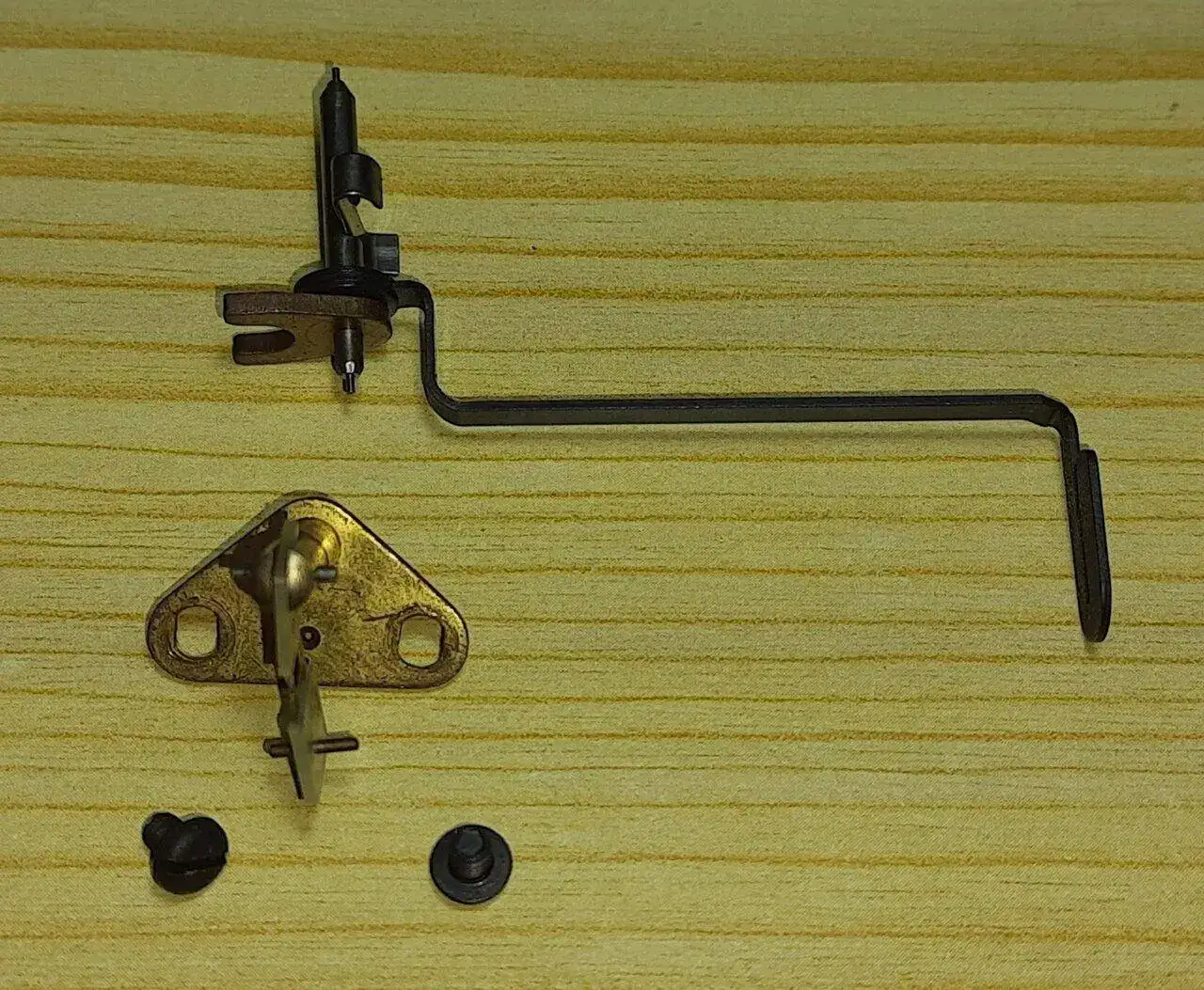

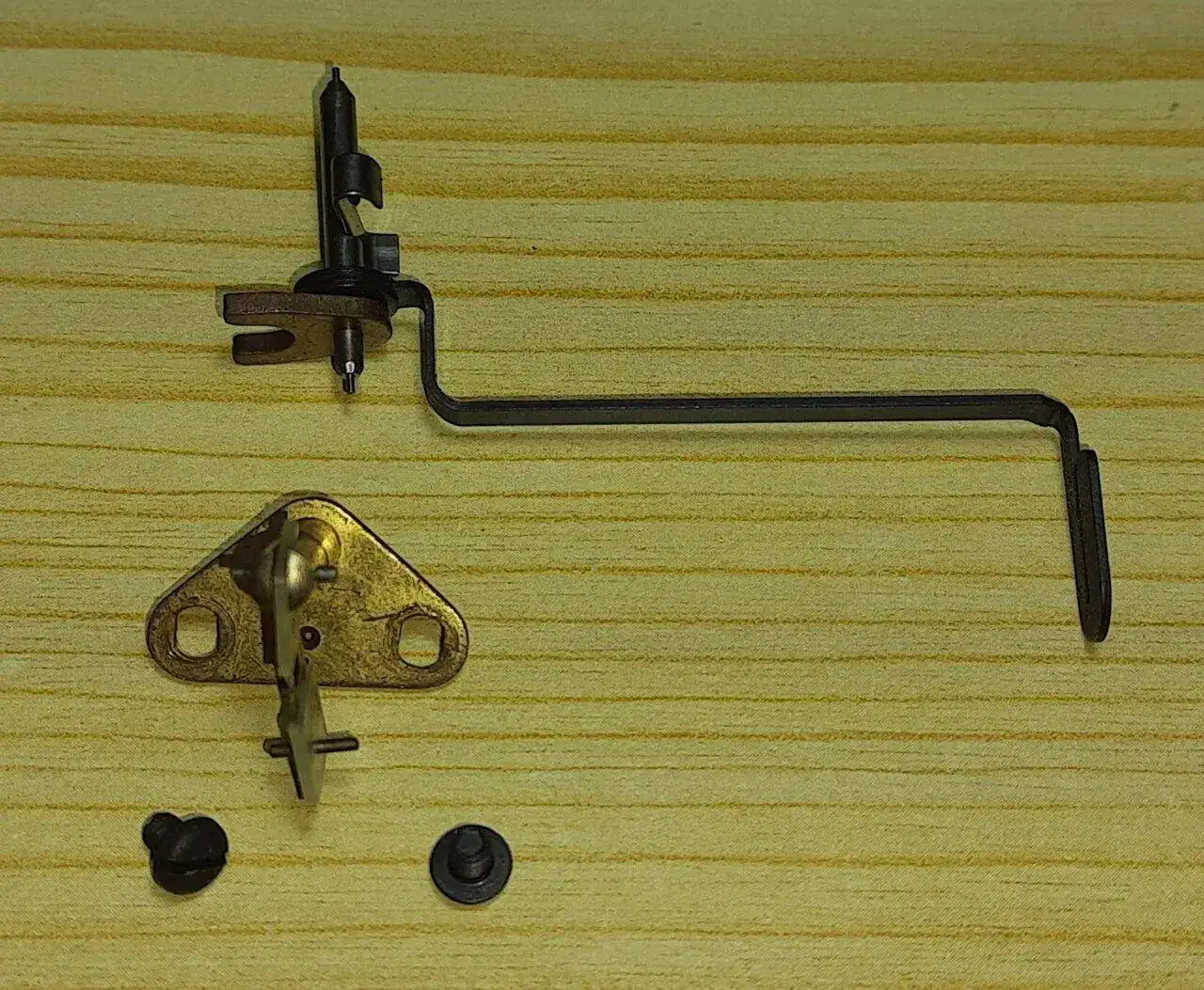

Adjunto foto de la pieza que había ajustado mal y un vídeo con todas las fotos que voy haciendo durante el proceso de limpieza.

Muchas gracias de nuevo por vuestra ayuda.



[elmonje]

y?...cuando un ancora esta mal ajustada es imposible que pueda funcionar cualquier reloj, no hace falta buscar ninguna APP esto es de libro.
NO obstante "felicidades" por conseguir hacerle andar y comunicarlo. Cuando se hace una consulta hay que tener claro lo que se pide y tu has pedido informacion sobre un pendulo para esa maquina y creo que te han dado las tablas para calcularlo, y al parecer segun cuentas has hecho una tija que segun tu seria de un reloj de "cuco" cosa que pongo en duda, porque las tijas de ese reloj son todas de varilla y no de chapa y luego que gracias a una app de un movil conseguiste oir el ritmo de un ancora y oiste la diferencia de ritmo con el tuyo y entonces decidiste ajustar las alturas del ancora con exito. Ver para creer, dentro de cuatro dias estaremos todos acojonados por tus avances
No dejes de contarnoslo pues estamos ante un "maestro de maestros"
