KF 25-651 Montaje calendario

[P.G.]

Buenos días.
Leyendo el hilo comenzado por Khrell: “Rueda fechador Certina 25-651”, en el foro Vintages:

https://relojes-especiales.com/threads/rueda-fechador-cetina-25-651.480676/


Me decido a abrir este hilo explicando cómo se deben de montar las piezas del calendario de un Certina
25-651 para evitar que se rompa la “uñeta” de la rueda de arrastre del calendario.

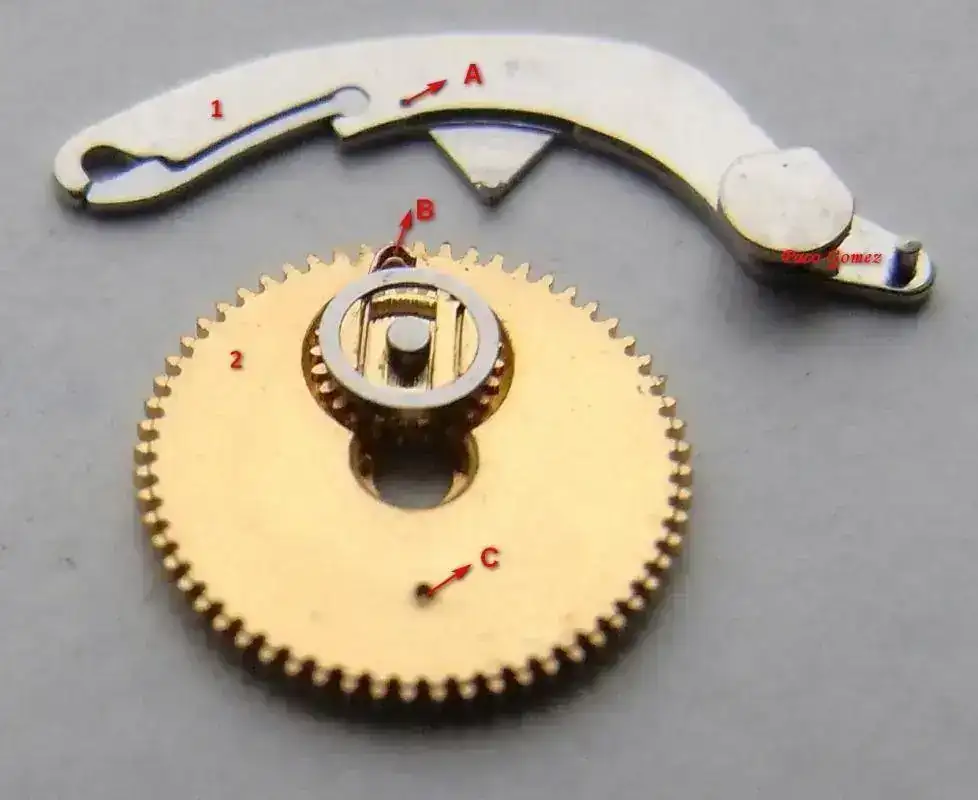

Las piezas “criticas” para el montaje del calendario son:

1.- Muelle flexible de fecha
2.- Rueda de arrastre del disco calendario.



Observamos que la pieza 1 (muelle flexible) tiene un punto, que he marcado A.

La pieza 2 (rueda) tiene, la “uñeta” de empuje de disco calendario que he marcado B y un punto abajo que he marcado C.

A la hora de montar, tenemos que colocar las piezas haciendo que coincidan: el punto A, el vértice de la uñeta B y el punto C.

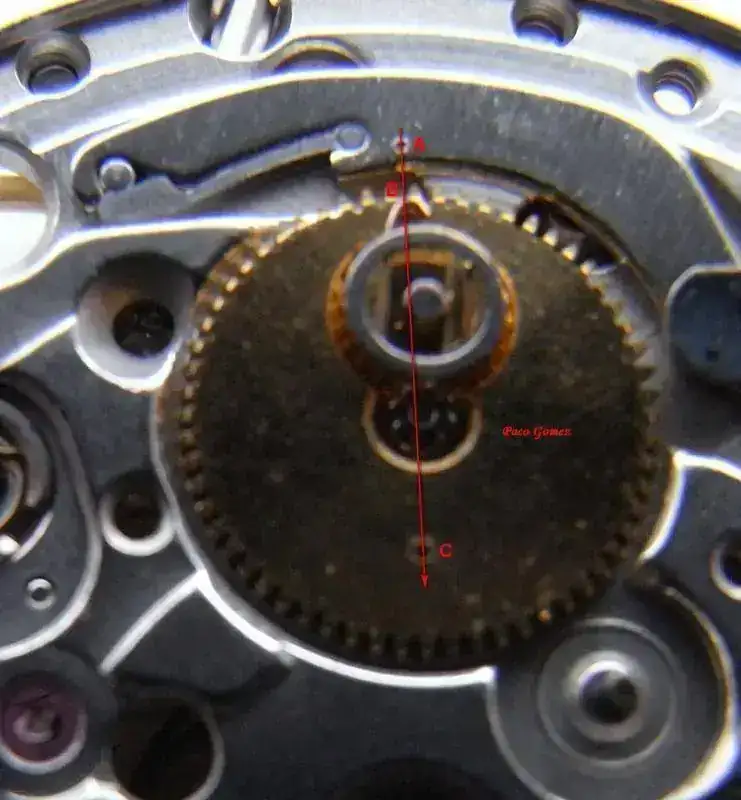

Tenemos que trazar una línea “imaginaria” que coincida sobre los tres puntos A, B y C:



Espero haberme explicado bien y que lo entendáis.
Un saludo
.



[Casiná]

Perfecto, haciéndolo así no hay peligro de rotura. Y por si a alguien le hiciera falta os comunico que mi relojero me ha comentado que los repara. Espero que no os sea necesario.



[ovando]

¡Excelente explicación P.G.!


Tengo que reparar una rueda de una 25-652 y limpiar dos 25-651 y sin clara expliación no me atrevía.

Mil gracias.



[Golipo]

Hola, buen aporte,
si bien hay que alinear más que eso,
también el centro de la ruedita que gira en la 2556/1,
porquedebajo hay una cavidad para la palanca correctora, y eso es independiente de cómo esté situada la uñeta,
-que puede haber sido bien o mal reparada- y puede no estar en el mismo punto que la pieza original.
Y también con el centro mismo del piñón fijo.

Saludos
Álvaro



[Golipo]

Generalmente, con un trocito de espiral de bolsillo o despertador,
ya se puede solucionar este inconveniente.
